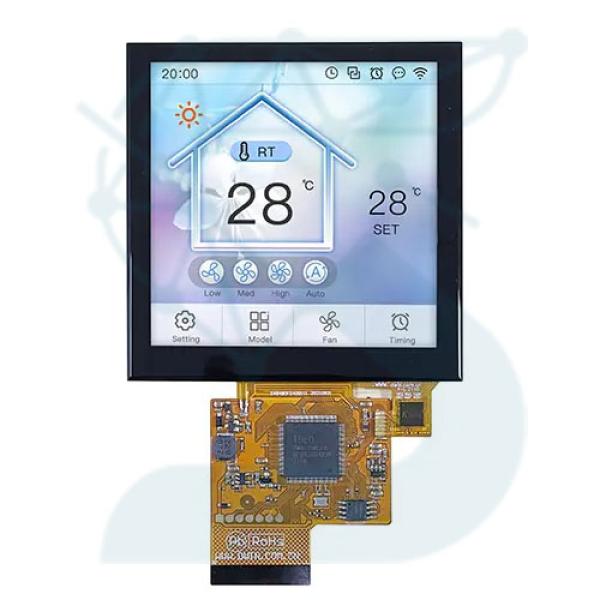

پردازنده T5L0 رزولیشن 480x320 پیکسل 16.7M رنگ مدل COF درمدل COF ، کل مدار اصلی نمایشگر بر روی فلت تعبیه شده است و pin out ان از طریق یک سوکت FPC 50PIN قابل استفاده است،در این حالت به دلیل حجم کم و وزن سبک آن،قیمت تمام شده ی نمایشگر کاهش یافته است.
این نمایشگر دارای 40 پین ورودی و خروجی است و دارای دو هسته مرکزی می باشد. شما به دوصورت میتوانید از این نمایشگر استفاده نمایید: 1.میتوانید از طریق نرم افزار DGUS برای آن Dispaly طراحی کرده و با استفاده از پورت سریال و استفاده از اتصال آن به یک میکرو ثانویه،از ان استفاده کنید. 2.میتوانید با استفاده از نرم افزار keil میکرو داخلی نمایشگر را برنامه ریزی کنید و از I/O ها ، ADC ، PWM و دیگر قابلیت های ان استفاده کنید.
پینهای قابل دسترسی روی پورت فلت نمایشگر ، به صورت زیر می باشد: 1. ورودی ADC آنالوگ به دیجیتال 12 بیتی 5 عدد 2. پینهای I/O ورودی و خروجی دیجیتال 22 عدد 3. خروجی PWM دو عدد 4. پورت سریال USART به تعدد ۴ عدد 5. پورت CAN یک عدد
برای راه اندازی اولیه وتست نمایشگر،شما به یک برد HDL662S نیاز خواهید داشت و در استفاده های بعدی میتوانید با خرید یک سوکت 50 پین و طراحی PCB ان روی برد خود،از نمایشگر استفاده کنید و دیگر نیاز به صرف هزینه برای خرید HDL662S نیست.
Wide viewing angel, typical value of 85°/85°/85°/85°(L/R/U/D)
Viewing Angle
71.86mm (W)×70.18mm (H)
Display Area（A.A）
480*480
Resolution
LED
Backlight
DMG48480F040_01WTC:250nit
Brightness
Touch parameters
CTP (Capacitive Touch Panel)
Type
G+G structure
Structure
Single point touch, support continuous sliding touch
Touch Mode
6H
Surface Hardness
Over 90%
Light Transmittance
Over 1,000,000 times touch
Life
Voltage & Current
3.6~5.5V, typical value of 5V
Power Voltage
245mA, VCC=5V, max backlight
Operation Current
75 mA, VCC=5V, backlight off
Reliability Test
-10~60℃
Working Temperature
-20~70℃
Storage Temperature
10%~90%RH
Working Humidity
Interface
50Pin_0.5mm FPC
User interface
3150~3225600bps
Baud Rate
Output 1;3.0~3.3 V
Output Voltage
Output 0;0~0.3 V
Input 1；3.3V
Input Voltage
Input 0；0~0.5V
UART2: TTL;
Interface
UART4: TTL;（ Only available after OS configuration）
UART5: TTL;（Only available after OS configuration
UART2: N81;
Data Format
UART4: N81/E81/O81/N82;4 modes (OS configuration)
UART5: N81/E81/O81/N82;4 modes (OS configuration)
External Interface
Functional Description
I/O
Definition
Pin
Power supply, DC3.6-5.5V
I
5V
1
I
5V
2
GND
GND
GND
3
GND
GND
4
GND
GND
5
5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling.
I
AD7
6
I
AD6
7
I
AD5
8
I
AD3
9
I
AD2
10
3.3V output, maximum load of 150mA.
O
3.3
11
External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
O
SPK
12
SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface.
I/O
SD_CD
13
O
SD_CK
14
I/O
SD_D3
15
I/O
SD_D2
16
I/O
SD_D1
17
I/O
SD_D0
18
2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level.
O
PWM0
19
The OS core can be controlled in real time via UART3
O
PWM1
20
If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V.
I/O
P3.3
21
I/O
P3.2
22
It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes.
I/O
P3.1/EX1
23
It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes
