پردازنده T5L0
رزولیشن 480x320 پیکسل 16.7M رنگ

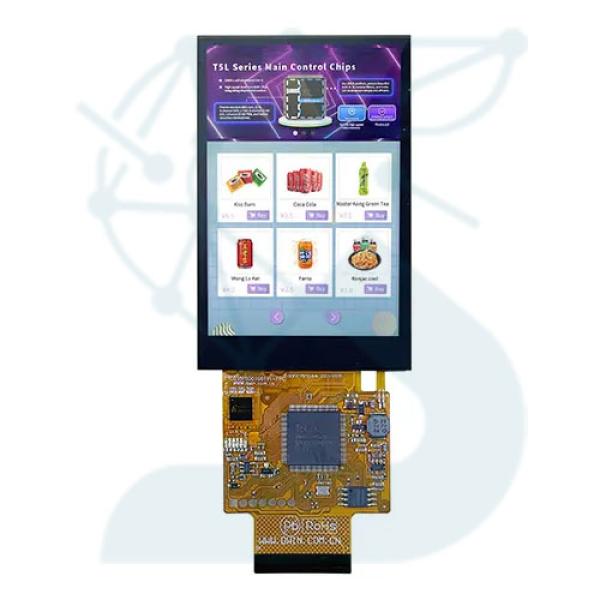

مدل COF
در مدل COF ، کل مدار اصلی نمایشگر بر روی فلت تعبیه شده است و pin out ان از طریق یک سوکت FPC 50PIN قابل استفاده است،در این حالت به دلیل حجم کم و وزن سبک آن،قیمت تمام شده ی نمایشگر کاهش یافته است.
این نمایشگر دارای 40 پین ورودی و خروجی است و دارای دو هسته مرکزی می باشد.
شما به دوصورت میتوانید از این نمایشگر استفاده نمایید:
1.میتوانید از طریق نرم افزار DGUS برای آن Dispaly طراحی کرده و با استفاده از پورت سریال و استفاده از اتصال آن به یک میکرو ثانویه،از ان استفاده کنید.
2.میتوانید با استفاده از نرم افزار keil میکرو داخلی نمایشگر را برنامه ریزی کنید و از I/O ها ، ADC ، PWM و دیگر قابلیت های ان استفاده کنید.
پینهای قابل دسترسی روی پورت فلت نمایشگر ، به صورت زیر می باشد:
1. ورودی ADC آنالوگ به دیجیتال 12 بیتی 5 عدد
2. پینهای I/O ورودی و خروجی دیجیتال 22 عدد
3. خروجی PWM دو عدد
4. پورت سریال USART به تعدد ۴ عدد
5. پورت CAN یک عدد
برای راه اندازی اولیه وتست نمایشگر،شما به یک برد HDL662S نیاز خواهید داشت و در استفاده های بعدی میتوانید با خرید یک سوکت 50 پین و طراحی PCB ان روی برد خود،از نمایشگر استفاده کنید و دیگر نیاز به صرف هزینه برای خرید HDL662S نیست.
Display
| 262K colors | Color | ||
| IPS, TFT LCD | LCD Type | ||
| Wide viewing angel, typical value of 85°/85°/85°/85°(L/R/U/D) | Viewing Angle | ||
| 48.96mm (W)×73.44mm (H) | Display Area（A.A） | ||
| 320×480 | Resolution | ||
| LED | Backlight | ||
| DMG48320F035_01WTC:280nit | Brightness | ||
Voltage & Current
| 4.5~5.5V | Power Voltage | ||
| 165mA VCC=5V, max backlight 70mA VCC=5V, backlight off |
Operation Current | ||
External Interface
| Functional Description | Pin | Definition | I/O |
|---|---|---|---|
| Power supply, DC3.6-5.5V | 1 | 5V | I |
| 2 | 5V | I | |
| GND | 3 | GND | GND |
| 4 | GND | GND | |
| 5 | GND | GND | |
| 5 input ADCs. 12-bit resolution in case of 3.3V power supply. 0-3.3V input voltage. Except for AD6, the rest data is sent to OS core via UART3 in real time with 16KHz sampling rate. AD1 and AD5 can be used in parallel, and AD3 and AD7 can be used in parallel, which equals to two 32KHz sampling AD. AD1, AD3, AD5, AD7 can be used in parallel, which equals to a 64KHz sampling AD; the data is summed 1024 times and then divided by 64 to obtain a 64Hz 16bit AD value by oversampling. | 6 | AD7 | I |
| 7 | AD6 | I | |
| 8 | AD5 | I | |
| 9 | AD3 | I | |
| 10 | AD2 | I | |
| 3.3V output, maximum load of 150mA. | 11 | 3.3 | O |
| External MOSFET to drive buzzer or speaker. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. | 12 | SPK | O |
| SD/SDHC interface,The SD_CK connects a 22pF capacitor to GND near the SD card interface. | 13 | SD_CD | I/O |
| 14 | SD_CK | O | |
| 15 | SD_D3 | I/O | |
| 16 | SD_D2 | I/O | |
| 17 | SD_D1 | I/O | |
| 18 | SD_D0 | I/O | |
| 2 16-bit PWM output. The external 10K resistor should be pulled down to the ground to ensure that power-on is low level. The OS core can be controlled in real time via UART3 |
19 | PWM0 | O |
| 20 | PWM1 | O | |
| If using RX8130 or SD2058 I2C RTC to connect to both IOs, SCL should be connected to P3.2,and SDA connected to P3.3 in parallel with 10K resistor pull-up to 3.3V. | 21 | P3.3 | I/O |
| 22 | P3.2 | I/O | |
| It can be used as an external interrupt 1 input at the same time, and supports both low voltage level or trailing edge interrupt modes. | 23 | P3.1/EX1 | I/O |
| It can be used as an external interrupt 0 input at the same time, and supports both low voltage level or trailing edge interrupt modes | 24 | P3.0/EX0 | I/O |
| IO interface | 25 | P2.7 | I/O |
| IO interface | 26 | P2.6 | I/O |
| IO interface | 27 | P2.5 | I/O |
| IO interface | 28 | P2.4 | I/O |
| IO interface | 29 | P2.3 | I/O |
| IO interface | 30 | P2.2 | I/O |
| IO interface | 31 | P2.1 | I/O |
| IO interface | 32 | P2.0 | I/O |
| IO interface | 33 | P1.7 | I/O |
| IO interface | 34 | P1.6 | I/O |
| IO interface | 35 | P1.5 | I/O |
| IO interface | 36 | P1.4 | I/O |
| IO interface | 37 | P1.3 | I/O |
| IO interface | 38 | P1.2 | I/O |
| IO interface | 39 | P1.1 | I/O |
| IO interface | 40 | P1.0 | I/O |
| UART4 | 41 | UART4_TXD | O |
| 42 | UART4_RXD | I | |
| UART5 | 43 | UART5_TXD | O |
| 44 | UART5_RXD | I | |
| IO interface | 45 | P0.0 | I/O |
| IO interface | 46 | P0.1 | I/O |
| CAN interface | 47 | CAN_TX | O |
| 48 | CAN_RX | I | |
| UART2(UART0 serial port of OS core) | 49 | UART2_TXD | O |
| 50 | UART2_RXD | I |
