پردازنده T5L0
رزولیشن 320x240 پیکسل 16.7M رنگ

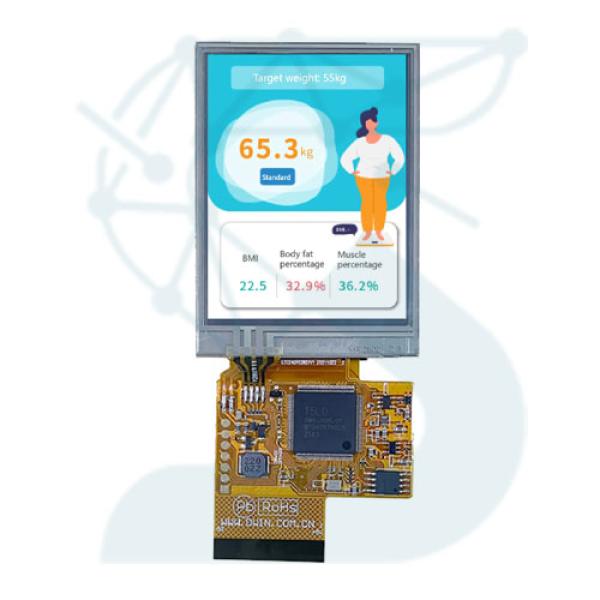

مدل COF
در مدل COF ، کل مدار اصلی نمایشگر بر روی فلت تعبیه شده است و pin out ان از طریق یک سوکت FPC 50PIN قابل استفاده است،در این حالت به دلیل حجم کم و وزن سبک آن،قیمت تمام شده ی نمایشگر کاهش یافته است.
این نمایشگر دارای 40 پین ورودی و خروجی است و دارای دو هسته مرکزی می باشد.
شما به دوصورت میتوانید از این نمایشگر استفاده نمایید:
1.میتوانید از طریق نرم افزار DGUS برای آن Dispaly طراحی کرده و با استفاده از پورت سریال و استفاده از اتصال آن به یک میکرو ثانویه،از ان استفاده کنید.
2.میتوانید با استفاده از نرم افزار keil میکرو داخلی نمایشگر را برنامه ریزی کنید و از I/O ها ، ADC ، PWM و دیگر قابلیت های ان استفاده کنید.
پینهای قابل دسترسی روی پورت فلت نمایشگر ، به صورت زیر می باشد:
1. ورودی ADC آنالوگ به دیجیتال 12 بیتی 5 عدد
2. پینهای I/O ورودی و خروجی دیجیتال 22 عدد
3. خروجی PWM دو عدد
4. پورت سریال USART به تعدد ۴ عدد
5. پورت CAN یک عدد
برای راه اندازی اولیه وتست نمایشگر،شما به یک برد HDL662S نیاز خواهید داشت و در استفاده های بعدی میتوانید با خرید یک سوکت 50 پین و طراحی PCB ان روی برد خود،از نمایشگر استفاده کنید و دیگر نیاز به صرف هزینه برای خرید HDL662S نیست.
