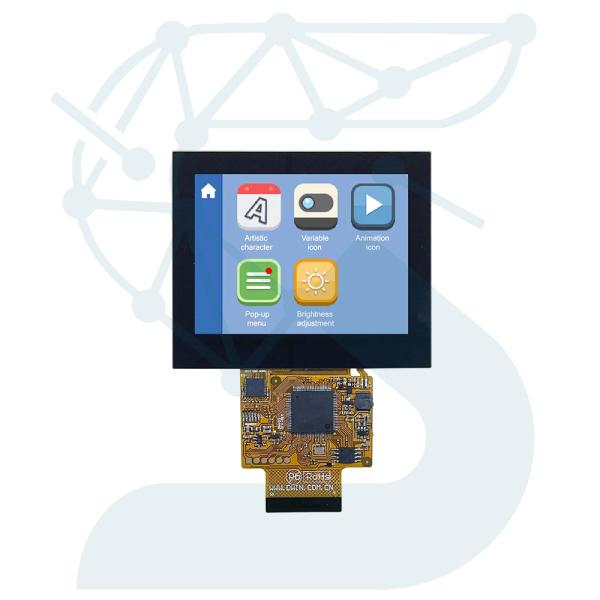

مشخصات کامل ماژول DWIN HMI صفحه نمایش لمسی 3.5 اینچ (DMG32240F035_01WTC)
ماژول DWIN DMG32240F035_01WTC یکی از صفحه‌نمایش‌های حرفه‌ای با رابط HMI است که امکان نمایش محتوا و کنترل گرافیکی از طریق رابط لمسی را فراهم می‌کند. این ماژول برای دستگاه‌های صنعتی، رابط‌های انسانی-ماشین، تجهیزات پزشکی، و پروژه‌های پیشرفته مناسب است. ابعاد کوچک، وضوح مناسب، و قابلیت‌های قابل‌برنامه‌ریزی آن، این محصول را به گزینه‌ای محبوب برای طراحان و مهندسان تبدیل کرده است.
مشخصات فنی ماژول:
-
ابعاد نمایشگر:
- 3.5 اینچ (مناسب برای کاربردهای فشرده و پرتابل).
-
رزولوشن تصویر:
- 240 × 320 پیکسل
- کیفیت مناسب برای نمایش اطلاعات گرافیکی و متن.
-
نوع صفحه‌نمایش:
- TFT LCD با وضوح و روشنایی مناسب.
-
پنل لمسی:
- لمسی مقاومتی (Resistive Touch Panel) با دقت بالا. این نوع پنل برای محیط‌های صنعتی یا شرایط سخت استفاده توصیه می‌شود.
- امکان لمس با قلم یا انگشت.
-
رابط ارتباطی:
- از UART (TTL) برای اتصال به سیستم‌های خارجی استفاده می‌کند.
-
ولتاژ کاری:
- تغذیه: 5 ولت DC (سازگار با اکثر تجهیزات الکترونیکی).
-
پشتیبانی از برنامه‌ریزی (Firmware & GUI):
- امکان طراحی و سفارشی‌سازی رابط گرافیکی از طریق نرم‌افزارهای توسعه توسط DWIN (مانند DGUS).
-
ساختار و جنس:
- محکم و مقاوم در برابر ضربه‌های سطحی، مناسب برای استفاده‌های صنعتی.
-
محدوده دمای کاری:
- -20°C تا +70°C (مناسب برای کار در محیط‌های سخت).
-
مصرف انرژی:
- بسیار کم، که باعث افزایش طول عمر دستگاه و کاهش گرمای تولیدی می‌شود.
ویژگی‌های ماژول:
-
رابط کاربر آسان:
- امکان طراحی و اجرای رابط گرافیکی پیشرفته جهت نمایش اطلاعات، کنترل‌ها و مانیتورینگ.
-
سرعت پردازش بالا:
- پاسخ‌دهی سریع به لمس کاربر، مناسب برای کاربردهایی که نیاز به تعامل کاربر دارند.
-
پشتیبانی از اتصال UART (TTL):
- سازگاری عالی با انواع میکروکنترلرها (مانند Arduino، STM32 و غیره).
-
امکان طراحی نرم‌افزاری:
- قابلیت برنامه‌ریزی گرافیکی و عملکردی از طریق نرم‌افزار طراحی رابط DWIN DGUS.
-
ابعاد کوچک و وزن سبک:
- این ویژگی ماژول را برای ابزارها و سیستم‌های قابل‌حمل مناسب می‌کند.
-
عمر طولانی:
- استفاده از تکنولوژی پیشرفته در ساخت قطعات، موجب کاهش نیاز به تعمیرات و افزایش عمر دستگاه می‌شود.
-
چندمنظوره بودن:
- کاربرد در محدوده وسیعی از دستگاه‌ها مانند تجهیزات پزشکی، دستگاه‌های صنعتی و کنترلی، سیستم‌های مانیتورینگ خودرو و تجهیزات الکترونیکی پیشرفته.
کاربردهای ماژول:
-
صنعت:
- رابط کاربری و کنترل سیستم‌های صنعتی (PLC، پنل‌های مانیتورینگ).
-
پزشکی:
- نمایش اطلاعات دستگاه‌های پزشکی (مانند مانیتورهای علائم حیاتی).
-
رباتیک:
- کنترل و مانیتورینگ سیستم‌های رباتیک پیشرفته.
-
مصارف خانگی:
- رابط گرافیکی برای تجهیزات هوشمند (مانند ترموستات‌ها، پنل‌های کنترلی).
-
خودرو:
- نمایش اطلاعات و کنترل سیستم‌های خودرو مانند ردیاب‌ها یا سیستم‌های چندرسانه‌ای.
نحوه اتصال و استفاده از ماژول:
-
تغذیه ماژول:
- اتصال پایه‌های تغذیه +5V و GND به منبع تغذیه پایدار.
-
رابط ارتباطی:
- اتصال پایه‌های UART به پورت سریال میکروکنترلر یا سیستم کنترلگر.
- TX (ماژول) به RX (میکروکنترلر) و RX (ماژول) به TX (میکروکنترلر).
-
برنامه‌ریزی رابط کاربری:
- طراحی رابط گرافیکی و عملکردهای کنترلی از طریق نرم‌افزار DGUS (نرم‌افزار اختصاصی DWIN) و بارگذاری فایل‌های برنامه بر روی ماژول.
نکات مهم هنگام استفاده:
-
تغذیه پایدار:
- از منبع تغذیه با نویز کم و ولتاژ 5 ولت دقیق استفاده کنید.
-
اتصال UART:
- کابل‌ها و اتصال UART باید کیفیت خوبی داشته باشند تا از نویز جلوگیری شود.
-
طراحی گرافیک:
- در هنگام طراحی رابط، از رنگ‌ها و فونت‌هایی استفاده کنید که خوانایی بالایی در رزولوشن ماژول داشته باشند (240x320 پیکسل).
-
مدیریت دما:
- ماژول در محدوده دمای مجاز (**)استفاده شود تا عملکرد پایدار داشته باشد.
-
نصب ایمن:
- در هنگام نصب ماژول بر روی دستگاه، از ضربه‌های شدید و فشار بیش از حد جلوگیری کنید.
جمع‌بندی نهایی:
ماژول DWIN DMG32240F035_01WTC یکی از نمایشگرهای حرفه‌ای و پرکاربرد بازار است که به کاربر امکان طراحی و اجرا رابط‌های گرافیکی پیشرفته را می‌دهد. این ماژول با قابلیت‌های لمسی دقیق، مصرف انرژی کم و سازگاری بالا، برای پروژه‌های صنعتی، خانگی، پزشکی و تحقیقاتی مناسب بوده و یک انتخاب ایده‌آل برای طراحان حرفه‌ای است.
