نمایشگر oled سایز 0.96 اینچ با رابط i2c

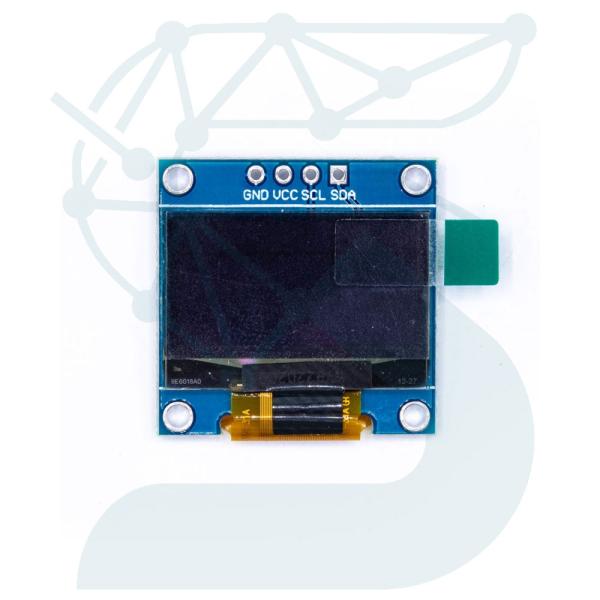

نمایشگر OLED سایز 0.96 اینچ با رابط I2C

معرفی محصول:
نمایشگر OLED سایز 0.96 اینچ با رابط I2C یک ماژول نمایشگر جمع‌وجور و کاربردی است که با بهره‌گیری از فناوری OLED، تصاویری با وضوح و کنتراست بالا ارائه می‌دهد. استفاده از رابط I2C این نمایشگر را به یک انتخاب محبوب در پروژه‌های DIY، اینترنت اشیا (IoT)، رباتیک، سیستم‌های قابل حمل و موارد دیگر تبدیل کرده است. این محصول کوچک و سبک‌وزن نیازی به نور پس‌زمینه ندارد، زیرا هر پیکسل در نمایشگر به صورت مستقل نور تولید می‌کند.

مشخصات فنی:

1. اندازه نمایشگر:

   • قطر نمایشگر: 0.96 اینچ

2. رزولوشن:

   • وضوح تصویر: 128×64 پیکسل

3. رنگ نمایش:

   • تک‌رنگ (معمولاً سفید، آبی یا سبز، بسته به مدل)

4. رابط ارتباطی:

   • I2C (Inter-Integrated Circuit):
     • سرعت بالا در انتقال داده و تنها نیازمند دو خط ارتباطی (SDA و SCL).

5. ولتاژ کاری:

   • تغذیه 3.3 ولت تا 5 ولت DC
   • جریان مصرفی: در حدود 10-20 میلی‌آمپر

6. تراشه درایور:

   • تراشه SSD1306 (سازگار با کتابخانه‌های مختلف)

7. زاویه دید:

   • زاویه دید گسترده: حدود 160 درجه

8. دمای کاری:

   • محدوده دمای عملیاتی: °40- تا °70+ سانتی‌گراد

9. ابعاد فیزیکی:

   • ابعاد کلی ماژول: 27×26.7 میلی‌متر

10. پایه‌های ارتباطی:

    • VCC: تغذیه
    • GND: زمین
    • SDA: خط داده‌
    • SCL: خط کلاک

ویژگی‌های اصلی و مزایا:

• کیفیت بالا:
  ارائه تصاویر و متون واضح با وضوح 128×64 پیکسل.

• رابط I2C ساده:

  • تنها دو خط برای ارسال داده‌ها کافی است، که این ویژگی باعث کاهش شلوغی اتصالات برد می‌شود.
  • امکان اتصال همزمان چندین دستگاه بر روی خط I2C.

• مصرف انرژی کم:
  به دلیل عدم نیاز به نور پس‌زمینه، این ماژول عملکرد کم‌مصرفی دارد.

• ابعاد کوچک و سبک:
  مناسب برای دستگاه‌های کوچک و قابل حمل.

• راه‌اندازی آسان در میکروکنترلرها:

  • سازگاری با انواع پلتفرم‌ها مانند Arduino، ESP8266، ESP32، Raspberry Pi و STM32.
  • پشتیبانی از کتابخانه‌های آماده (مانند Adafruit SSD1306).

• طراحی مقاوم:
  مناسب برای کار در محیط‌های مختلف و دماهای بالا یا پایین.

کاربردها:

1. پروژه‌های DIY

   • نمایش اطلاعات از سنسورها، اندازه‌گیری داده‌ها و کنترل دستگاه‌های هوشمند.

2. سیستم‌های اینترنت اشیا (IoT):

   • نمایش وضعیت دستگاه، اطلاعات شبکه و پیام‌های هشدار.

3. کاربردهای صنعتی:

   • استفاده در مینی‌پنل‌های کنترلی، دستگاه‌های اندازه‌گیری و تست.

4. رباتیک:

   • نمایش وضعیت ربات، نمایش مقادیر سنسور و ارتباطات داخلی.

5. تجهیزات پوشیدنی:

   • کاربرد در ساعت‌های هوشمند، گام‌شمارها و وسایل هوشمند کوچک.

راهنمای نصب و راه‌اندازی:

1. بررسی پایه‌ها:
   اتصال پایه‌ها به مدار به صورت زیر انجام شود:

   • VCC: به ولتاژ تغذیه (3.3 یا 5 ولت)
   • GND: به زمین مدار
   • SDA: به پین داده
   • SCL: به پین کلاک

2. انتخاب کتابخانه مناسب:
   کتابخانه‌های رایج برای این نوع نمایشگر شامل موارد زیر است:

   • Adafruit SSD1306 برای Arduino
   • U8g2 برای رابط‌های گرافیکی پیشرفته‌

3. نصب و راه‌اندازی برد:

   • پس از راه‌اندازی میکروکنترلر، کد تست کتابخانه اجرا شود تا عملکرد نمایشگر بررسی گردد.

4. تغذیه مناسب:
   تغذیه مدار باید بین 3.3 و 5 ولت DC باشد. استفاده از محدوده ولتاژ خارج از این محدوده ممکن است به مدار آسیب برساند.

نکات ایمنی و کاربردی:

• ولتاژ صحیح:
  تغذیه مدار باید در محدوده 3.3 تا 5 ولت DC باشد.

• اتصال صحیح خطوط I2C:
  اطمینان حاصل شود که خطوط SDA و SCL به درستی به پین‌های میکروکنترلر متصل شده باشند.

• هوای مناسب:
  در محدوده دمایی تعریف‌شده استفاده شود و از تماس مستقیم با رطوبت جلوگیری گردد.

• محافظت از نمایشگر:
  استفاده از محافظ شیشه‌ای یا طلق شفاف می‌تواند از نمایشگر در برابر ضربات و کثیفی‌ها محافظت کند.

جمع‌بندی:

نمایشگر OLED 0.96 اینچ با رابط I2C، ابزاری قدرتمند و بسیار کاربردی برای پروژه‌های متعدد الکترونیکی است. با طراحی کوچک، مصرف کم انرژی و کنتراست بالا، این ماژول مناسب پروژه‌های IoT، رباتیک، صنعتی و دستگاه‌های هوشمند است. رابط آسان I2C و پشتیبانی گسترده از کتابخانه‌های برنامه‌نویسی باعث می‌شود این نمایشگر یکی از بهترین انتخاب‌ها برای علاقه‌مندان به الکترونیک باشد.
