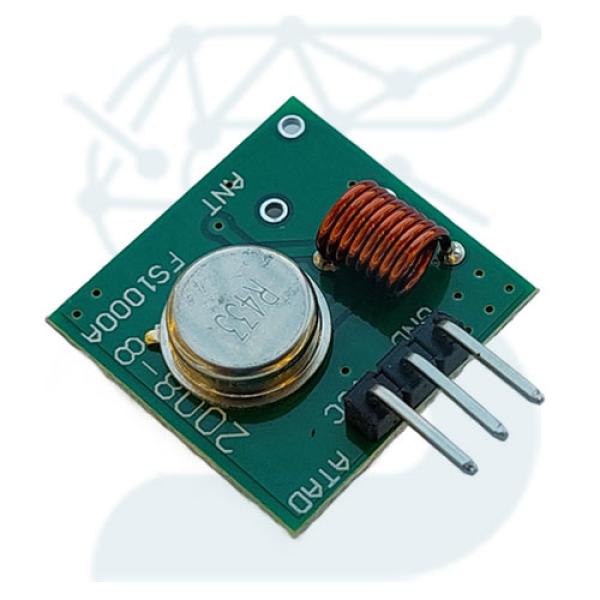

ماژول‌های فرستنده RF با فرکانس 433MHz ابزاری بسیار پرکاربرد در ارتباطات بی‌سیم ساده و ارزان‌قیمت هستند. این ماژول‌ها به طور گسترده در کنترل از راه دور، اتوماسیون خانگی، پروژه‌های الکترونیکی و اینترنت اشیاء (IoT) به کار می‌روند.
1. مشخصات فنی اصلی
-
فرکانس:
این ماژول‌ها در باند فرکانسی 433.92MHz عمل می‌کنند که یکی از باندهای ISM (Industrial, Scientific, and Medical) است. این باند به طور گسترده برای ارتباطات بی‌سیم استفاده می‌شود و نیاز به مجوز خاصی ندارد. -
ساختار ماژول:
ماژول‌های فرستنده RF از یک مدار ساده تشکیل شده‌اند که شامل یک نوسان‌ساز، مدار تقویت‌کننده و آنتن است. این اجزا به یکدیگر کمک می‌کنند تا سیگنال رادیویی را ارسال کنند. -
تغذیه:
معمولاً با ولتاژ 3.3V تا 12V DC کار می‌کنند که آنها را برای استفاده با میکروکنترلرهای متداول مناسب می‌سازد. -
برد انتقال:
برد انتقال بسته به شرایط محیطی و کیفیت آنتن، معمولاً بین 10 تا 100 متر است. این برد در فضای باز و بدون مانع به حداکثر میزان خود می‌رسد. -
نوع مدولاسیون:
اغلب از مدولاسیون ASK (Amplitude Shift Keying) یا OOK (On-Off Keying) برای ارسال اطلاعات استفاده می‌کنند. این روش‌های مدولاسیون ساده و برای انتقال داده‌های با نرخ پایین مناسب هستند.
2. ویژگی‌ها و مزایا
-
سادگی و هزینه پایین:
این ماژول‌ها به دلیل ساختار ساده و قیمت پایین برای پروژه‌های کوچک و متوسط ایده‌آل هستند. -
مصرف برق کم:
به دلیل طراحی ساده و بهینه، مصرف برق بسیار پایینی دارند و این ویژگی آنها را برای دستگاه‌های با باتری مناسب می‌سازد. -
سهولت استفاده:
راه‌اندازی و استفاده از این ماژول‌ها بسیار ساده است و نیازی به تجهیزات پیچیده یا دانش تخصصی ندارد. آنها به راحتی به میکروکنترلرها متصل می‌شوند. -
سازگاری با گیرنده‌ها:
می‌توانند با انواع مختلفی از ماژول‌های گیرنده RF 433MHz سازگار شوند که این امر انعطاف‌پذیری بالایی در طراحی سیستم‌ها ایجاد می‌کند.
3. کاربردهای ماژول فرستنده RF 433MHz
-
کنترل از راه دور:
در پروژه‌های کنترل از راه دور مانند در بازکن‌ها، سیستم‌های روشنایی، و کنترل درهای اتوماتیک این ماژول‌ها بسیار محبوب هستند. -
اتوماسیون خانگی:
برای ارسال فرمان‌های کنترل به دستگاه‌ها و سیستم‌های خانگی هوشمند از جمله سیستم‌های گرمایشی، سرمایشی و امنیتی استفاده می‌شوند. -
ایستگاه‌های هواشناسی خانگی:
داده‌های حسگرهای محیطی مانند دما و رطوبت را به واحد نمایش ارسال می‌کنند. -
پروژه‌های DIY و آموزشی:
به دلیل قیمت پایین و سهولت استفاده، در پروژه‌های دست‌ساز و آموزشی برای آموزش مفاهیم پایه الکترونیک و مخابرات به صورت گسترده استفاده می‌شوند.
4. نکات مهم در استفاده و نصب
-
آنتن مناسب:
استفاده از یک آنتن با کیفیت و به درستی تنظیم شده می‌تواند به طور قابل توجهی برد و کیفیت سیگنال را بهبود بخشد. معمولاً یک سیم با طول 17 سانتی‌متر به عنوان آنتن استفاده می‌شود. -
محیط انتقال:
برد انتقال می‌تواند تحت تأثیر موانع فیزیکی، تداخل‌های رادیویی و شرایط محیطیقرار گیرد، لذا برای بهبود عملکرد باید مکان نصب ماژول و آنتن با دقت انتخاب شود. -
پیکربندی و برنامه‌نویسی:
برای استفاده از این ماژول‌ها با میکروکنترلرها، نیاز به پیکربندی مناسب و برنامه‌نویسی دارید. معمولاً از کتابخانه‌های آماده برای میکروکنترلرهایی مانند آردوینو استفاده می‌شود که فرآیند برنامه‌نویسی را ساده‌تر می‌کند.
نتیجه‌گیری
ماژول‌های فرستنده RF 433MHz یک گزینه مناسب و اقتصادی برای راه‌اندازی ارتباطات بی‌سیم در پروژه‌های مختلف هستند. با توجه به سادگی استفاده، هزینه پایین، و سازگاری بالا با دیگر تجهیزات، این ماژول‌ها به طور گسترده در کاربردهای صنعتی و خانگی استفاده می‌شوند. برای پروژه‌هایی که نیاز به انتقال داده در فاصله‌های کوتاه تا متوسط دارند، این ماژول‌ها انتخاب مناسبی خواهند بود.
