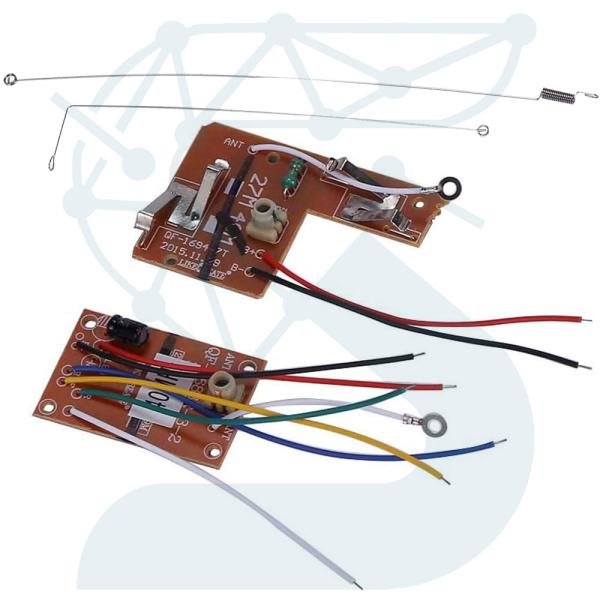

مشخصات:
ابعاد برد فرستنده: 57×38 میلیمتر
ابعاد برد گیرنده: 27×42 میلیمتر
فرکانس کاری: 27/40 مگاهرتز
ولتاژ کاری فرستنده: 3 الی 4.5 ولت (پلاریته ولتاژ ورودی رعایت شود، در صورت اعمال ولتاژ اشتباه به ماژول آسیب خواهد دید)
ولتاژ کاری گیرنده: 4.5 ال 6 ولت (پلاریته ولتاژ ورودی رعایت شود، در صورت اعمال ولتاژ اشتباه به ماژول آسیب خواهد دید)
خروجی برد گیرنده: دو کانال 2 الی 3.5 ولت
برد مصافتی ماژول: حدود 10 متر
اتصالات برد فرستنده:
B+: سیم قرمز، تغذیه ورودی مثبت
B-: سیم مشکی، تغذیه ورودی منفی
ANT: سیم سفید، آنتن
اتصالات برد گیرنده:
B+: سیم قرمز، تغذیه ورودی مثبت
B-: سیم مشکی، تغذیه ورودی منفی
ANT: سیم سفید، آنتن
L , R: تغذیه خروجی موتور اول برای کنترل حرکت به چپ و راست ماشین کنترلی
F , B: تغذیه خروجی موتور دوم برای کنترل حرکت به سمت جلو و عقب ماشین کنترلی
