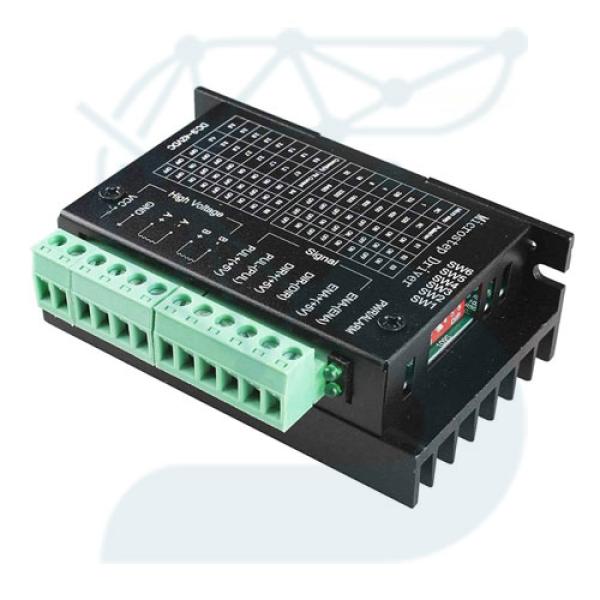

ماژول درایور استپر موتور TB6600 قابدار 4A

ماژول TB6600 یکی از بهترین و پرکاربردترین درایورهای استپر موتور است که به‌ویژه برای موتورهایی با جریان و ولتاژ بالا طراحی شده است. این درایور در صنایع مختلف مانند رباتیک، اتوماسیون صنعتی و دستگاه‌های CNC بسیار مورد استفاده قرار می‌گیرد. ویژگی‌های این ماژول، آن را به انتخابی ایده‌آل برای پروژه‌هایی با نیاز به دقت حرکت بالا و قدرت زیاد تبدیل کرده است.

ویژگی‌ها و مشخصات فنی کامل TB6600

1. پشتیبانی از جریان بالا (4 آمپر برای هر فاز):

   • این درایور قادر است 4 آمپر جریان برای هر فاز موتور استپ تأمین کند، که به آن این امکان را می‌دهد تا از موتورهایی که به جریان‌های بالا نیاز دارند (مانند موتورهای 23 و 34) به‌طور مؤثر استفاده کند.
   • این ویژگی به‌ویژه در پروژه‌هایی که به گشتاور زیاد نیاز دارند یا از موتورهای بزرگتر استفاده می‌کنند، بسیار کاربردی است.

2. ولتاژ ورودی 12 تا 40 ولت:

   • ماژول TB6600 از ولتاژ ورودی بین 12V تا 40V پشتیبانی می‌کند، که آن را برای انواع مختلف استپ موتورهای بایپولار و یونی‌پولار و پروژه‌های مختلف با منابع تغذیه متنوع مناسب می‌سازد.
   • این گزینه انعطاف‌پذیری بیشتری را به شما می‌دهد تا بتوانید سیستم خود را بر اساس نیاز ولتاژ و جریان تغذیه تنظیم کنید.

3. میکرو استپینگ (Microstepping):

   • یکی از بزرگترین مزایای TB6600 پشتیبانی از میکرو استپینگ است. میکرو استپینگ به شما اجازه می‌دهد که گام‌های موتور را به قسمت‌های کوچکتری تقسیم کنید تا دقت حرکت موتور بسیار بیشتر شود.
   • این درایور می‌تواند تا 1/16 Step میکرو استپینگ را پشتیبانی کند، که می‌تواند دقت حرکت را به سطح بسیار بالایی برساند.
   • این ویژگی مخصوصاً در پروژه‌های رباتیک، اتوماسیون صنعتی و دستگاه‌های CNC که نیاز به دقت بالا دارند، حیاتی است.

4. پشتیبانی از استپ موتورهای بایپولار و یونی‌پولار:

   • درایور TB6600 برای موتورهای بایپولار و یونی‌پولار قابل استفاده است، که به شما این امکان را می‌دهد که از انواع موتورهای استپ با جریان‌ها و مشخصات مختلف استفاده کنید.
   • برای موتورهای بایپولار، دو فاز موتور به درایور متصل می‌شوند و برای موتورهای یونی‌پولار ممکن است نیاز به تنظیمات متفاوتی باشد.

5. محافظت‌های داخلی:

   • درایور TB6600 دارای محافظت‌های داخلی است که به آن کمک می‌کند تا در صورت بروز مشکلات، از آسیب دیدن درایور یا موتور جلوگیری کند. این محافظت‌ها شامل:
     • محافظت در برابر اضافه‌بار (Overcurrent Protection): اگر جریان از حد مجاز عبور کند، درایور به‌طور خودکار متوقف می‌شود.
     • محافظت در برابر دما (Overtemperature Protection): در صورت بالا رفتن دمای درایور از حد استاندارد، درایور به طور خودکار خاموش می‌شود.
     • محافظت در برابر ولتاژ نامناسب (Overvoltage Protection): در صورتی که ولتاژ ورودی از حد مجاز بیشتر شود، سیستم از آسیب دیدن جلوگیری می‌کند.

6. طراحی مقاوم و قابدار:

   • طراحی قاب فلزی درایور TB6600 نه‌تنها باعث حفاظت فیزیکی بیشتر درایور می‌شود، بلکه به جلوگیری از اختلالات الکترومغناطیسی (EMI) و افزایش پایداری سیستم کمک می‌کند.
   • قابدار بودن این درایور موجب افزایش ایمنی و استحکام در کاربردهای صنعتی و سنگین می‌شود.

7. کنترل پالس و جهت:

   • برای کنترل موتور، شما فقط به دو سیگنال نیاز دارید: پالس (Pulse) و جهت (Direction).
   • پالس‌ها برای تعیین سرعت و تعداد گام‌های موتور استفاده می‌شوند و سیگنال جهت تعیین می‌کند که موتور در کدام سمت بچرخد.
   • این دو سیگنال به‌سادگی از طریق میکروکنترلرها مانند آردوینو قابل کنترل هستند.

نحوه راه‌اندازی و اتصال درایور TB6600

1. اتصال به منبع تغذیه:

   • به‌منظور تأمین انرژی به ماژول، پایه‌های VCC و GND درایور باید به منبع تغذیه مناسب متصل شوند. ولتاژ ورودی باید در محدوده 12V تا 40V باشد.

2. اتصال به استپ موتور:

   • استپ موتورهای بایپولار به‌طور مستقیم به پایه‌های A+ و A- (برای فاز اول) و B+ و B- (برای فاز دوم) درایور متصل می‌شوند.
   • برای استپ موتورهای یونی‌پولار، باید اتصالات متفاوتی انجام شود که معمولاً به صورت جداگانه در دیتاشیت یا دفترچه راهنمای ماژول ذکر شده است.

3. اتصال پین‌های کنترل:

   • پین‌های پالس (Pulse) و جهت (Direction) باید به میکروکنترلر (مانند آردوینو) متصل شوند.
   • همچنین، پین Enable می‌تواند برای فعال یا غیرفعال کردن درایور استفاده شود.

4. تنظیم جریان:

   • پتانسیومتر موجود روی ماژول به شما این امکان را می‌دهد که جریان موتور را بر اساس نیاز تنظیم کنید.
   • تنظیم صحیح جریان برای جلوگیری از آسیب به موتور و درایور بسیار مهم است.

5. تنظیم میکرو استپینگ:

   • از طریق پین‌های M0، M1، M2 می‌توانید حالت‌های میکرو استپینگ را تنظیم کنید.
   • این تنظیمات به شما این امکان را می‌دهند که تعداد گام‌های موتور را برای دقت بیشتر تغییر دهید.

کاربردهای ماژول TB6600

درایور TB6600 در پروژه‌هایی با نیاز به دقت بالا و قدرت زیاد استفاده می‌شود. برخی از کاربردهای این ماژول شامل:

1. رباتیک و اتوماسیون صنعتی:

   • در کاربردهای رباتیک و اتوماسیون که نیاز به حرکت دقیق و کنترل دقیق است، مانند بازوهای رباتیک و ماشین‌آلات CNC، از این درایور استفاده می‌شود.

2. کنترل موقعیت دقیق:

   • در سیستم‌های موقعیت‌یابی و دستگاه‌های نیازمند حرکت دقیق مانند دستگاه‌های آزمایشگاهی و دوربین‌های متحرک، این درایور می‌تواند عملکرد بسیار دقیقی داشته باشد.

3. پروژه‌های آموزش الکترونیک و رباتیک:

   • این درایور به‌عنوان ابزار آموزشی برای یادگیری و تمرین مفاهیم کنترل موتور استپ، میکرو استپینگ و الکترونیک قدرت استفاده می‌شود.

4. پروژه‌های صنعتی:

   • در سیستم‌هایی که نیاز به قدرت بالا و دقت بالای حرکت دارند، این درایور به‌ویژه برای دستگاه‌های میکروسکوپ، دستگاه‌های تست موقعیت، ماشین‌آلات صنعتی و سیستم‌های انتقال قدرت بسیار مفید است.

مزایای TB6600

• توانایی تأمین جریان بالا (4 آمپر)
• میکرو استپینگ برای حرکت دقیق‌تر
• پشتیبانی از موتورهای بایپولار و یونی‌پولار
• محافظت‌های داخلی برای ایمنی بیشتر
• طراحی مقاوم و با کیفیت قاب فلزی
• عملکرد قابل اعتماد در شرایط صنعتی سنگین

جمع‌بندی

ماژول TB6600 یک انتخاب عالی برای پروژه‌هایی با نیاز به قدرت بالا و دقت حرکت زیاد است. توانایی‌های آن در تأمین جریان بالا، میکرو استپینگ، و پشتیبانی از انواع موتورهای استپ، این درایور را به ابزاری بسیار مناسب برای بسیاری از کاربردهای صنعتی و رباتیکی تبدیل کرده است.
