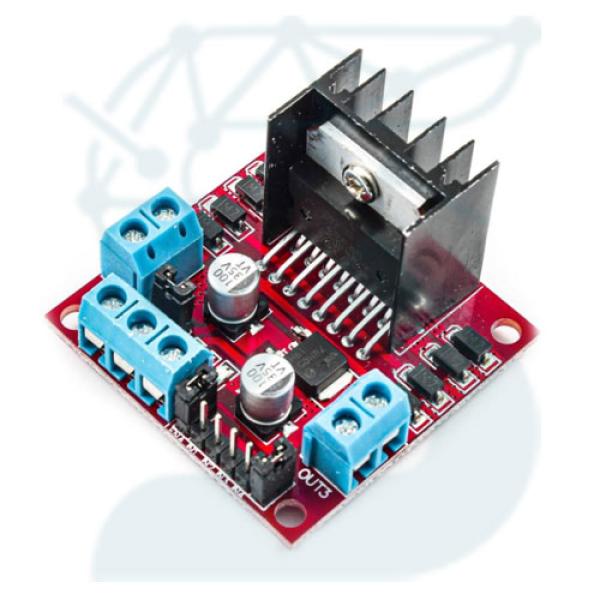

ماژول درایور موتور L298
ماژول L298 یک درایور موتور است که می‌تواند دو موتور DC یا یک موتور پله‌ای (Stepper Motor) را کنترل کند. این ماژول معمولاً برای کنترل موتورهای DC در پروژه‌های رباتیک و سیستم‌های خودکار کاربرد دارد. چیپ L298 در واقع یک درایور دو طرفه است که می‌تواند برای کنترل جهت و سرعت موتورها استفاده شود.
ویژگی‌های اصلی ماژول L298:
1. کنترل دو موتور DC:
این ماژول می‌تواند دو موتور DC را به طور مستقل و هم‌زمان کنترل کند.
2. کنترل جهت و سرعت:
- شما می‌توانید جهت چرخش موتورها (ساعت‌گرد و پادساعت‌گرد) را تغییر دهید.
- با استفاده از سیگنال‌های PWM (مدولاسیون پهنای پالس) می‌توانید سرعت موتورها را تنظیم کنید.
3. پشتیبانی از ولتاژ و جریان بالا:
- این ماژول از ولتاژ ورودی بین 4.5V تا 46V پشتیبانی می‌کند.
- می‌تواند جریان‌های بالا (تا 2 آمپر برای هر موتور) را برای هر موتور تامین کند.
4. مناسب برای موتورهای پله‌ای:
L298 برای کنترل موتورهای پله‌ای نیز مناسب است.
5. مدار ساده و قابل استفاده:
این ماژول به راحتی با آردوینو و میکروکنترلرهای دیگر متصل و استفاده می‌شود.
پین‌های ماژول L298:
ماژول L298 دارای پین‌های مختلفی برای کنترل موتور است که در ادامه توضیح داده شده است:
1. VCC:
- برای تغذیه مدار درایور (5V برای منطق و 12V یا بیشتر برای موتور).
2. GND:
- زمین مشترک برای مدار و موتور.
3. IN1 و IN2 (برای موتور 1):
- ورودی‌هایی که جهت چرخش موتور 1 را کنترل می‌کنند.
4. IN3 و IN4 (برای موتور 2):
- ورودی‌هایی که جهت چرخش موتور 2 را کنترل می‌کنند.
5. ENA و ENB:
- ورودی‌های Enable برای فعال کردن یا غیرفعال کردن موتور 1 و موتور 2.
6. OUT1 و OUT2 (برای موتور 1):
- خروجی‌هایی که به موتور 1 متصل می‌شوند.
7. OUT3 و OUT4 (برای موتور 2):
- خروجی‌هایی که به موتور 2 متصل می‌شوند.
---
نحوه استفاده از ماژول L298 با آردوینو:
1. اتصالات سخت‌افزاری:
برای اتصال ماژول L298 به آردوینو، مراحل زیر را انجام دهید:
- VCC (ماژول L298) به 5V (آردوینو) – برای تغذیه منطق.
- GND (ماژول L298) به GND (آردوینو) – برای زمین مشترک.
- IN1 (ماژول L298) به پین 9 (آردوینو) – برای کنترل موتور 1.
- IN2 (ماژول L298) به پین 10 (آردوینو) – برای کنترل موتور 1.
- IN3 (ماژول L298) به پین 11 (آردوینو) – برای کنترل موتور 2.
- IN4 (ماژول L298) به پین 12 (آردوینو) – برای کنترل موتور 2.
- ENA و ENB به 5V (آردوینو) – فعال کردن موتور 1 و 2.
- OUT1 و OUT2 (ماژول L298) به موتور 1.
- OUT3 و OUT4 (ماژول L298) به موتور 2.
2. کد آردوینو برای کنترل جهت چرخش موتور:
در این کد، ما موتور 1 را به جلو و موتور 2 را به عقب می‌چرخانیم:
```cpp
تعریف پین‌ها
int motor1Pin1 = 9;
int motor1Pin2 = 10;
int motor2Pin1 = 11;
int motor2Pin2 = 12;
void setup() {
تنظیم پین‌ها به عنوان خروجی
pinMode(motor1Pin1, OUTPUT);
pinMode(motor1Pin2, OUTPUT);
pinMode(motor2Pin1, OUTPUT);
pinMode(motor2Pin2, OUTPUT);
}
void loop() {
چرخش موتور 1 به جلو
digitalWrite(motor1Pin1, HIGH);
digitalWrite(motor1Pin2, LOW);
چرخش موتور 2 به عقب
digitalWrite(motor2Pin1, LOW);
digitalWrite(motor2Pin2, HIGH);
delay(2000); 2 ثانیه توقف
توقف موتورها
digitalWrite(motor1Pin1, LOW);
digitalWrite(motor1Pin2, LOW);
digitalWrite(motor2Pin1, LOW);
digitalWrite(motor2Pin2, LOW);
delay(2000); 2 ثانیه توقف
}
```
توضیحات کد:
- ما از digitalWrite برای ارسال سیگنال‌های منطقی به پین‌های ورودی استفاده کرده‌ایم.
- جهت چرخش هر موتور با HIGH و LOW تنظیم می‌شود.
- با delay ، زمان تاخیر بین تغییرات موتور را مشخص می‌کنیم.
کنترل سرعت موتورها با PWM:
برای کنترل سرعت موتور، از PWM استفاده می‌شود که امکان تنظیم دقیق سرعت را فراهم می‌کند. در اینجا یک نمونه برای کنترل سرعت موتور آمده است:
```cpp
int motor1Pin1 = 9;
int motor1Pin2 = 10;
int motorSpeed = 255; حداکثر سرعت
void setup() {
pinMode(motor1Pin1, OUTPUT);
pinMode(motor1Pin2, OUTPUT);
}
void loop() {
چرخش موتور 1 به جلو با سرعت PWM
analogWrite(motor1Pin1, motorSpeed);
digitalWrite(motor1Pin2, LOW);
delay(2000); 2 ثانیه حرکت
توقف موتور 1
analogWrite(motor1Pin1, 0);
digitalWrite(motor1Pin2, LOW);
delay(2000); 2 ثانیه توقف
}
```
- در این کد از analogWrite برای ارسال سیگنال‌های PWM به پین‌های کنترل استفاده می‌شود که به شما این امکان را می‌دهد که سرعت موتور را تنظیم کنید.
نکات و مشکلات رایج:
1. جریان زیاد و گرم شدن چیپ L298:
اگر جریان زیادی از چیپ عبور کند، ممکن است چیپ گرم شود. برای جلوگیری از آسیب، از یک هیت‌سینک استفاده کنید.
2. تغذیه مناسب موتور:
اطمینان حاصل کنید که تغذیه موتور از ولتاژ و جریان مناسبی برخوردار است. موتورها به ولتاژ و جریان خاصی نیاز دارند.
3. مشکلات با اتصال I2C یا SPI:
اگر ارتباط برقرار نمی‌شود، دوباره بررسی کنید که تمامی پین‌ها به درستی متصل شده‌اند.
---
کاربردهای ماژول L298:
ماژول L298 کاربردهای زیادی دارد، از جمله:
- ربات‌ها: کنترل حرکت ربات‌ها و ماشین‌های رباتیک.
- سیستم‌های اتوماتیک: مانند درب‌های اتوماتیک، آسانسورها، و سیستم‌های خودکار.
- پروژه‌های DIY: پروژه‌هایی که نیاز به کنترل موتور دارند.
---
نتیجه‌گیری:
ماژول L298 یک ابزار بسیار کاربردی برای کنترل موتورها در پروژه‌های رباتیک و خودکار است. با استفاده از این ماژول می‌توانید دو موتور DC را به راحتی کنترل کرده و سرعت و جهت آنها را تنظیم کنید. این ماژول با آردوینو و سایر میکروکنترلرها به راحتی قابل استفاده است.
