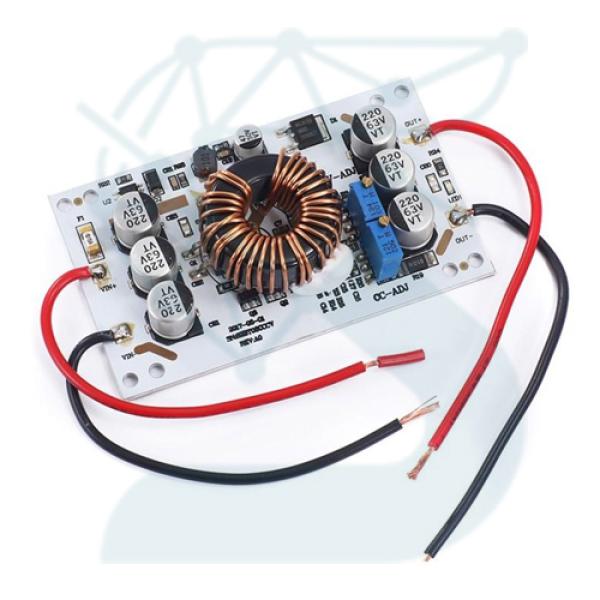

ماژول افزاینده یا مبدل DC-DC Step-Up با توان 600 وات، یک دستگاه الکترونیکی است که برای افزایش ولتاژ DC ورودی به ولتاژ DC بالاتر طراحی شده است. این نوع ماژول‌ها به طور گسترده در کاربردهای مختلفی مانند منابع تغذیه قابل تنظیم، شارژ باتری، پروژه‌های الکترونیکی با نیاز به ولتاژ بالا، و سیستم‌های انرژی خورشیدی استفاده می‌شوند. ماژول 600W Step-Up معمولاً دارای تنظیمات ولتاژ خروجی قابل تنظیم است و می‌تواند جریان خروجی بالایی را فراهم کند.







1.    نوع مبدل:

        افزاینده (Step-Up یا Boost Converter).



2.    توان خروجی:

        حداکثر 600 وات (بسته به شرایط و طراحی).



3.    ولتاژ ورودی:

        محدوده ولتاژ ورودی معمولاً بین 10 تا 60 ولت DC (بسته به مدل دقیق).



4.    ولتاژ خروجی:

        محدوده ولتاژ خروجی قابل تنظیم (معمولاً بالاتر از ولتاژ ورودی، با محدودیت حداکثر)

        به عنوان مثال، ممکن است بین 12 تا 80 ولت DC باشد.



5.    جریان خروجی:

        حداکثر جریان خروجی بستگی به ولتاژ ورودی و خروجی دارد (معمولاً تا 10-15 آمپر یا بیشتر).



6.    راندمان تبدیل:

        راندمان بالا (معمولاً 85% تا 95%) به منظور کاهش اتلاف توان و حرارت.



7.    کنترل ولتاژ:

        قابلیت تنظیم ولتاژ خروجی از طریق پتانسیومتر یا مولتی ترن.



8.    حفاظت‌ها:

        حفاظت در برابر جریان اضافه (Overcurrent Protection).

        حفاظت در برابر ولتاژ بیش از حد (Overvoltage Protection).

        حفاظت در برابر دمای بیش از حد (Overtemperature Protection).



9.    خنک‌کننده:

        هیت‌سینک و یا فن خنک‌کننده برای دفع حرارت تولید شده در حین کار.







    منابع تغذیه قابل تنظیم.

    شارژرهای باتری با ولتاژ بالا.

    پروژه‌های الکترونیکی با ولتاژهای خاص.

    سیستم‌های انرژی خورشیدی.

    تغذیه موتورها و درایورهای ولتاژ بالا.

    سیستم‌های روشنایی LED.

    تبدیل ولتاژ در خودروها.







    افزایش ولتاژ DC به سطوح بالاتر.

    توان خروجی بالا (600 وات).

    راندمان بالا و کاهش اتلاف توان.

    قابلیت تنظیم ولتاژ خروجی.

    حفاظت‌های داخلی برای جلوگیری از آسیب.

    کاربرد گسترده در پروژه‌های مختلف.





    نیاز به توجه به محدودیت‌های ولتاژ و جریان ورودی و خروجی.

    احتمال تولید حرارت در حین کار (نیاز به خنک‌کننده).

    اندازه نسبتاً بزرگ و وزن بیشتر نسبت به ماژول‌های توان پایین‌تر.







1.    محدوده ورودی/خروجی:   اطمینان حاصل کنید که ولتاژ ورودی و خروجی در محدوده مشخص شده برای ماژول قرار دارند.

2.    جریان خروجی:   از تجاوز نکردن از حداکثر جریان خروجی مجاز ماژول خودداری کنید.

3.    خنک‌کننده:   از هیت‌سینک مناسب و فن (در صورت نیاز) برای دفع حرارت تولید شده استفاده کنید.

4.    اتصال درست:   اتصالات ورودی و خروجی را با دقت و مطابق با مشخصات ماژول انجام دهید.

5.    تنظیم ولتاژ:   از پتانسیومترهای تنظیم ولتاژ با دقت استفاده کنید تا ولتاژ خروجی مورد نظر را تنظیم کنید.

6.    محاسبات توان:   قبل از استفاده، توان مصرفی بار را محاسبه کنید و مطمئن شوید که ماژول توانایی تامین آن را دارد.
