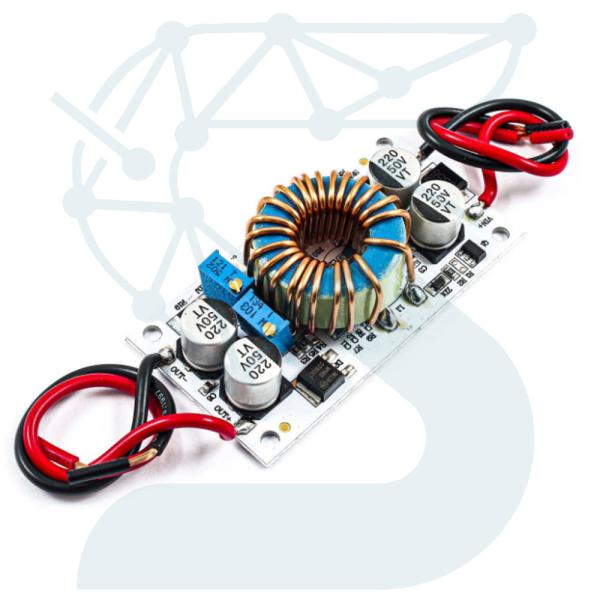

ماژول افزاینده StepUp 250W

ماژول افزاینده StepUp 250W

تومان245,000

ولتاژ ورودی: 8.5-48 ولت
ولتاژ خروجی: 10-50 ولت
جریان ورودی: حداکثر 10 آمپر

شناسه:22 دسته بندی ها: ماژول های افزاینده
  • توضیحات

ماژول افزاینده (Step-Up) توان بالا 250 وات

معرفی محصول:
ماژول Step-Up 250W یکی از قدرتمندترین ماژول‌های افزاینده ولتاژ DC به DC است که برای افزایش ولتاژ به سطح دلخواه در کاربردهای مختلف طراحی شده است. این ماژول با قابلیت مدیریت توان تا 250 وات، جریان خروجی بالا و بازدهی عالی، انتخابی ایده‌آل برای پروژه‌های الکترونیکی، لوازم صنعتی و نیازهای DIY است. طراحی مهندسی شده آن به همراه مدار پایداری، کارایی بالایی در محیط‌های مختلف ارائه می‌دهد.


مشخصات فنی:

  1. ورودی ولتاژ (Input Voltage):

    • محدوده ولتاژ ورودی: 8 ولت تا 48 ولت DC
  2. خروجی ولتاژ (Output Voltage):

    • محدوده ولتاژ خروجی: 10 ولت تا 50 ولت DC (قابل تنظیم)
  3. جریان خروجی (Output Current):

    • حداکثر جریان خروجی: 10 آمپر (با سیستم خنک‌کاری مناسب)
    • جریان توصیه‌شده: 6 آمپر برای عملکرد پایدار در بلندمدت
  4. توان خروجی (Output Power):

    • حداکثر توان: 250 وات
    • توان توصیه‌شده: 200 وات برای عملکرد ایمن و مداوم
  5. بازه بازدهی (Efficiency):

    • حداکثر بازدهی: 92% تا 96% (بسته به ولتاژ ورودی و خروجی)
  6. مدار محافظ:

    • محافظت در برابر اتصال کوتاه
    • محافظت در برابر دمای بالا
    • محافظت در برابر اضافه ولتاژ و اضافه جریان
  7. ابعاد (Dimensions):

    • 65x47x23 میلی‌متر
  8. خنک‌کاری (Cooling):

    • هیت‌سینک روی ماژول برای مدیریت گرما
    • امکان اتصال فن برای کاربردهای پردازشی سنگین

ویژگی‌ها و مزایا:

  1. خروجی قابل تنظیم:

    • ولتاژ خروجی قابل تنظیم از 10 ولت تا 50 ولت، مناسب برای انواع کاربردهای مختلف.
  2. توان بالا:

    • پشتیبانی از توان حداکثر 250 وات، قابل استفاده در پروژه‌های صنعتی و سطح بالا.
  3. بهره‌وری بالا:

    • بازدهی تا 96% که باعث کاهش اتلاف انرژی و گرمای تولید شده می‌شود.
  4. مدار حفاظت چندگانه:

    • محافظت در برابر اتصال کوتاه، دما، ولتاژ و جریان بالا، امنیت بیشتری را در استفاده طولانی‌مدت فراهم می‌کند.
  5. طراحی پیشرفته:

    • هیت‌سینک بزرگ و مناسب برای دفع حرارت کارآمد در توان‌های بالا.
  6. انعطاف‌پذیری در ورودی و خروجی:

    • توانایی کار با طیف وسیعی از ولتاژ ورودی (8V-48V) و خروجی قابل تنظیم، برای سازگاری با نیازهای مختلف.
  7. اندازه کوچک:

    • طراحی کامپکت برای صرفه‌جویی در فضا و ادغام آسان در پروژه‌های مختلف.

کاربردها:

  1. سیستم‌‌های انرژی خورشیدی:

    • تنظیم و افزایش ولتاژ تولید شده توسط پنل‌های خورشیدی برای شارژ باتری‌های خاص یا استفاده مستقیم.
  2. منابع تغذیه DIY:

    • ساخت منابع تغذیه قابل تنظیم برای آزمایش‌های الکترونیکی یا توسعه پروژه‌های خاص.
  3. خودرو:

    • مناسب برای سیستم‌های صوتی خودرو، LED‌ها یا دیگر لوازم جانبی که نیاز به ولتاژ بالاتر دارند.
  4. پروژه‌های الکترونیکی:

    • تقویت ولتاژ مدارهای الکترونیکی کوچک برای تامین نیروی موردنیاز اجزای خاص.
  5. منابع تغذیه اضطراری:

    • کاربرد در سیستم‌های UPS و منابع تغذیه پرتابل قدرتمند.
  6. تجهیزات صنعتی:

    • تامین برق دستگاه‌های صنعتی کوچک و میان‌رده که نیاز به ولتاژ بالا دارند.

راهنمای راه‌اندازی:

  1. اتصال ورودی:

    • منبع تغذیه DC (مانند باتری 12 یا 24 ولت) را به ترمینال ورودی ماژول متصل کنید.
    • ولتاژ ورودی باید در محدوده 8 ولت تا 48 ولت باشد.
  2. اتصال خروجی:

    • سیم خروجی را به بار متصل کنید (مثلاً یک موتور، چراغ LED یا تجهیزات دیگر).
  3. تنظیم ولتاژ خروجی:

    • با استفاده از پتانسیومتر (پیچی که روی برد وجود دارد)، ولتاژ خروجی را تنظیم کنید. به کمک یک مولتی‌متر می‌توانید ولتاژ خروجی را دقیقاً تنظیم کنید.
  4. تست عملکرد:

    • ولتاژ خروجی را بررسی کرده و اطمینان حاصل کنید که مقادیر در محدوده ایمن برای دستگاه مصرف‌کننده نهایی است.

نکات ایمنی و نگهداری:

  1. ولتاژ ورودی و خروجی:

    • دقت کنید که ولتاژ ورودی حداقل 2 ولت کمتر از ولتاژ خروجی تنظیم شده باشد.
  2. جریان خروجی:

    • از افزایش جریان خروجی بیش از 10 آمپر خودداری کنید. برای استفاده مداوم توصیه می‌شود جریان از 6 آمپر تجاوز نکند.
  3. مدیریت خنک‌کاری:

    • برای بارهای سنگین یا کاربردهای با توان بالا، از سیستم خنک‌کاری اضافی مانند فن استفاده کنید.
  4. محیط نصب:

    • از قرار دادن ماژول در محیط‌های مرطوب یا مکان‌های دارای دمای بالا خودداری کنید.
  5. حفاظت از قطبیت:

    • در هنگام اتصال به منبع تغذیه یا بار، قطبیت مثبت و منفی را رعایت کنید.

جمع‌بندی:

ماژول افزاینده توان بالا 250 وات انتخابی عالی برای تمامی کاربرانی است که به دنبال تقویت ولتاژ در دستگاه‌های الکترونیکی، صنعتی یا شخصی خود هستند. این ماژول با ویژگی‌های تنظیم پذیری، بازدهی بالا و طراحی فشرده باعث می‌شود تا شما بتوانید بدون نگرانی از اتلاف انرژی، دستگاه‌های خود را با ولتاژهای بالاتر و توان بیشتر راه‌اندازی کنید.
