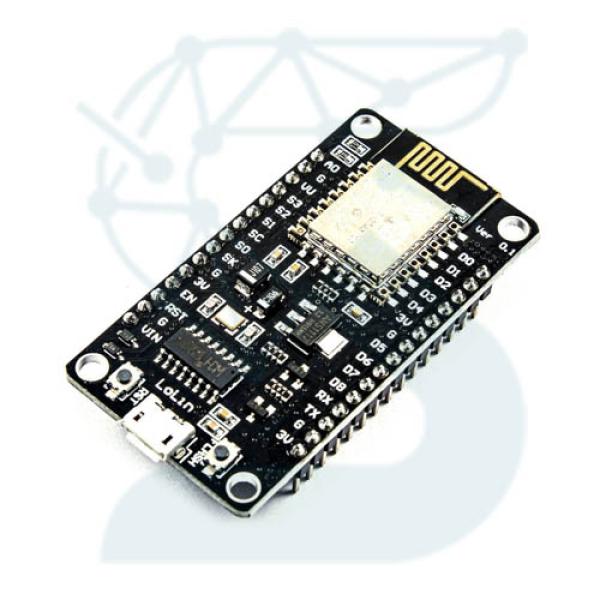

برد توسعه NodeMCU CH340
برد توسعه NodeMCU با چیپ CH340 یک برد توسعه قدرتمند و محبوب برای پروژه‌های اینترنت اشیا (IoT) است. این برد بر پایه ماژول ESP8266 طراحی شده و به دلیل ویژگی‌های متنوع و قابلیت‌های زیاد، در میان توسعه‌دهندگان و مهندسان الکترونیک بسیار مورد استفاده قرار می‌گیرد.
ویژگی‌های کلیدی NodeMCU CH340
1. پردازنده و حافظه:
- پردازنده: ESP8266، یک میکروکنترلر 32 بیتی با پردازنده تک هسته‌ای
- فرکانس کاری: حداکثر 80 مگاهرتز
- حافظه فلش: 4MB (یا 1MB، بسته به نسخه)
- حافظه RAM: 50KB (در دسترس برای کاربر)
2. اتصالات وای فای و بلوتوث:
- وای فای: پشتیبانی از پروتکل IEEE 802.11 b/g/n با قابلیت اتصال به شبکه‌های 2.4GHz
- بلوتوث: نداشته، ولی با استفاده از ماژول‌های جانبی قابل اضافه کردن است
3. رابط‌های ارتباطی:
- پین‌های دیجیتال: 17 پین GPIO که می‌توانند به عنوان ورودی/خروجی دیجیتال، PWM و یا دیگر کاربردها استفاده شوند
- ورودی آنالوگ: 1 کانال ADC (حداکثر 10 بیت)
- رابط‌های سریال: 1 پورت UART برای ارتباط سریال
- I2C و SPI: پشتیبانی از پروتکل‌های I2C و SPI برای اتصال به سنسورها و دستگاه‌های جانبی
4. اتصال USB:
- چیپ USB به سریال: چیپ CH340 برای تبدیل سیگنال‌های USB به TTL (برای اتصال به کامپیوتر و برنامه‌نویسی)
- سرعت انتقال: تا 115200 bps (قابل تنظیم)
5. پین‌های تغذیه:
- ولتاژ ورودی: 5V (از طریق USB) یا 3.3V (از طریق پین VCC)
- توان مصرفی: پایین، با مصرف بهینه انرژی
6. برنامه‌نویسی و بوت لودر:
- دکمه‌های برنامه‌نویسی: دارای دکمه‌های Flash و Reset برای آسان کردن فرآیند برنامه‌نویسی و بوت لودر
- محیط توسعه: سازگار با محیط‌های توسعه محبوب مانند Arduino IDE و PlatformIO
7. ابعاد و طراحی:
- ابعاد: حدود 58mm x 31mm
- طراحی: برد توسعه با طراحی کم‌حجم و مناسب برای استفاده در پروژه‌های فشرده
کاربردهای برد توسعه NodeMCU CH340
- پروژه‌های اینترنت اشیا (IoT): ارتباط با شبکه‌های وای فای و انتقال داده
- خانه‌های هوشمند: کنترل و مانیتورینگ دستگاه‌های خانگی
- پروژه‌های آموزشی: استفاده در آموزش‌های الکترونیک و برنامه‌نویسی
- رباتیک: کنترل ربات‌ها و سیستم‌های خودکار
- پروژه‌های DIY: ایجاد پروژه‌های الکترونیکی سفارشی و خلاقانه
مزایا و معایب NodeMCU CH340
- مزایا:
- قیمت مقرون‌به‌صرفه: با قیمت پایین و قابلیت‌های مناسب
- سادگی در برنامه‌نویسی: سازگاری با محیط‌های توسعه محبوب
- اتصالات متنوع: پین‌های زیاد برای اتصال به سنسورها و دستگاه‌های مختلف
- پشتیبانی از وای فای: اتصال به شبکه‌های وای فای برای انتقال داده
- معایب:
- حافظه محدود: حافظه RAM و حافظه فلش محدود برای پروژه‌های پیچیده‌تر
- بدون بلوتوث: برای نیاز به بلوتوث، نیاز به ماژول‌های جانبی است
نتیجه‌گیری
برد توسعه NodeMCU CH340 با استفاده از چیپ ESP8266 و چیپ USB به سریال CH340 ، ابزار قدرتمند و کارآمدی برای پروژه‌های اینترنت اشیا و توسعه سیستم‌های الکترونیکی است. با ویژگی‌های متنوع، قیمت مناسب و قابلیت‌های گسترده، این برد توسعه انتخابی عالی برای پروژه‌های مختلف الکترونیکی و برنامه‌نویسی به شمار می‌آید.
