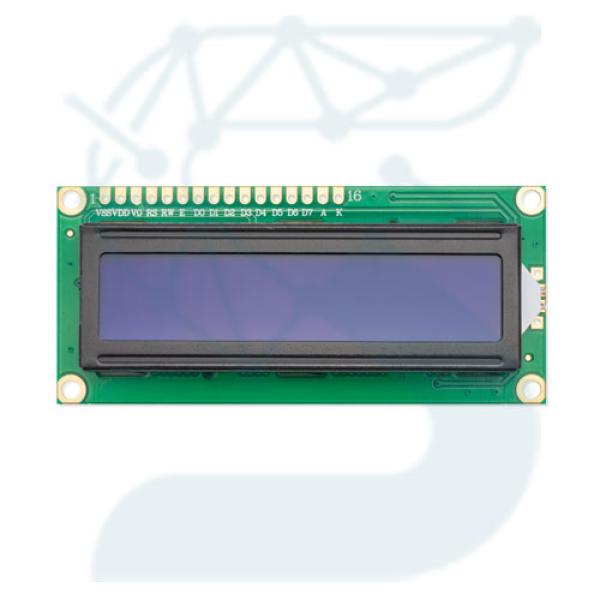

نمایشگر کاراکتری 2x16 آبی | LCD 2x16 Blue (CH LCD)
نمایشگر LCD 2x16 یک نوع صفحه‌نمایش کاراکتری است که به‌طور معمول در پروژه‌های الکترونیکی برای نمایش متن، اطلاعات و حتی برخی از داده‌های دیجیتال استفاده می‌شود. این نمایشگر دارای 2 ردیف و 16 ستون است، به این معنی که می‌تواند 32 کاراکتر را در هر لحظه نمایش دهد.
نمایشگرهایی که به رنگ آبی هستند، معمولاً به دلیل نور پس‌زمینه LED آبی خود محبوبیت دارند. این نوع نمایشگرها عمدتاً در پروژه‌های آردوینو، رزبری پای، میکروکنترلرها و دیگر سیستم‌های الکترونیکی استفاده می‌شوند.
مشخصات فنی:
1. ابعاد نمایشگر :
- به‌طور کلی، این نمایشگر دارای 2 ردیف و 16 ستون است که مجموعاً 32 کاراکتر می‌تواند به نمایش درآید.
- هر کاراکتر به‌طور معمول از 5x8 نقطه ساخته شده است، که نشان‌دهنده تعداد پیکسل‌هایی است که هر کاراکتر از آنها تشکیل شده است.
2. نوع نور پس‌زمینه :
- این مدل نمایشگر نور پس‌زمینه آبی دارد. نور پس‌زمینه آبی به‌خصوص در محیط‌های تاریک بسیار واضح و روشن است و برای نمایش اطلاعات در شب مناسب است.
- این نوع LCD معمولاً به‌طور معمول دارای LED آبی است که یک روش مقرون به‌صرفه برای روشن کردن صفحه‌نمایش است.
3. رابط ارتباطی :
- I2C : بسیاری از مدل‌های LCD 2x16 از رابط I2C برای ارتباط با میکروکنترلر استفاده می‌کنند که می‌تواند تعداد پین‌های استفاده‌شده را کاهش دهد. فقط به دو پین (SDA و SCL) برای انتقال داده نیاز دارد.
- موازی (Parallel) : این مدل‌ها معمولاً از رابط 8 پین یا 4 پین برای ارسال داده‌ها استفاده می‌کنند که به‌طور معمول تعداد پین‌های بیشتری را برای ارتباط با میکروکنترلر نیاز دارند.
4. ولتاژ کاری :
- بیشتر نمایشگرهای LCD 2x16 برای کار با ولتاژهای 5V طراحی شده‌اند، ولی برخی مدل‌ها از 3.3V نیز پشتیبانی می‌کنند. این نمایشگرها اغلب قابلیت تنظیم روشنایی نور پس‌زمینه را دارند.
5. دقت نمایش :
- این نوع نمایشگر قادر به نمایش کاراکترهای معمولی ASCII مانند حروف الفبا، اعداد و برخی نمادهای خاص است. در برخی از مدل‌ها حتی امکان ایجاد نمادهای سفارشی (Custom Characters) نیز وجود دارد.
6. کاربردهای عمومی :
- پروژه‌های آردوینو : نمایشگرهای 2x16 آبی به‌طور گسترده در پروژه‌های مختلف آردوینو برای نمایش اطلاعات مختلف مانند دما، رطوبت، زمان، داده‌های سنسورها و وضعیت‌های مختلف سیستم استفاده می‌شوند.
- سیستم‌های صنعتی : در بسیاری از دستگاه‌های صنعتی و تجهیزات خانگی هوشمند برای نمایش وضعیت‌ها، مقادیر اندازه‌گیری‌شده و خطاهای دستگاه استفاده می‌شود.
- گجت‌ها و محصولات الکترونیکی : این نمایشگرها در ابزارهای خانگی، ساعت‌های دیجیتال، سیستم‌های کنترل و بسیاری دیگر از گجت‌ها برای نمایش اطلاعات به کار می‌روند.
7. کتابخانه‌های نرم‌افزاری :
- در پروژه‌های آردوینو، کتابخانه‌های زیادی مانند LiquidCrystal برای کنترل این نوع نمایشگرها موجود است که می‌توانند به‌راحتی از آن استفاده کنند.
- برای اتصال از طریق I2C نیز معمولاً از کتابخانه Wire به همراه LiquidCrystal_I2C استفاده می‌شود.
نحوه استفاده در پروژه‌های آردوینو:
در پروژه‌های آردوینو، برای استفاده از نمایشگر LCD 2x16 آبی می‌توانید از کتابخانه‌های موجود استفاده کنید. در اینجا نحوه اتصال و استفاده از نمایشگر LCD 2x16 با رابط I2C آورده شده است:
مراحل اتصال:
- VCC به 5V آردوینو
- GND به GND آردوینو
- SDA به پین SDA آردوینو
- SCL به پین SCL آردوینو
کد نمونه برای آردوینو:
```cpp include include// آدرس I2C نمایشگر (ممکن است برای مدل‌های مختلف متفاوت باشد)LiquidCrystal_I2C lcd(0x27, 16, 2); void setup() { // راه‌اندازی LCD lcd.begin(16, 2); lcd.backlight(); // روشن کردن نور پس‌زمینه lcd.print("Hello, World!"); // چاپ پیام}void loop() { // اجرای مداوم کدها}```در این کد، ابتدا کتابخانه‌های Wire و LiquidCrystal_I2C وارد می‌شوند. سپس در تابع `setup()`، نمایشگر LCD راه‌اندازی می‌شود و پیامی به نمایش در می‌آید.
مزایا و معایب نمایشگر LCD 2x16 آبی:
مزایا:
- صرفه‌جویی در مصرف انرژی : به دلیل استفاده از نور پس‌زمینه LED آبی، مصرف انرژی به‌طور قابل توجهی کاهش می‌یابد.
- خوانایی بالا : نور پس‌زمینه آبی باعث می‌شود که کاراکترها در محیط‌های کم‌نور نیز به‌خوبی قابل مشاهده باشند.
- قیمت مناسب : این نمایشگرها معمولاً قیمت پایین‌تری نسبت به سایر نمایشگرهای رنگی دارند.
- دستگاه‌های کاربردی ساده : برای پروژه‌های کوچک و دستگاه‌های دارای نیاز به نمایش اطلاعات ساده و کاراکترهای ثابت بسیار مناسب است.
معایب:
- نمایش رنگ‌ها محدود است : تنها می‌تواند رنگ‌ها و کاراکترهای خاص را نمایش دهد، به‌طوری که نمی‌توان تصاویر یا گرافیک پیچیده را بر روی آن نشان داد.
- ابعاد محدود : هر صفحه فقط 32 کاراکتر (2 ردیف، 16 ستون) را می‌تواند نمایش دهد، بنابراین اگر نیاز به نمایش اطلاعات بیشتری باشد، باید صفحه نمایش بزرگتر یا روش‌های دیگری در نظر گرفته شود.
نتیجه‌گیری:
نمایشگر LCD 2x16 آبی یک گزینه عالی برای نمایش اطلاعات متنی در پروژه‌های الکترونیکی است. این نمایشگر به‌خاطر نور پس‌زمینه آبی، خوانایی بالایی در شرایط کم‌نور دارد و به راحتی با آردوینو و دیگر میکروکنترلرها قابل استفاده است. اگر نیاز به نمایش داده‌های ساده دارید و پروژه شما به فضای محدود و صرفه‌جویی در مصرف انرژی نیاز دارد، این نمایشگر انتخاب مناسبی خواهد بود.
