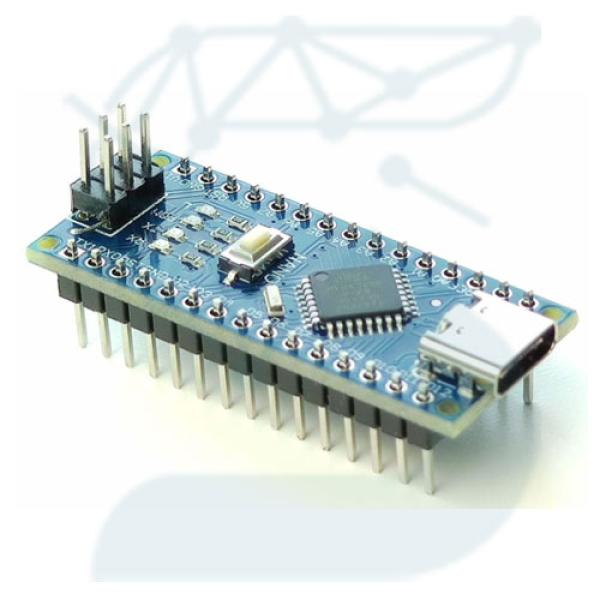

Arduino Nano CH340 Type-C
Arduino Nano CH340 Type-C یکی از مدل‌های محبوب Arduino Nano است که از چیپست CH340 برای ارتباط سریال با کامپیوتر استفاده می‌کند و در نسخه‌های جدید خود به پورت Type-C برای اتصال به دستگاه‌ها مجهز شده است. این نسخه از Arduino Nano نسبت به نسخه‌های قبلی که از پورت Mini-USB استفاده می‌کردند، برخی از بهبودها را به همراه دارد.
در ادامه، ویژگی‌ها، مشخصات، کاربردها، و نحوه استفاده از این نسخه از Arduino Nano را به صورت دقیق توضیح می‌دهم.
---
1. ویژگی‌های کلیدی Arduino Nano CH340 Type-C:
1.1. چیپست CH340:
چیپ CH340 یک مبدل USB به سریال است که به طور خاص برای ارتباط سریال بین میکروکنترلرها و کامپیوترها طراحی شده است. این چیپ در مقایسه با چیپ‌های مشابه مانند FTDI از نظر هزینه اقتصادی‌تر است، اما همچنان عملکرد مناسبی دارد. این چیپ در بسیاری از بردهای Arduino و دیگر بردهای توسعه‌دهنده استفاده می‌شود.
- سازگاری: CH340 با سیستم‌عامل‌های مختلف از جمله Windows , Linux , و Mac OS سازگار است.
- سریع و پایدار: این چیپ توانایی انتقال داده‌ها با سرعت بالا را دارد و برای برنامه‌نویسی و ارتباطات سریال در Arduino کاملاً مناسب است.
1.2. پورت Type-C:
پورت Type-C نسبت به پورت‌های قبلی مانند Mini-USB یا Micro-USB مزایای مختلفی دارد. از جمله:
- اتصال راحت: پورت Type-C قابلیت اتصال از هر دو طرف را دارد، که استفاده از آن را بسیار راحت‌تر می‌کند.
- انتقال برق و داده سریع: این پورت می‌تواند داده‌ها را با سرعت بالاتر منتقل کند و همچنین قابلیت ارائه توان بالاتر را برای دستگاه‌ها فراهم می‌آورد.
- سازگاری جهانی: این نوع پورت در حال تبدیل شدن به استاندارد جهانی برای دستگاه‌های مختلف است، از جمله در گوشی‌های هوشمند، لپ‌تاپ‌ها، و دیگر دستگاه‌ها.
1.3. میکروکنترلر ATmega328P:
Arduino Nano CH340 از میکروکنترلر ATmega328P استفاده می‌کند که دربردهای Arduino Uno نیز به کار رفته است. این میکروکنترلر امکانات زیر را دارا می‌باشد:
- فرکانس کاری: ۱۶ مگاهرتز
- حافظه فلش: ۳۲ کیلوبایت (که ۲ کا از آن برای بوت‌لودر در نظر گرفته شده)
- RAM: ۲ کیلوبایت
- EEPROM: ۱ کیلوبایت
- پین‌ها: ۱۴ پین دیجیتال (۶ پین آن PWM) و ۸ پین آنالوگ
این میکروکنترلر به شما این امکان را می‌دهد که پروژه‌های مختلف را پیاده‌سازی کنید، از جمله سیستم‌های کنترلی، سنسورها، و برنامه‌های مختلف الکترونیکی.
1.4. حجم و اندازه کوچک:
این نسخه از Arduino Nano به دلیل ابعاد کوچکش (۴۵x۱۸ میلی‌متر)، گزینه‌ای عالی برای پروژه‌هایی است که به فضای کم نیاز دارند. این ویژگی باعث می‌شود که در پروژه‌های پرتابل، رباتیک، و حتی پروژه‌های صنعتی کاربرد داشته باشد.
---
2. مزایای استفاده از Arduino Nano CH340 Type-C:
2.1. سازگاری با انواع پلتفرم‌ها:
به دلیل استفاده از چیپ CH340 ، Arduino Nano به راحتی با سیستم‌عامل‌های مختلف مانند Windows , Linux , و MacOS سازگار است و نیازی به نصب درایورهای خاص نخواهید داشت. اکثر سیستم‌ها به طور خودکار چیپ را شناسایی می‌کنند.
2.2. هزینه مناسب:
بردهای Arduino Nano معمولاً هزینه کمتری نسبت به مدل‌های بزرگتر Arduino دارند. این ویژگی این مدل را به یک گزینه مقرون به صرفه برای پروژه‌های آموزشی و پروتوتایپینگ می‌کند.
2.3. اتصال ساده و قابل اعتماد:
با پورت Type-C ، مشکلاتی که در پورت‌های Mini-USB (مانند احتمال خرابی پورت یا مشکل در اتصال به دلیل قرار دادن اشتباه کابل) وجود دارد، از بین رفته است. پورت Type-C به شما این امکان را می‌دهد که به راحتی و با سرعت بالا دستگاه خود را به سیستم متصل کنید.
2.4. پشتیبانی از بسیاری از پروژه‌ها:
با توجه به پشتیبانی گسترده از کتابخانه‌ها و آموزش‌ها، این مدل از Arduino برای هر نوع پروژه الکترونیکی مناسب است. از پروژه‌های ساده مثل کنترل LED گرفته تا پروژه‌های پیچیده‌تر مانند سیستم‌های ارتباطی بی‌سیم یا سنسورهای پیچیده.
2.5. انعطاف‌پذیری در ارتباطات:
Arduino Nano CH340 از پورت‌های سریال (UART) ، I2C ، و SPI پشتیبانی می‌کند که به شما این امکان را می‌دهد که به راحتی با دیگر دستگاه‌ها و سنسورها ارتباط برقرار کنید.
---
3. نحوه استفاده از Arduino Nano CH340 Type-C:
3.1. اتصال و نصب درایورها:
1. اتصال به کامپیوتر: ابتدا باید برد Arduino Nano CH340 را به سیستم خود از طریق کابل Type-C متصل کنید.
2. نصب درایور CH340: در سیستم‌عامل‌های Windows ممکن است نیاز به نصب درایور CH340 باشد. در صورت نیاز، درایور مناسب را می‌توانید از وب‌سایت‌های معتبر یا مخزن Arduino دانلود کنید.
- Windows: اگر درایور نصب نشد، می‌توانید درایور CH340 را از سایت‌های مختلف دریافت و نصب کنید.
- Linux/Mac: این سیستم‌عامل‌ها معمولاً درایور را به صورت پیش‌فرض شناسایی می‌کنند.
3.2. نصب نرم‌افزار Arduino IDE:
- نرم‌افزار Arduino IDE را از سایت رسمی Arduino دانلود و نصب کنید.
- پس از نصب، در محیط Arduino IDE باید پورت و برد Arduino Nano را انتخاب کنید:
- به Tools > Board > Arduino Nano بروید.
- در قسمت Tools > Port ، پورت مناسب که به برد شما متصل است را انتخاب کنید.
3.3. کدنویسی و آپلود برنامه:
پس از نصب نرم‌افزار و انتخاب پورت و برد، می‌توانید برنامه خود را نوشته و از طریق USB Type-C به برد ارسال کنید. به عنوان مثال، یک کد ساده برای روشن کردن یک LED:
```cpp
void setup() {
pinMode(13, OUTPUT); // تنظیم پین 13 به عنوان خروجی
}
void loop() {
digitalWrite(13, HIGH); // روشن کردن LED
delay(1000); // تاخیر یک ثانیه
digitalWrite(13, LOW); // خاموش کردن LED
delay(1000); // تاخیر یک ثانیه
}
```
بعد از نوشتن کد، روی Upload کلیک کنید تا برنامه روی برد آپلود شود.
---
4. کاربردهای Arduino Nano CH340 Type-C:
4.1. پروژه‌های خانگی و آموزشی:
این مدل به دلیل اندازه کوچک و سادگی در استفاده، گزینه‌ای مناسب برای پروژه‌های آموزشی و DIY است. می‌توان از آن در پروژه‌هایی مانند کنترل LEDها، خواندن سنسورها و ساخت ربات‌ها استفاده کرد.
4.2. پروژه‌های پرتابل:
ابعاد کوچک این برد، آن را به گزینه‌ای ایده‌آل برای پروژه‌های پرتابل تبدیل می‌کند. می‌توان از آن در ساخت ابزارهای حمل‌ونقل، سیستم‌های کنترل، و دیگر پروژه‌های با فضای محدود استفاده کرد.
4.3. رباتیک:
در پروژه‌های رباتیک، که نیاز به کنترل دقیق و پورت‌های ارتباطی مختلف (مانند I2C و SPI) است، Arduino Nano می‌تواند نقش حیاتی ایفا کند.
4.4. پروژه‌های صنعتی و اینترنت اشیاء (IoT):
Arduino Nano CH340 برای پروژه‌های صنعتی که به بردی با فضای کم و هزینه مناسب نیاز دارند، می‌تواند یک انتخاب مناسب باشد. همچنین، برای ایجاد سیستم‌های IoT می‌توان از آن استفاده کرد.
5. نتیجه‌گیری:
Arduino Nano CH340 Type-C یک انتخاب عالی برای کسانی است که به دنبال یک برد Arduino جمع و جور و مقرون به صرفه هستند. با پشتیبانی از پروتکل‌های مختلف، پورت Type-C برای اتصال ساده‌تر، و چیپ CH340 برای ارتباط پایدار، این برد برای انواع مختلف پروژه‌ها از جمله پروژه‌های آموزشی، رباتیک، صنعتی، و IoT کاربرد دارد.
