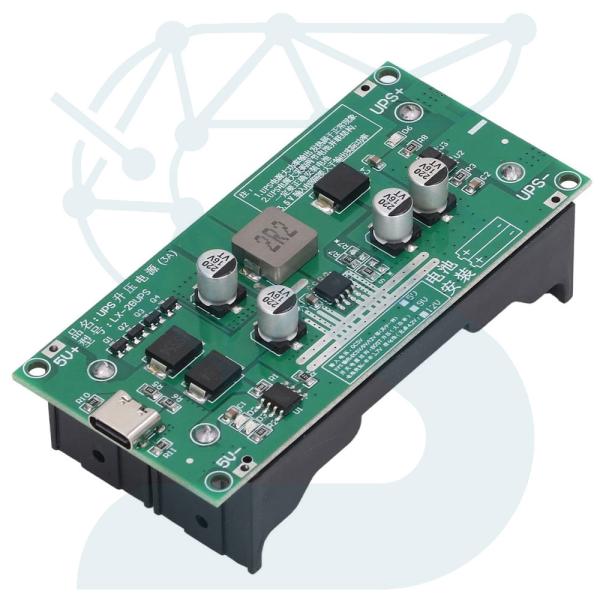

مشخصات کامل ماژول UPS با خروجی 12V 3A مدل LX-2BUPS
ماژول UPS مدل LX-2BUPS یک مدار کاربردی برای تامین برق پایدار در مواقع قطع یا نوسان برق ورودی است. این ماژول به‌صورت ویژه برای حفاظت و تغذیه تجهیزات حساس طراحی شده و می‌تواند از باتری‌های خارجی برای تامین انرژی استفاده کند. ماژول دارای خروجی 12 ولت 3 آمپر بوده و مناسب تجهیزات DC با نیاز به جریان بالا است.
کاربرد و ویژگی‌های اصلی ماژول:
-
منبع تغذیه اضطراری (UPS):
- عملکرد اصلی این ماژول تامین برق در هنگام قطع یا نوسان ولتاژ ورودی است.
- انتقال خودکار به منبع پشتیبان (باتری) بدون ایجاد وقفه.
-
خروجی پایدار:
- ولتاژ خروجی ثابت: 12 ولت.
- حداکثر جریان خروجی: 3 آمپر، مناسب برای تجهیزات حساس و پرمصرف.
-
پشتیبانی از باتری خارجی:
- مناسب باتری‌های لیتیوم‌یونی (Li-ion) یا سرب‌اسیدی (Lead-Acid).
- امکان عملکرد با باتری 11.1 ولت (3 سلول لیتیوم‌یونی) یا 12 ولت (سرب‌اسیدی).
-
محافظ‌های داخلی:
- محافظت در برابر اتصال کوتاه، اضافه بار جریان، و اضافه ولتاژ برای ایمنی تجهیزات و باتری.
-
عملکرد کم‌صدا و پایدار:
- طراحی شده برای عملکرد پایدار با نویز کم، مناسب برای تجهیزات حساس مانند روترها، دوربین‌های مداربسته، مودم‌ها و بردهای الکترونیکی.
-
ابعاد کوچک و نصب آسان:
- اندازه جمع‌وجور، مناسب برای پروژه‌های پرتابل و دستگاه‌های کوچک.
مشخصات فنی ماژول:
-
ورودی:
- ولتاژ ورودی: 12 ولت DC.
- جریان ورودی: متناسب با نیاز تجهیزات، حداکثر تا 3 آمپر.
-
خروجی:
- ولتاژ خروجی ثابت: 12 ولت DC.
- جریان خروجی: تا 3 آمپر.
-
ولتاژ باتری:
- ولتاژ پشتیبان باتری: 11.1 ولت - 12 ولت.
- کاربرد با باتری‌های چندسلولی یا پک‌های باتری 3 سلول لیتیوم‌یونی.
-
کارآیی:
- راندمان مدار: بالا (بیش از 90% برای تامین مصرف بهینه).
-
نحوه عملکرد:
- انتقال آنی از ورودی اصلی (برق شهری) به باتری در صورت قطع برق.
-
محدوده دمای کاری:
- -20°C تا +60°C (مناسب برای محیط‌های متنوع).
-
ابعاد:
- بسیار جمع‌وجور و سبک، مناسب نصب در مکان‌های محدود.
ویژگی‌های حفاظتی:
-
محافظت در برابر اتصال کوتاه:
- جلوگیری از آسیب به باتری یا تجهیزات متصل.
-
محافظت در برابر اضافه جریان:
- قطع جریان در صورت عبور جریان بیش از حد مجاز (بیشتر از 3 آمپر).
-
محافظت از اضافه ولتاژ:
- قطع خودکار مدار در صورت افزایش ولتاژ بیش از حد نرمال.
-
محافظ تخلیه عمیق باتری:
- جلوگیری از تخلیه کامل باتری و آسیب به آن.
کاربردهای ماژول LX-2BUPS:
-
روترها و مودم‌ها:
- برای تامین برق پایدار به مودم‌ها و روترهای اینترنت در زمان قطع برق.
-
دوربین‌های مداربسته (CCTV):
- تامین برق دوربین‌ها و DVR/NVR برای جلوگیری از وقفه در ضبط تصاویر.
-
تجهیزات پرتابل:
- مناسب برای تجهیزات صنعتی یا الکترونیکی که نیاز به برق دائمی دارند.
-
سیستم‌های مانیتورینگ:
- تامین برق پایدار سیستم‌های نظارتی، پزشکی یا آزمایشگاهی.
-
پروژه‌های DIY و سیستم‌های خانگی:
- استفاده در دستگاه‌های هوشمند خانگی و سیستم‌های خودساخته با نیاز به UPS.
نحوه استفاده از ماژول:
-
اتصال ورودی اصلی:
- ولتاژ 12 ولت DC را به ورودی ماژول متصل کنید (منبع تغذیه یا آداپتور).
-
اتصال باتری:
- باتری 11.1 ولت یا 12 ولت (لیتیوم یا سرب‌اسیدی) را به ترمینال مخصوص باتری متصل کنید.
- دقت شود قطب‌های مثبت و منفی به درستی و بدون اشتباه اتصال یابند.
-
اتصال خروجی:
- دستگاه هدف یا مصرف‌کننده‌ای که نیاز به 12 ولت 3 آمپر دارد (مانند مودم، روتر یا دوربین) را به خروجی متصل نمایید.
-
تست انتقال وضعیت:
- قطع برق ورودی را شبیه‌سازی کنید تا عملکرد خودکار ماژول در انتقال برق باتری بررسی شود.
نکات مهم هنگام استفاده:
-
تطبیق ولتاژ و جریان:
- ولتاژ ورودی، باتری، و دستگاه خروجی باید با مشخصات ماژول (12 ولت و حداکثر 3 آمپر) مطابقت داشته باشد. استفاده از ولتاژ یا جریان بالاتر ممکن است باعث خرابی ماژول شود.
-
کیفیت باتری:
- از باتری‌های با کیفیت بالا استفاده کنید تا عمر ماژول و دستگاه متصل بیشتر شود.
-
محافظت از گرما:
- از نصب ماژول در محیط‌های بسیار گرم یا در کنار دستگاه‌های گرمازا خودداری کنید.
-
کنترل جریان مصرفی:
- تجهیزات متصل باید در محدوده جریان خروجی ماژول (3 آمپر) قرار گیرند. اتصال مصرف‌کننده با جریان بیش از حد ممکن است باعث فعال شدن مدار محافظ یا آسیب شود.
-
بررسی ایمنی:
- به‌طور مرتب عملکرد ماژول را تست کنید و از کارکرد درست آن اطمینان حاصل کنید.
جمع‌بندی:
ماژول LX-2BUPS یک راهکار ساده و کاربردی برای تامین برق پایدار و محافظت از تجهیزات حساس در برابر قطع یا نوسان برق است. با ولتاژ خروجی 12 ولت و توان 3 آمپر، این ماژول انتخابی ایده‌آل برای دستگاه‌هایی مانند روتر، مودم، دوربین‌های مداربسته و تجهیزات خانگی یا صنعتی است
