مبدل سریال USB to TTL PL2303

  مبدل سریال USB to TTL PL2303

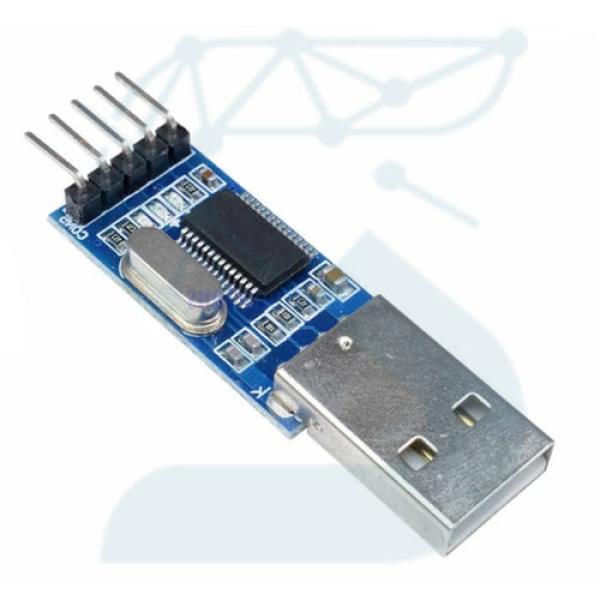

 مبدل USB to TTL PL2303 یکی از پرکاربردترین ابزارها برای تبدیل سیگنال‌های USB به سیگنال‌های TTL است که به طور گسترده در پروژه‌های الکترونیکی، برنامه‌ریزی میکروکنترلرها و ارتباط با ماژول‌های مختلف ا   ستفاده می‌شود. این مبدل بر اساس چیپ PL2303 ساخته شده که توسط شرکت Prolific طراحی شده است.

ویژگی‌های کلیدی PL2303

 1. عملکرد تبدیل:
 - تبدیل USB به TTL: این مبدل قابلیت تبدیل سیگنال‌های USB به سیگنال‌های سریال TTL را دارد که می‌توان از آن برای ارتباط با میکروکنترلرها، ماژول‌های ارتباطی و دیگر دستگاه‌های مبتنی بر سریال استفاده کرد.
 - پشتیبانی از پروتکل‌های مختلف: پشتیبانی از پروتکل‌های سریال مانند UART با قابلیت انتخاب سرعت انتقال داده (baud rate).

2. مشخصات فنی:
 - پروتکل ارتباطی: UART، که استانداردی برای ارتباط سریال بین دستگاه‌های الکترونیکی است.
 - ولتاژ عملیاتی: معمولاً 3.3V و 5V، که امکان استفاده در سیستم‌های مختلف را فراهم می‌کند.
 - سرعت انتقال داده: پشتیبانی از نرخ‌های انتقال مختلف تا 1Mbps، که برای بیشتر پروژه‌های الکترونیکی کافی است.

3. ویژگی‌های نرم‌افزاری و سازگاری:
 - سازگاری با سیستم‌عامل‌ها: این مبدل با سیستم‌عامل‌های مختلف از جمله Windows، Linux و macOS سازگار است و درایورهای لازم برای این سیستم‌عامل‌ها به راحتی در دسترس هستند.
 - پشتیبانی از Plug and Play: قابلیت شناسایی خودکار و نصب درایور بدون نیاز به تنظیمات پیچیده.

4. پین‌های اتصال:
 - VCC: برای تأمین ولتاژ تغذیه مبدل.
 - GND: اتصال به زمین.
 - TXD: ارسال داده‌ها (Transmit).
 - RXD: دریافت داده‌ها (Receive).
 - CTS/RTS: پین‌های کنترل جریان (در برخی مدل‌ها موجود است).

5. ابعاد و طراحی:
 - طراحی جمع‌وجور: با ابعاد کوچک و سبک، مناسب برای استفاده در پروژه‌های مختلف و قابل حمل.
 - کانکتور USB: نوع A یا micro USB برای اتصال به پورت USB کامپیوتر.

کاربردهای مبدل USB to TTL PL2303

 - ارتباط با میکروکنترلرها: برنامه‌ریزی و دیباگ میکروکنترلرهای مختلف مانند Arduino، AVR، STM32 و غیره.
 - ارتباط با ماژول‌های ارتباطی: استفاده در ماژول‌های Wi-Fi، بلوتوث، GPS، GSM و دیگر ماژول‌های مبتنی بر سریال.
 - دانلود و آپلود کد: انتقال و تبادل داده بین کامپیوتر و دستگاه‌های الکترونیکی.
 - سیستم‌های تعبیه‌شده: استفاده در پروژه‌های IoT و سیستم‌های تعبیه‌شده برای ارتباط سریال با دستگاه‌های جانبی.

مزایا و معایب مبدل PL2303

- مزایا:

 - نصب آسان: نصب و راه‌اندازی ساده با پشتیبانی از Plug and Play.
 - سازگاری گسترده: سازگاری با طیف وسیعی از سیستم‌عامل‌ها و دستگاه‌های مختلف.
 - عملکرد پایدار: تبدیل پایدار و دقیق سیگنال‌های USB به TTL.

- معایب:

 - نیاز به درایور: برای برخی سیستم‌عامل‌ها نیاز به نصب درایورهای خاص دارد.
 - حساسیت به ولتاژ: نیاز به دقت در انتخاب ولتاژ مناسب برای جلوگیری از آسیب به دستگاه.

نتیجه‌گیری

 مبدل USB to TTL PL2303 با قابلیت‌های پیشرفته و کاربردی خود، یکی از بهترین انتخاب‌ها برای افرادی است که به دنبال ابزاری برای تبدیل سیگنال‌های USB به TTL هستند. این مبدل با نصب آسان، سازگاری گسترده و   عملکرد پایدار، به عنوان یک ابزار ضروری در پروژه‌های الکترونیکی و برنامه‌نویسی میکروکنترلرها شناخته می‌شود.
