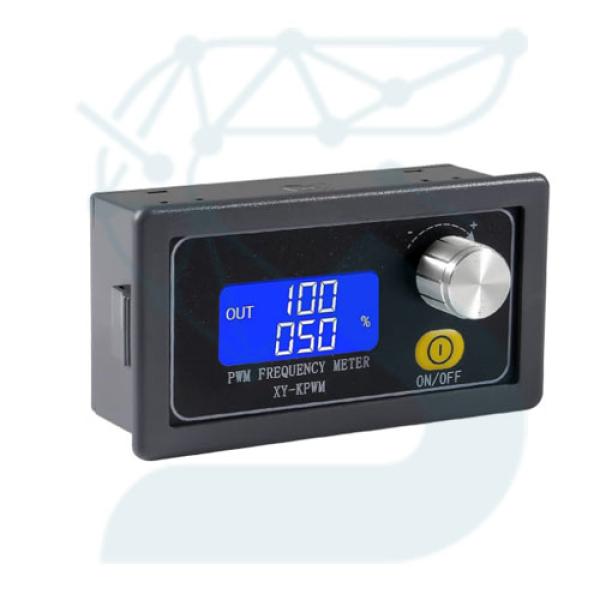

ماژول PWM پنلی مدل XY-KPWM:

معرفی ماژول XY-KPWM:

 ماژول PWM پنلی مدل XY-KPWM یک ابزار پیشرفته برای تولید سیگنال‌های PWM است که با طراحی دقیق و امکانات متنوع خود، به طور گسترده در آزمایشگاه‌ها، پروژه‌های تحقیقاتی، و کاربردهای صنعتی استفاده می‌شود. این  ماژول قابلیت‌های ویژه‌ای دارد که آن را از سایر محصولات مشابه متمایز می‌کند.

ویژگی‌های کلیدی:

 - ولتاژ کاری وسیع: ماژول XY-KPWM از ولتاژهای DC 3.3V تا 30V پشتیبانی می‌کند، که به آن انعطاف‌پذیری بالایی برای استفاده در پروژه‌های مختلف می‌دهد.
 - رنج فرکانس گسترده:
 - مد Normal: فرکانس 1 هرتز تا 150 کیلوهرتز با دقت 1%.
 - مد Fine: فرکانس 1 هرتز تا 15 کیلوهرتز با دقت 0.1%.
 - تنظیم دیوتی سایکل دقیق: از 0% تا 100% با دقت 1% در مد Normal و 0.1% در مد Fine.
 - خروجی با جریان قابل تنظیم: جریان سیگنال خروجی بین 5 تا 30 میلی‌آمپر با دامنه‌ای برابر با ولتاژ ورودی.
 - پشتیبانی از ارتباط سریال UART: با بادریت 9600 برای تنظیم و برنامه‌ریزی ماژول از طریق میکروکنترلرها.
 - نمایشگر LCD با وضوح بالا: نمایش دقیق و واضح فرکانس و دیوتی سایکل.

مزایای استفاده از XY-KPWM:

 - دقت بالا: با دقت‌های مختلف در دو مد کاری، این ماژول برای کاربردهای دقیق و حساس ایده‌آل است.
 - حافظه داخلی: تنظیمات پس از قطع برق حفظ می‌شوند، که از نیاز به تنظیم مجدد پس از هر بار خاموش و روشن شدن جلوگیری می‌کند.
 - نصب آسان: اندازه کوچک و طراحی پنلی، نصب و استفاده از ماژول را در فضاهای محدود آسان می‌کند.
 - قابلیت‌های پیشرفته: از جمله قفل عملکرد برای جلوگیری از تغییرات ناخواسته و نمایشگر LCD برای سهولت در تنظیمات.

کاربردهای اصلی:

 1. کنترل موتورهای DC: تنظیم سرعت و کنترل دقیق موتورهای DC.
 2. مدارهای آزمایشی: تولید سیگنال‌های مربعی برای تست و توسعه مدارهای الکترونیکی.
 3. سیستم‌های روشنایی: کنترل شدت نور در سیستم‌های LED با استفاده از دیوتی سایکل.
 4. مدارهای کنترلی: تولید پالس‌های قابل تنظیم برای میکروکنترلرها و مدارهای دیجیتال.

نحوه تنظیم و استفاده:

 برای تنظیم فرکانس و دیوتی سایکل، از ولوم موجود استفاده کنید. با فشار دادن ولوم وارد حالت تنظیم فرکانس شده و با چرخاندن آن، فرکانس مورد نظر را انتخاب کنید. فشار مجدد ولوم، شما را به حالت تنظیم دیوتی سایکل هدایت   می‌کند. پس از تنظیم، علامت چشمک‌زن را مشاهده خواهید کرد که نشان‌دهنده ذخیره تنظیمات است.

نتیجه‌گیری:

 ماژول PWM پنلی مدل XY-KPWM با ارائه امکانات متنوع و دقت بالا، یک انتخاب برتر برای مهندسان و توسعه‌دهندگان الکترونیک است. ویژگی‌های پیشرفته و کاربردهای گسترده آن، این ماژول را به ابزاری مناسب برای   پروژه‌های مختلف تبدیل کرده است.
