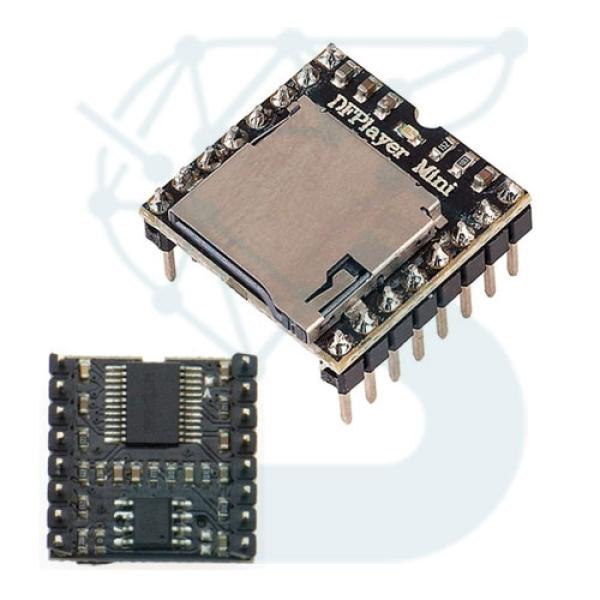

ماژول DFPlayer Mini

ماژول DFPlayer Mini یک ماژول پخش‌کننده MP3 کوچک و بسیار مقرون به صرفه است که برای پخش فایل‌های صوتی از کارت حافظه microSD طراحی شده است. این ماژول به‌ویژه در پروژه‌های مبتنی بر آردوینو و رزبری‌پای کاربرد زیادی دارد و به‌راحتی به سیستم‌های مختلف صوتی متصل می‌شود. ماژول DFPlayer Mini قادر است فایل‌های MP3 و WAV را پخش کند و از قابلیت‌های متنوعی مانند کنترل حجم صدا، توقف، پخش پیوسته و حتی پخش از یک فایل خاص پشتیبانی می‌کند.

مشخصات فنی

1. پشتیبانی از فایل‌های صوتی:

   • این ماژول قابلیت پخش فایل‌های MP3 و WAV را از کارت microSD دارد.
   • پشتیبانی از فرمت‌های مختلف: به غیر از فرمت MP3، این ماژول قادر به پخش فایل‌های WAV با نرخ نمونه‌برداری ۸ کیلوهرتز تا ۴۸ کیلوهرتز است.

2. ولتاژ کاری:

   • ولتاژ تغذیه: ماژول DFPlayer Mini معمولاً با ولتاژ ۳.۳ ولت تا ۵ ولت DC کار می‌کند، که آن را برای اتصال به میکروکنترلرهایی مانند آردوینو مناسب می‌سازد.

3. کنترل پخش و توقف:

   • پخش و توقف فایل‌ها از طریق پین‌های کنترلی و پروتکل سریال انجام می‌شود.
   • این ماژول از پروتکل UART برای ارتباط با میکروکنترلر استفاده می‌کند. بنابراین، می‌توانید به راحتی از طریق پین‌های TX و RX برای ارسال دستورات پخش و توقف استفاده کنید.

4. کنترل صدا:

   • ماژول دارای خروجی صدا به صورت آنالوگ است که می‌توانید آن را به اسپیکر یا آمپلی‌فایر متصل کنید.
   • همچنین، شما می‌توانید از طریق دستورات سریال، حجم صدا را تنظیم کنید.

5. پورت‌های ورودی و خروجی:

   • پورت‌های ورودی شامل پین‌های TX/RX برای ارتباط سریال با میکروکنترلر و پین‌های SPK+ و SPK- برای اتصال به اسپیکر.
   • پین‌های کنترلی مانند Loop, Play, Pause, Stop برای مدیریت پخش فایل‌ها.

6. حافظه و ذخیره‌سازی:

   • فایل‌های صوتی باید بر روی کارت microSD ذخیره شوند.
   • این ماژول از کارت‌های microSD تا ظرفیت ۳۲ گیگابایت پشتیبانی می‌کند.

7. ابعاد:

   • ماژول DFPlayer Mini ابعادی کوچک و جمع‌وجور دارد که برای استفاده در پروژه‌های مبتنی بر آردوینو بسیار مناسب است.

نحوه استفاده

برای استفاده از ماژول DFPlayer Mini با میکروکنترلرهایی مانند آردوینو، باید مراحل زیر را دنبال کنید:

1. اتصال ماژول به آردوینو:

   • VCC ماژول را به پین ۵ ولت آردوینو متصل کنید.
   • GND ماژول را به پین GND آردوینو متصل کنید.
   • TX ماژول به پین RX آردوینو و RX ماژول به پین TX آردوینو متصل می‌شود.
   • SPK+ و SPK- برای اتصال به اسپیکر.

2. تنظیم کارت microSD:

   • کارت microSD را در ماژول قرار دهید و فایل‌های MP3 یا WAV را در ریشه (root) کارت ذخیره کنید. به‌طور معمول، فایل‌ها باید با فرمت‌های استاندارد و بدون پوشه‌بندی ذخیره شوند.

3. کدنویسی برای آردوینو:

   • برای ارسال دستورات به ماژول DFPlayer Mini از کتابخانه‌هایی مانند DFRobotDFPlayerMini استفاده کنید.
   • برای مثال، برای شروع پخش فایل اول از کارت SD می‌توانید از کد زیر استفاده کنید:


   #include <SoftwareSerial.h>
   #include <DFRobotDFPlayerMini.h>

   SoftwareSerial mySoftwareSerial(10, 11); // RX, TX
   DFRobotDFPlayerMini myDFPlayer;

   void setup()
   {
     mySoftwareSerial.begin(9600);  // تنظیم سرعت سریال
     Serial.begin(9600);  // برای دیباگ

     if (!myDFPlayer.begin(mySoftwareSerial)) {  // بررسی اتصال به DFPlayer
       Serial.println("DFPlayer not detected.");
       while(true);  // توقف در صورت عدم شناسایی
     }

     myDFPlayer.volume(20);  // تنظیم حجم صدا (0 تا 30)
     myDFPlayer.play(1);  // پخش فایل 1
   }

   void loop()
   {
     // در این قسمت می‌توانید دستورات اضافی برای کنترل پخش و توقف اضافه کنید
   }


4. کنترل پخش و توقف:

   • برای کنترل فایل‌های صوتی از دستورات زیر استفاده می‌شود:
     • myDFPlayer.play(1); → پخش فایل شماره 1.
     • myDFPlayer.pause(); → توقف پخش.
     • myDFPlayer.next(); → پخش فایل بعدی.
     • myDFPlayer.previous(); → پخش فایل قبلی.
     • myDFPlayer.volume(20); → تنظیم حجم صدا.

5. حجم صدا:

   • با استفاده از دستور myDFPlayer.volume() می‌توانید حجم صدا را تنظیم کنید. مقدار بین ۰ تا ۳۰ قابل تنظیم است.

مزایا

• ابعاد کوچک و قیمت مقرون به صرفه: برای پروژه‌های DIY و سیستم‌های صوتی کوچک مناسب است.
• پشتیبانی از میکروکنترلرهای مختلف: می‌توانید از این ماژول با هر میکروکنترلری که پورت سریال دارد، مانند آردوینو، استفاده کنید.
• کنترل دقیق و ساده: می‌توانید به‌راحتی از طریق پروتکل سریال یا پین‌های کنترلی، پخش، توقف و حجم صدا را کنترل کنید.
• پشتیبانی از کارت microSD با ظرفیت بالا: پشتیبانی از کارت‌های microSD تا ۳۲ گیگابایت امکان ذخیره تعداد زیادی فایل صوتی را فراهم می‌آورد.

معایب

• عدم پشتیبانی از فرمت‌های دیگر: فقط فرمت‌های MP3 و WAV پشتیبانی می‌شود، بنابراین نمی‌توانید فایل‌های صوتی با فرمت‌های دیگر مانند OGG یا FLAC را پخش کنید.
• نیاز به کارت microSD: برای استفاده از این ماژول به یک کارت microSD نیاز دارید که می‌تواند هزینه اضافی ایجاد کند.
• خروجی صدا آنالوگ: اگر نیاز به خروجی دیجیتال یا کیفیت صوتی بالاتر دارید، ممکن است این ماژول مناسب نباشد.

کاربردها

ماژول DFPlayer Mini در پروژه‌های متنوعی کاربرد دارد، از جمله:

1. پروژه‌های مبتنی بر آردوینو: برای پخش صدا در پروژه‌های مختلف مانند هشدارها، موزیک پلیرهای ساده، و سیستم‌های تعاملی.
2. سیستم‌های صوتی خودکار: در پروژه‌هایی که نیاز به پخش پیام‌های صوتی از کارت microSD دارند.
3. پروژه‌های رباتیک: برای ایجاد صدای تعامل یا سیستم‌های صوتی در ربات‌ها.
4. پروژه‌های آموزشی: برای آموزش نحوه کار با سیستم‌های صوتی و ذخیره‌سازی داده‌ها.

نتیجه‌گیری

ماژول DFPlayer Mini یک ابزار بسیار کارآمد، کوچک و مقرون به صرفه برای پخش فایل‌های صوتی در پروژه‌های مبتنی بر میکروکنترلرها است. با پشتیبانی از فایل‌های MP3 و WAV، پورت‌های کنترلی متعدد، و قابلیت‌های تنظیم حجم صدا، این ماژول گزینه‌ای عالی برای انواع پروژه‌های صوتی و رباتیک به‌حساب می‌آید.
