ماژول کیپد 4*4 لمسی خازنی مدل TTP229

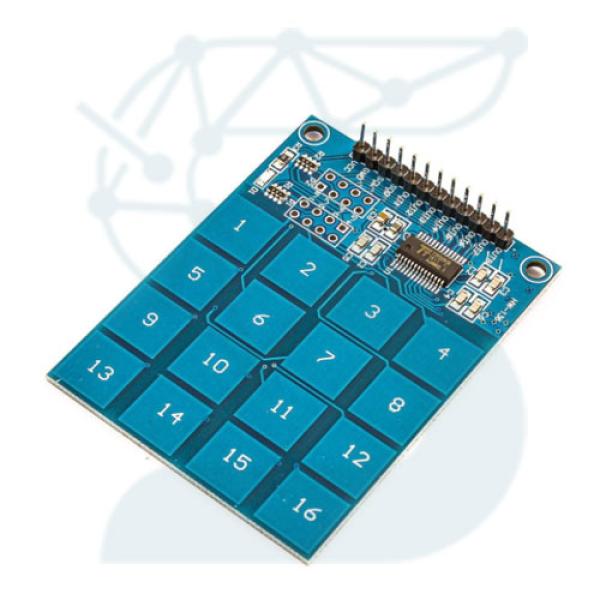

ماژول کیپد 4x4 لمسی خازنی مدل TTP229

ماژول کیپد لمسی خازنی 4x4 مدل TTP229 یک ابزار بسیار کارآمد و محبوب در پروژه‌های الکترونیکی است که برای تشخیص لمس‌های خازنی طراحی شده است. این ماژول به جای دکمه‌های مکانیکی، از تکنولوژی خازنی برای تشخیص تماس انگشت استفاده می‌کند که باعث افزایش طول عمر و پایداری بالاتر آن می‌شود. این ویژگی‌ها آن را به گزینه‌ای مناسب برای استفاده در پروژه‌هایی که نیاز به کنترل صفحه‌کلید دارند، تبدیل می‌کند.

ویژگی‌های برجسته ماژول TTP229

1. تکنولوژی لمسی خازنی

• ماژول TTP229 از تکنولوژی خازنی برای تشخیص لمس استفاده می‌کند. در این تکنولوژی، زمانی که انگشت شما به سطح ماژول نزدیک می‌شود، یک تغییر خازنی ایجاد می‌شود که توسط مدار داخلی تشخیص داده می‌شود. برخلاف دکمه‌های مکانیکی که ممکن است آسیب ببینند یا فرسوده شوند، این نوع تکنولوژی عملاً طول عمر نامحدودی دارد و در برابر آسیب‌های فیزیکی مقاوم است.

2. ساختار شبکه 4x4

• کیپد دارای 16 کلید است که در یک شبکه 4x4 چیده شده‌اند. این ساختار این امکان را می‌دهد که شما 16 کلید مستقل داشته باشید که می‌توانند برای ورودی داده‌ها، تنظیمات یا کنترل‌های مختلف استفاده شوند. به این ترتیب، شما می‌توانید این ماژول را در پروژه‌های مختلفی که نیاز به تعدادی کلید دارند، استفاده کنید.

3. خروجی دیجیتال

• ماژول TTP229 دارای خروجی دیجیتال است که به راحتی می‌تواند به میکروکنترلرها (مثل آردوینو) متصل شود. سیگنال‌های دیجیتال تولیدی آن (HIGH و LOW) می‌توانند توسط پردازنده‌ها پردازش شوند و باعث واکنش‌های مختلف شوند.

4. پشتیبانی از ولتاژ کاری پایین

• ولتاژ عملیاتی این ماژول بین 2.4 تا 5.5 ولت است که آن را برای میکروکنترلرهایی مانند آردوینو (که معمولاً با 5V یا 3.3V کار می‌کنند) کاملاً مناسب می‌سازد. این ویژگی باعث می‌شود که این ماژول در پروژه‌های مختلف با نیاز به ولتاژ پایین کاربردی باشد.

5. مصرف انرژی کم

• ماژول TTP229 در مقایسه با سایر ماژول‌های مشابه، مصرف انرژی بسیار پایینی دارد و این ویژگی به‌ویژه در پروژه‌های باتری‌خور اهمیت دارد. این امر باعث می‌شود که ماژول برای پروژه‌هایی که نیاز به مصرف انرژی کم دارند، مانند دستگاه‌های قابل حمل، بسیار مناسب باشد.

6. آسانی در استفاده

• اتصال و پیکربندی این ماژول بسیار ساده است. تنها کافی است که پایه‌های VCC و GND ماژول به منبع تغذیه متصل شود و پین‌های خروجی به ورودی‌های دیجیتال میکروکنترلر وصل شوند.

کاربردهای ماژول TTP229

این ماژول می‌تواند در کاربردهای مختلفی به‌ویژه در پروژه‌های اتوماسیون خانگی، سیستم‌های امنیتی، رباتیک و حتی پروژه‌های آموزشی مورد استفاده قرار گیرد. در اینجا به برخی از مهم‌ترین کاربردها اشاره می‌کنیم:

1. کنترل پنل‌های لمسی در پروژه‌های خانگی هوشمند

• از ماژول TTP229 می‌توان در پروژه‌های خانه هوشمند استفاده کرد تا پنل‌های کنترلی لمسی برای روشن/خاموش کردن لوازم خانگی، کنترل دما و یا تنظیم نورپردازی طراحی کرد.

2. سیستم‌های امنیتی

• برای ساخت دستگاه‌های رمز عبور یا سیستم‌های کنترل دسترسی از این ماژول استفاده می‌شود. می‌توان از آن به‌عنوان ورودی رمز عبور دیجیتال استفاده کرد که به‌جای دکمه‌های مکانیکی، از لمس انگشت بهره می‌برد.

3. پروژه‌های رباتیک

• در ربات‌ها و دستگاه‌های خودکار، این ماژول می‌تواند برای کنترل ورودی‌های مختلف مانند تغییر جهت، سرعت یا عملکردهای دیگر استفاده شود. این کیپد لمسی می‌تواند به‌عنوان کنترلر ربات برای تنظیم ویژگی‌های ربات استفاده شود.

4. پروژه‌های آموزشی

• در پروژه‌های آموزشی و کارگاه‌ها، از ماژول TTP229 برای آموزش کار با صفحه‌کلیدهای لمسی و چگونگی استفاده از این تکنولوژی در مدارهای الکترونیکی استفاده می‌شود. این ماژول به‌ویژه برای نمایش کاربردهای عملی تکنولوژی لمسی و الکترونیک دیجیتال مفید است.

5. کنترل پنل‌ها در نمایشگاه‌ها و مراکز تجاری

• این ماژول در مراکز تجاری یا نمایشگاه‌ها نیز می‌تواند برای نمایش اطلاعات و دریافت ورودی از کاربران به‌عنوان یک صفحه‌کلید دیجیتال لمسی استفاده شود.

راه‌اندازی ماژول TTP229

برای راه‌اندازی ماژول TTP229، مراحل زیر را می‌توانید دنبال کنید:

1. اتصال به میکروکنترلر:

   • پایه VCC ماژول به تغذیه (بین 2.4V تا 5.5V) و پایه GND به زمین میکروکنترلر متصل می‌شود.
   • خروجی‌های دیجیتال ماژول به پین‌های ورودی دیجیتال میکروکنترلر وصل می‌شوند. این پین‌ها به صورت سیگنال HIGH یا LOW بسته به لمس یا عدم لمس کلیدها سیگنال می‌دهند.

2. پیکربندی کد (برای آردوینو):

   • در پلتفرم‌هایی مثل آردوینو، می‌توانید از کتابخانه‌های آماده برای خواندن ورودی‌های کیپد استفاده کنید.
   • کد ساده‌ای برای خواندن لمس‌ها به صورت زیر خواهد بود:


   const int keypad[] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13}; // پین‌های ورودی
   void setup() {
     for (int i = 0; i < 12; i++) {
       pinMode(keypad[i], INPUT);
     }
     Serial.begin(9600);
   }

   void loop() {
     for (int i = 0; i < 12; i++) {
       if (digitalRead(keypad[i]) == HIGH) {
         Serial.print("Key ");
         Serial.print(i + 1);
         Serial.println(" pressed");
       }
     }
   }


3. تنظیمات و کالیبراسیون:

   • اگر نیاز به کالیبراسیون حساسیت لمس دارید، می‌توانید از مقاومت‌های اضافی یا تنظیمات نرم‌افزاری برای بهینه‌سازی عملکرد استفاده کنید.

مزایا و معایب

مزایا:

• طول عمر بالا: به دلیل استفاده از تکنولوژی خازنی، طول عمر ماژول بسیار بیشتر از دکمه‌های مکانیکی است.
• پایداری و دقت بالا: حساسیت لمس بالا و تشخیص دقیق لمس.
• مصرف انرژی کم: مناسب برای پروژه‌هایی که نیاز به کارکرد طولانی‌مدت با باتری دارند.
• طراحی جمع و جور: ابعاد کوچک و نصب آسان در پروژه‌های مختلف.

معایب:

• حساسیت به محیط: ممکن است در شرایط خاصی مثل رطوبت یا تغییرات دما، عملکرد دچار مشکل شود.
• محدودیت در تشخیص لمس‌های هم‌زمان: در برخی از مدل‌ها، تشخیص چند لمس همزمان ممکن است به درستی صورت نگیرد.

جمع‌بندی

ماژول کیپد 4x4 لمسی خازنی TTP229 یک انتخاب عالی برای پروژه‌های الکترونیکی است که نیاز به ورودی صفحه‌کلید دارند. با قابلیت‌های منحصر به فرد خود در زمینه فناوری لمسی خازنی، این ماژول مزایای زیادی از جمله طول عمر بالا، طراحی ساده و مصرف کم انرژی را ارائه می‌دهد. این ماژول به راحتی با میکروکنترلرها و سیستم‌های دیجیتال دیگر ادغام می‌شود و می‌تواند در پروژه‌های مختلفی از جمله کنترل پنل‌های لمسی، سیستم‌های امنیتی، و پروژه‌های رباتیک مورد استفاده قرار گیرد.
