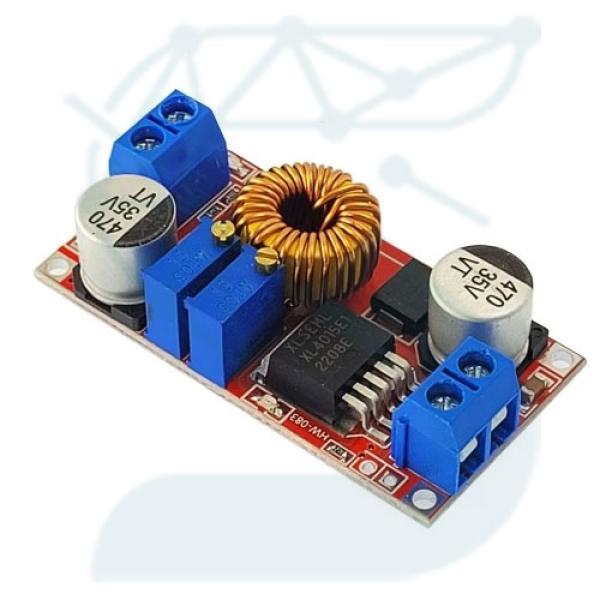

ماژول   StepDown XL4015   یک   مبدل DC-DC کاهنده (Buck Converter)   است که برای کاهش ولتاژ ورودی به یک ولتاژ خروجی پایین‌تر طراحی شده است. این ماژول از تراشه   XL4015   برای کنترل عملیات کاهندگی استفاده می‌کند و ویژگی‌های خاصی از جمله   کنترل جریان   را نیز در خود گنجانده است. در اینجا به جزئیات بیشتر در مورد این ماژول پرداخته‌ام:



---





1.   ولتاژ ورودی و خروجی  :

   - ولتاژ ورودی: این ماژول می‌تواند ولتاژهای ورودی بین   6V   تا   40V   را پردازش کند.

   - ولتاژ خروجی: ولتاژ خروجی قابل تنظیم از   1.25V   تا   36V   است که بستگی به تنظیمات پتانسیومتر دارد.



2.   جریان خروجی  :

   - این ماژول می‌تواند جریان خروجی   حداکثر 5A   را ارائه دهد، که برای بسیاری از پروژه‌های الکترونیکی با نیاز به جریان‌های نسبتا بالا مناسب است.



3.   کنترل جریان (Current Limiting)  :

   - یکی از ویژگی‌های برجسته این ماژول،   کنترل جریان   است که به شما این امکان را می‌دهد که حداکثر جریان خروجی را تنظیم کنید. این ویژگی برای جلوگیری از آسیب رسیدن به مدارها و باتری‌ها هنگام استفاده در پروژه‌های حساس بسیار مهم است. با استفاده از یک پتانسیومتر جداگانه می‌توان حداکثر جریان را محدود کرده و از خراب شدن مدارهای حساس در برابر جریان‌های بیش از حد محافظت کرد.



4.   بازدهی بالا  :

   - این ماژول دارای بازدهی بسیار خوبی است که می‌تواند به حدود   95%   برسد، این ویژگی باعث کاهش تولید حرارت و افزایش عمر مفید مدار می‌شود.



5.   دما و عملکرد  :

   - با توجه به طراحی مناسب و سیستم خنک‌کنندگی، این ماژول می‌تواند در دماهای مختلف به خوبی عمل کند، به خصوص زمانی که جریان‌های بالا از آن عبور می‌کنند. البته برای استفاده‌های با جریان بالا، توصیه می‌شود که از یک   هیت سینک   یا خنک‌کننده مناسب استفاده کنید.



---





1.   پروژه‌های باتری و شارژر  :

   - یکی از کاربردهای اصلی این ماژول در   سیستم‌های باتری   است. به عنوان مثال، در   پروژه‌های انرژی خورشیدی   یا   سیستم‌های شارژر باتری   برای تبدیل ولتاژ بالاتر (مانند 12V یا 24V) به ولتاژ پایین‌تر برای شارژ باتری‌های 5V یا 3.3V استفاده می‌شود.



2.   مدارات میکروکنترلر و آردوینو  :

   - ماژول XL4015 به راحتی می‌تواند ولتاژ بالاتر ورودی (مثلاً 12V یا 24V) را به ولتاژ پایین‌تر برای تغذیه   میکروکنترلرها   مانند آردوینو، رزبری پای یا دیگر سیستم‌های مبتنی بر میکروکنترلر تبدیل کند.



3.   پروژه‌های رباتیک و الکترونیکی  :

   - در پروژه‌های   روباتیک   که نیاز به تأمین ولتاژهای مختلف برای بخش‌های مختلف ربات دارند، این ماژول بسیار مفید است. برای مثال، می‌توان از آن برای تأمین ولتاژ مناسب برای موتورهای DC، سنسورها، و سایر اجزای ربات استفاده کرد.



4.   استفاده در منابع تغذیه قابل تنظیم  :

   - با توجه به اینکه این ماژول قابلیت تنظیم ولتاژ خروجی را دارد، می‌توان از آن در ساخت   منابع تغذیه قابل تنظیم   استفاده کرد که نیاز به ولتاژهای مختلف دارند.



5.   تأمین تغذیه برای تجهیزات پرمصرف  :

   - برای تجهیزاتی که به ولتاژ پایین‌تری نیاز دارند اما از یک منبع تغذیه با ولتاژ بالا استفاده می‌کنند، این ماژول به عنوان مبدل کاهنده عمل می‌کند. برای مثال، در سیستم‌هایی که از ولتاژ 24V استفاده می‌کنند و نیاز به ولتاژ 5V برای تغذیه یک دستگاه دارند.



---





     مزایا:

-   کنترل جریان  : یکی از ویژگی‌های منحصر به فرد این ماژول، قابلیت   کنترل جریان   است که به محافظت از مدار در برابر جریان‌های بالا کمک می‌کند.

-   بازده بالا  : این ماژول با بازدهی بالا تا 95% عمل می‌کند که منجر به کاهش حرارت و بهینه‌سازی انرژی می‌شود.

-   قابلیت تنظیم ولتاژ و جریان  : شما می‌توانید ولتاژ و جریان خروجی را به راحتی تنظیم کنید، که این امکان را به شما می‌دهد که در پروژه‌های مختلف از این ماژول استفاده کنید.

-   حفاظت‌های داخلی  : این ماژول دارای حفاظت در برابر   اضافه‌بار   و   اتصال کوتاه   است که ایمنی آن را در هنگام استفاده افزایش می‌دهد.

-   قیمت مناسب  : به نسبت قابلیت‌ها و ویژگی‌های این ماژول، قیمت آن به طور قابل توجهی مناسب است.



     معایب:

-   حداکثر جریان محدود  : حداکثر جریان خروجی این ماژول 5A است که برای برخی از پروژه‌ها ممکن است ناکافی باشد. برای جریان‌های بالاتر، باید از ماژول‌های دیگری استفاده کرد.

-   نیاز به خنک‌کننده در بارهای سنگین  : در صورت استفاده از این ماژول در بارهای سنگین یا جریان‌های بالا، ممکن است نیاز به نصب هیت سینک یا سیستم‌های خنک‌کننده باشد تا از داغ شدن بیش از حد جلوگیری شود.



---





ماژول   StepDown XL4015   با ویژگی‌های کنترل جریان و قابلیت تنظیم ولتاژ، یک گزینه بسیار مناسب برای کاربردهایی است که نیاز به تبدیل ولتاژ و جریان در مدارهای الکترونیکی دارند. این ماژول به ویژه در پروژه‌های الکترونیکی و رباتیکی که به ولتاژهای مختلف نیاز دارند، بسیار مفید است و با ویژگی‌هایی مانند بازده بالا و محافظت در برابر اضافه‌بار، ایمنی و کارایی مناسبی را برای پروژه‌های شما فراهم می‌کند.



اگر پروژه شما نیاز به تغذیه دستگاه‌ها با ولتاژهای مختلف و جریان‌های قابل تنظیم دارد، این ماژول می‌تواند یک انتخاب عالی برای شما باشد.
