ویژگی‌ها و مشخصات فنی ماژول HX711
-
تبدیل سیگنال آنالوگ به دیجیتال (ADC):
- ماژول HX711 سیگنال آنالوگ تولید شده توسط لودسل را به یک سیگنال دیجیتال با وضوح 24 بیت تبدیل می‌کند. این دقت بالا به شما این امکان را می‌دهد که تغییرات وزن را با دقت زیاد اندازه‌گیری کنید.
- این ویژگی به ویژه در کاربردهایی که نیاز به اندازه‌گیری دقیق و حساس وزن دارند، مفید است.
-
ورودی‌های Differential:
- ماژول HX711 از ورودی‌های تفاضلی (Differential Input) برای دریافت سیگنال از لودسل استفاده می‌کند که این نوع ورودی برای حذف نویز و بهبود دقت اندازه‌گیری بسیار مفید است.
-

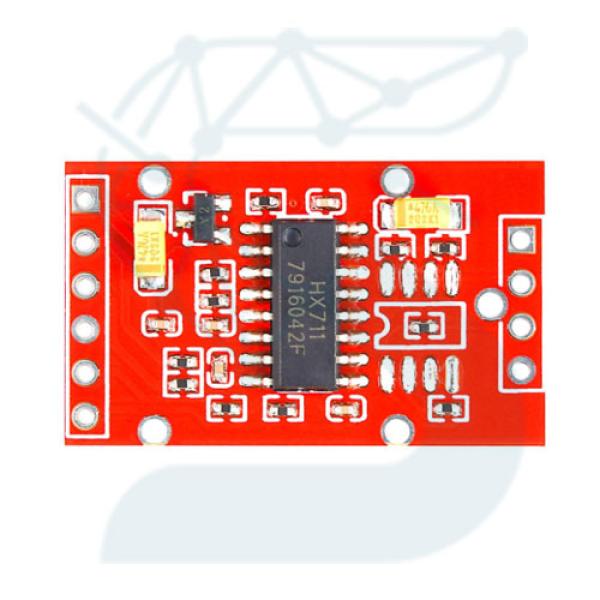

برد قرمز:
- به طور معمول، برد قرمز در این ماژول برای جذب بهتر و تسهیل اتصال با سیستم‌های مختلف طراحی شده است. این برد معمولاً دارای پایه‌های ساده و اتصال‌پذیر برای استفاده راحت در پروژه‌های الکترونیکی است.
-
پیکربندی و راه‌اندازی ساده:
- ماژول HX711 به راحتی به آردوینو یا هر میکروکنترلر دیگری متصل می‌شود. تنها نیاز به دو پین برای Data و Clock است که به راحتی به پین‌های میکروکنترلر وصل می‌شود.
- این ماژول از پروتکل ارتباط سریال (Serial Communication) برای ارسال داده‌ها استفاده می‌کند.
-
توان مصرفی کم:
- HX711 برای مصرف انرژی بهینه طراحی شده و تنها در هنگام اندازه‌گیری فعال است. این ویژگی به کاهش مصرف باتری در پروژه‌های قابل حمل کمک می‌کند.
-
پشتیبانی از چند لودسل:
- این ماژول قادر است به چند لودسل متصل شود و به راحتی چندین سنسور وزن را به طور هم‌زمان پردازش کند.
-
ولتاژ کارکرد:
- HX711 در ولتاژهای معمول 5 ولت کار می‌کند که آن را برای استفاده در میکروکنترلرهایی مانند آردوینو یا رزبری پای بسیار مناسب می‌سازد.
نحوه اتصال و راه‌اندازی ماژول HX711
-
اتصال لودسل به HX711:
- لودسل معمولاً چهار سیم دارد: دو سیم برای تغذیه و دو سیم برای خروجی سیگنال.
- سیم‌های E+ و E- برای تغذیه لودسل استفاده می‌شوند.
- سیم‌های A+ و A- برای دریافت سیگنال خروجی از لودسل به ماژول HX711 متصل می‌شوند.
-
اتصال HX711 به میکروکنترلر (مثلاً آردوینو):
- VCC: به پین تغذیه 5 ولت آردوینو وصل می‌شود.
- GND: به زمین آردوینو وصل می‌شود.
- DT: به پین داده آردوینو (مثلاً پین 3).
- SCK: به پین ساعت آردوینو (مثلاً پین 2).
-
نصب کتابخانه HX711 در آردوینو:
- برای ارتباط آسان با ماژول و دریافت داده‌های لودسل، باید کتابخانه HX711 را در آردوینو IDE نصب کنید. این کتابخانه به شما امکان می‌دهد تا به راحتی داده‌های دیجیتال را از HX711 دریافت کرده و آنها را پردازش کنید.
-
کالیبراسیون لودسل:
- پس از اتصال و راه‌اندازی ماژول، لازم است تا لودسل کالیبره شود تا وزن دقیق را نمایش دهد. این مرحله معمولاً با تنظیم یک فاکتور مقیاس انجام می‌شود که می‌توانید آن را به صورت دستی یا با استفاده از اشیاء مرجع وزن ثابت انجام دهید.
کاربردهای ماژول HX711
-
دستگاه‌های توزین:
- از ماژول HX711 به‌طور گسترده در ترازوهای دیجیتال، دستگاه‌های اندازه‌گیری وزن صنعتی و پروژه‌های خانگی برای اندازه‌گیری وزن استفاده می‌شود.
-
روباتیک:
- در پروژه‌های رباتیک و دستگاه‌های خودکار که نیاز به اندازه‌گیری وزن دارند، این ماژول می‌تواند برای اندازه‌گیری دقیق وزن اجسام یا مواد در ربات‌ها استفاده شود.
-
کشاورزی و صنعت:
- برای نظارت بر وزن محصولات کشاورزی و سیستم‌های توزین مواد غذایی در کارخانجات و صنایع بسته‌بندی از این ماژول بهره‌برداری می‌شود.
-
پروژه‌های DIY و خانگی:
- بسیاری از سازندگان و علاقه‌مندان به الکترونیک از ماژول HX711 در پروژه‌های خود استفاده می‌کنند، مانند ساخت ترازوهای دیجیتال خانگی، سیستم‌های اندازه‌گیری مواد یا حتی پروژه‌های خاص مانند نمایشگرهای وزن.
-
برنامه‌های پزشکی:
- در برخی از دستگاه‌های پزشکی که به اندازه‌گیری دقیق وزن نیاز دارند، مانند ترازوهای پزشکی یا سیستم‌های اندازه‌گیری فشار خون، از HX711 به عنوان بخش اصلی سیستم اندازه‌گیری وزن استفاده می‌شود.
مزایا و معایب ماژول HX711
مزایا:
- دقت بالا با تبدیل سیگنال 24 بیتی.
- راه‌اندازی ساده و مناسب برای پروژه‌های DIY.
- توان مصرفی کم و مناسب برای استفاده در سیستم‌های قابل حمل.
- پشتیبانی از لودسل‌های مختلف و قابلیت اتصال چند لودسل.
- پروتکل سریال ساده که کار با آن را آسان می‌کند.
معایب:
- حساسیت به نویز: به دلیل اینکه لودسل‌ها سیگنال‌های آنالوگ ضعیفی تولید می‌کنند، هر گونه نویز الکترونیکی می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد.
- پایداری در برابر تغییرات دما: لودسل‌ها ممکن است در دماهای مختلف رفتار متفاوتی داشته باشند که به دقت اندازه‌گیری تأثیر می‌گذارد.
جمع‌بندی
ماژول HX711 یک گزینه عالی برای کسانی است که نیاز به خواندن و پردازش داده‌های لودسل با دقت بالا دارند. این ماژول به‌ویژه برای پروژه‌های اندازه‌گیری وزن و سیستم‌های توزین در صنایع مختلف مناسب است. قابلیت اتصال آسان به آردوینو و پروتکل ساده ارتباطی از دیگر ویژگی‌های برجسته این ماژول است که آن را به یک انتخاب محبوب برای پروژه‌های خانگی و صنعتی تبدیل کرده است.
