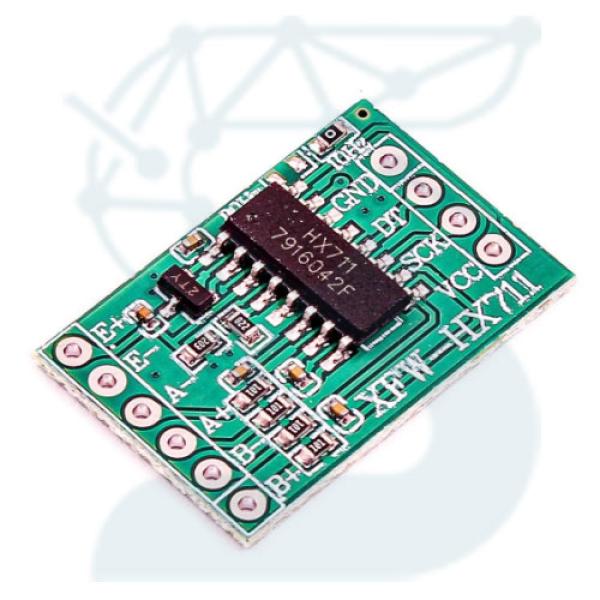

ماژول لودسل مدل HX711 با برد سبز

ماژول HX711 یک دستگاه تقویت‌کننده سیگنال و مبدل آنالوگ به دیجیتال (ADC) است که برای خواندن سیگنال‌های ورودی از لودسل‌ها طراحی شده است. این ماژول بیشتر در پروژه‌هایی که به اندازه‌گیری وزن یا نیرو نیاز دارند، مانند ترازوی دیجیتال، سیستم‌های وزن‌کشی، یا پروژه‌های مربوط به سنجش فشار و بار استفاده می‌شود.

برد سبز معمولاً به یک نسخه خاص از ماژول HX711 اطلاق می‌شود که دارای طرح مدار چاپی (PCB) سبز است. این برد با ویژگی‌ها و قابلیت‌های مشابه سایر مدل‌های HX711 عمل می‌کند، ولی به دلیل طراحی مناسب و ساختار ویژه، به محبوبیت بیشتری دست یافته است.

مشخصات فنی ماژول HX711 با برد سبز

1. مبدل آنالوگ به دیجیتال (ADC):

   • ماژول HX711 دارای یک مبدل آنالوگ به دیجیتال با دقت 24 بیتی است که قابلیت خواندن سیگنال‌های ضعیف لودسل‌ها را با دقت بالا فراهم می‌کند.
   • این ویژگی برای اندازه‌گیری دقیق وزن یا نیرو بسیار مهم است، به‌ویژه در پروژه‌هایی که دقت بالایی نیاز دارند.

2. تقویت‌کننده داخلی:

   • HX711 دارای تقویت‌کننده داخلی است که می‌تواند سیگنال‌های خروجی از لودسل‌ها را تقویت کرده و آن‌ها را به سطحی مناسب برای پردازش تبدیل کند.
   • این تقویت‌کننده معمولاً می‌تواند چندین سطح تقویت مختلف (تقریباً 32، 64 و 128 برابر) را ارائه دهد که به شما این امکان را می‌دهد که سیگنال‌های ضعیف را تقویت کنید تا مقدار واقعی وزن به درستی خوانده شود.

3. ورودی برای لودسل:

   • HX711 برای اتصال به لودسل‌ها طراحی شده است و از دو کانال ورودی برای اتصال لودسل‌های استاندارد استفاده می‌کند.
   • این ورودی‌ها می‌توانند به صورت مستقیم به لودسل متصل شوند و سیگنال آن‌ها را برای پردازش ارسال کنند.

4. پروتکل ارتباطی:

   • ارتباط بین HX711 و میکروکنترلر (مثل آردوینو) از طریق پروتکل سریال (SPI) صورت می‌گیرد. این به این معنی است که داده‌ها از طریق دو پین SCK (Clock) و DT (Data) منتقل می‌شوند.
   • سرعت انتقال داده معمولاً در حدود 10 هرتز است و می‌تواند داده‌ها را با سرعت بالاتر در برخی تنظیمات پردازش کند.

5. توان مصرفی:

   • HX711 معمولاً توان مصرفی کمی دارد، به طوری که می‌توان آن را به راحتی از یک میکروکنترلر تغذیه کرد. این ویژگی باعث می‌شود که استفاده از آن در پروژه‌های کم‌مصرف و باتری‌محور مناسب باشد.

6. طراحی برد سبز:

   • طراحی برد سبز معمولاً اشاره به طرح خاص PCB (مدار چاپی) دارد که معمولاً برای تضمین استحکام و پایداری در برابر نویز و اختلالات الکترومغناطیسی (EMI) بهینه شده است.
   • برد سبز این ماژول به دلیل طراحی دقیق و استفاده از قطعات با کیفیت، از دوام و کارایی بالایی برخوردار است.

ویژگی‌ها و کاربردها

ماژول HX711 با برد سبز معمولاً در پروژه‌های مختلفی که نیاز به اندازه‌گیری دقیق وزن یا نیرو دارند، استفاده می‌شود. از جمله مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد:

1. ترازوی دیجیتال:

   • ماژول HX711 می‌تواند به راحتی به یک لودسل متصل شود تا وزن جسم را اندازه‌گیری کرده و سیگنال‌های دیجیتال را برای نمایش وزن به میکروکنترلر ارسال کند.
   • این ویژگی در ساخت ترازوی دیجیتال دقیق و ارزان‌قیمت بسیار مفید است.

2. اندازه‌گیری نیرو:

   • HX711 به همراه لودسل‌ها می‌تواند برای اندازه‌گیری نیرو در پروژه‌های صنعتی یا آزمایشگاهی مورد استفاده قرار گیرد. این نیرو می‌تواند در کاربردهایی مثل فشارسنج‌ها یا تست‌های مواد سنجیده شود.

3. سیستم‌های وزن‌کشی صنعتی:

   • در صنعت، ماژول HX711 همراه با لودسل‌ها برای سیستم‌های وزن‌کشی استفاده می‌شود که می‌تواند برای اندازه‌گیری وزن دقیق بارها و مواد مختلف در خطوط تولید یا انبارها به کار رود.

4. پروژه‌های رباتیک و کنترل حرکت:

   • در برخی پروژه‌های رباتیک که نیاز به اندازه‌گیری وزن یا فشار وارد بر ربات وجود دارد، می‌توان از ماژول HX711 برای اندازه‌گیری دقیق استفاده کرد تا ربات قادر به تنظیم خود به‌صورت خودکار باشد.

5. کاربردهای پزشکی:

   • در سیستم‌های اندازه‌گیری وزن یا فشار در دستگاه‌های پزشکی، ماژول HX711 می‌تواند به کار رود، به ویژه در دستگاه‌هایی که نیاز به دقت بالا دارند، مانند مقیاس‌های پزشکی یا دستگاه‌های تست فشار.

مزایای ماژول HX711 با برد سبز

1. دقت بالا:

   • به دلیل استفاده از مبدل آنالوگ به دیجیتال 24 بیتی، این ماژول دقت بالایی در اندازه‌گیری سیگنال‌های ورودی دارد که برای اندازه‌گیری وزن دقیق ضروری است.

2. سهولت استفاده:

   • ماژول HX711 به راحتی به میکروکنترلرهایی مانند آردوینو یا Raspberry Pi متصل می‌شود و کتابخانه‌های نرم‌افزاری متعددی برای پشتیبانی از آن در دسترس است. این ویژگی باعث می‌شود که استفاده از این ماژول در پروژه‌های الکترونیکی به‌ویژه برای مبتدیان بسیار ساده باشد.

3. طراحی فشرده و قابل حمل:

   • برد سبز معمولاً از طراحی فشرده‌ای برخوردار است که برای استفاده در پروژه‌های کوچک و کم‌فضا مناسب است.

4. مناسب برای پروژه‌های باتری‌محور:

   • به دلیل مصرف کم انرژی، این ماژول برای استفاده در پروژه‌های که از باتری تغذیه می‌شوند، ایده‌آل است.

5. قیمت مناسب:

   • ماژول HX711 معمولاً قیمت مناسبی دارد که آن را به گزینه‌ای مقرون به صرفه برای پروژه‌های وزن‌سنجی تبدیل می‌کند.

معایب و محدودیت‌ها

1. محدودیت در تعداد لودسل‌ها:

   • HX711 معمولاً از یک لودسل پشتیبانی می‌کند. بنابراین اگر نیاز به خواندن چندین لودسل به‌طور هم‌زمان دارید، باید از ماژول‌های دیگر یا چندین HX711 استفاده کنید.

2. نویز و اختلالات الکتریکی:

   • اگرچه برد سبز طراحی مناسبی برای کاهش نویز دارد، اما در محیط‌های با نویز الکترومغناطیسی بالا ممکن است نیاز به استفاده از فیلترهای اضافی برای بهبود کیفیت سیگنال باشد.

3. تنظیمات پیچیده:

   • برای دقت بیشتر، برخی از تنظیمات و کالیبراسیون‌ها باید به دقت انجام شوند. اگر این کار به درستی انجام نشود، ممکن است اندازه‌گیری‌ها دقیق نباشند.

نتیجه‌گیری

ماژول HX711 با برد سبز یک انتخاب بسیار مناسب برای پروژه‌هایی است که به اندازه‌گیری دقیق وزن یا نیرو نیاز دارند. این ماژول به دلیل دقت بالا، مصرف انرژی کم، و طراحی ساده برای استفاده در پروژه‌های DIY، آزمایشگاهی، صنعتی و حتی پزشکی مناسب است. با این حال، اگر پروژه شما نیاز به خواندن چندین لودسل به طور همزمان یا محیط‌هایی با نویز الکتریکی بالا دارد، ممکن است نیاز به تجهیزاتی اضافی یا استفاده از ماژول‌های دیگر داشته باشید.
