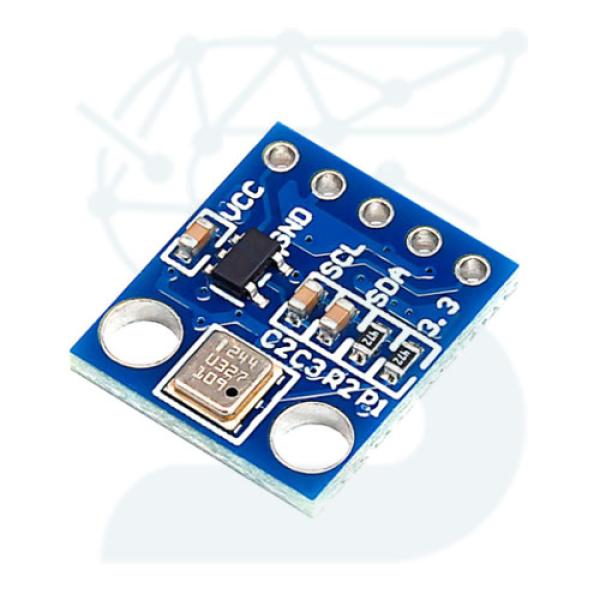

ماژول فشار بارومتریک مدل BOSCH BMP180
ماژول BMP180 یک سنسور فشار بارومتریک دیجیتال تولید شده توسط شرکت Bosch است که برای اندازه‌گیری فشار هوا و دما طراحی شده است. این سنسور در بسیاری از پروژه‌های الکترونیکی و تحقیقاتی که نیاز به اندازه‌گیری فشار جو و همچنین محاسبه ارتفاع دارند، مورد استفاده قرار می‌گیرد. ماژول BMP180 در کنار اندازه‌گیری فشار، می‌تواند اطلاعات دمای محیط را نیز ارائه دهد، که برای محاسبه دقیق‌تر فشار و همچنین اندازه‌گیری ارتفاع از سطح دریا به‌طور غیرمستقیم مفید است.
ویژگی‌ها و مشخصات اصلی
-
دقت بالا در اندازه‌گیری فشار:
- سنسور BMP180 قادر به اندازه‌گیری فشار هوا با دقت بسیار بالا است. این سنسور دارای دقت ±1 hPa (هکتوپاسکال) است، که این دقت برای بسیاری از کاربردهای علمی و تحقیقاتی کافی است.
- فشار جو اندازه‌گیری شده توسط این ماژول معمولاً در بازه‌ی 300 hPa تا 1100 hPa قرار دارد، که معادل تغییرات فشار در ارتفاعات مختلف جو است.
-
محدوده اندازه‌گیری دما:
- علاوه بر اندازه‌گیری فشار، این سنسور دمای محیط را نیز با دقت خوبی اندازه‌گیری می‌کند. دما در بازه -40°C تا 85°C اندازه‌گیری می‌شود. دقت اندازه‌گیری دما حدود ±1°C است.
-
خروجی دیجیتال:
- BMP180 دارای خروجی دیجیتال I2C است که داده‌ها را به صورت دیجیتال ارسال می‌کند. این ویژگی باعث می‌شود که از آن در پروژه‌های مختلف که نیاز به خواندن داده‌های دقیق و بدون خطا دارند، به‌طور گسترده استفاده شود.
- این ماژول با استفاده از پروتکل I2C به‌راحتی با میکروکنترلرها (مانند آردوینو، رزبری‌پای و غیره) ارتباط برقرار می‌کند و داده‌ها را به‌طور سریع و دقیق منتقل می‌کند.
-
تکنولوژی حساس به فشار:
- این سنسور از یک MEMS (Micro-Electro-Mechanical Systems) برای اندازه‌گیری فشار استفاده می‌کند. این تکنولوژی باعث می‌شود که سنسور هم کوچک باشد و هم به‌راحتی در پروژه‌های مختلف جاسازی شود.
- سیستم MEMS در این سنسور بسیار دقیق است و می‌تواند تغییرات کوچک در فشار جو را نیز ثبت کند.
-
توان مصرفی پایین:
- یکی از ویژگی‌های برجسته BMP180 مصرف انرژی پایین آن است. این ماژول به‌طور معمول در مد فعال فقط حدود 3.6 میلی‌وات انرژی مصرف می‌کند، که آن را برای استفاده در پروژه‌های باتری‌خور و دستگاه‌های قابل حمل بسیار مناسب می‌کند.
-
قابلیت اندازه‌گیری ارتفاع:
- با استفاده از فشار جو اندازه‌گیری شده و تبدیل آن به ارتفاع، می‌توان از این سنسور برای اندازه‌گیری ارتفاع از سطح دریا استفاده کرد. بسیاری از پروژه‌ها، از جمله دستگاه‌های GPS و سیستم‌های هواشناسی، برای محاسبه دقیق ارتفاع به این ویژگی نیاز دارند.
-
پایداری و طول عمر بالا:
- سنسور BMP180 برای مدت زمان طولانی و بدون نیاز به کالیبراسیون مجدد قابل استفاده است. این ویژگی آن را به گزینه‌ای عالی برای استفاده در کاربردهای بلندمدت تبدیل کرده است.
کاربردها
ماژول BMP180 در بسیاری از کاربردهای علمی، تحقیقاتی و صنعتی استفاده می‌شود. در ادامه برخی از مهم‌ترین کاربردهای آن آورده شده است:
-
پروژه‌های هواشناسی و اندازه‌گیری وضعیت جو:
- این سنسور به‌طور گسترده در سیستم‌های اندازه‌گیری وضعیت جو استفاده می‌شود. تغییرات فشار می‌تواند اطلاعات مفیدی در مورد وضعیت آب و هوا و تغییرات جوی فراهم کند.
-
اندازه‌گیری ارتفاع:
- از آنجا که فشار جو با ارتفاع رابطه مستقیم دارد، می‌توان از این سنسور برای اندازه‌گیری ارتفاع در برنامه‌هایی مثل سیستم‌های موقعیت‌یابی، هواپیماهای بدون سرنشین (دِرون‌ها) و حتی در ساعت‌های هوشمند یا دستگاه‌های GPS استفاده کرد.
-
پروژه‌های تحقیقاتی علمی:
- این ماژول در پروژه‌های تحقیقاتی که نیاز به اندازه‌گیری فشار جو و دما دارند، مانند مطالعات تغییرات اقلیمی و تحقیقات اتمسفری، بسیار کاربرد دارد.
-
سیستم‌های داخلی برای پیش‌بینی وضعیت جوی:
- برخی از سیستم‌های پیش‌بینی وضعیت جو از فشار جو به‌عنوان ورودی برای پیش‌بینی وضعیت آب و هوا استفاده می‌کنند. برای مثال، می‌توان پیش‌بینی‌هایی درباره‌ی تغییرات جوی انجام داد بر اساس فشارهای اندازه‌گیری‌شده در مناطق مختلف.
-
دستگاه‌های قابل حمل:
- به دلیل مصرف کم انرژی و اندازه کوچک، این سنسور در دستگاه‌های قابل حمل و سیستم‌های اندازه‌گیری مانند دستگاه‌های هواشناسی شخصی، ساعت‌های هوشمند، و حتی تلفن‌های همراه برای اندازه‌گیری فشار و ارتفاع استفاده می‌شود.
نحوه استفاده و نصب
-
اتصال به میکروکنترلر:
- سنسور BMP180 از پروتکل I2C برای ارتباط با میکروکنترلر استفاده می‌کند. این به این معنی است که شما تنها به دو پین داده (SCL و SDA) برای ارتباط نیاز دارید. همچنین برای تامین انرژی به ۳.۳ ولت یا ۵ ولت نیاز است.
-
نصب در پروژه‌ها:
- این سنسور معمولاً به‌راحتی با استفاده از جعبه‌های بردبورد یا اتصال مستقیم به مدار قابل استفاده است. به‌راحتی می‌توان آن را در پروژه‌های مختلف جاسازی کرد و از آن استفاده کرد.
-
کتابخانه‌های نرم‌افزاری:
- برای استفاده از BMP180 در پروژه‌های مختلف، می‌توانید از کتابخانه‌های آماده برای آردوینو یا دیگر میکروکنترلرها استفاده کنید. این کتابخانه‌ها به‌طور خودکار داده‌های فشار و دما را پردازش می‌کنند و به شما اجازه می‌دهند تا به‌راحتی از این داده‌ها در برنامه‌نویسی استفاده کنید.
-
کالیبراسیون و خواندن داده‌ها:
- برای کالیبراسیون، معمولاً از یک فشار استاندارد (مانند فشار جو در سطح دریا) استفاده می‌شود تا دقت اندازه‌گیری افزایش یابد. پس از آن، می‌توانید از داده‌های فشار و دما برای محاسبه ارتفاع یا سایر متغیرهای جوی استفاده کنید.
مزایا و معایب
مزایا:
- دقت بالا: دقت در اندازه‌گیری فشار و دما بسیار بالا است که این ماژول را برای کاربردهای علمی و حرفه‌ای مناسب می‌کند.
- خروجی دیجیتال: استفاده از خروجی دیجیتال I2C برای ارتباط با میکروکنترلرها، کار با آن را راحت‌تر می‌کند.
- مصرف انرژی کم: برای استفاده در دستگاه‌های باتری‌خور بسیار مناسب است.
- اندازه کوچک: این ماژول به‌راحتی در دستگاه‌ها و پروژه‌های مختلف جاسازی می‌شود.
- قیمت مناسب: نسبت به عملکرد و دقت، این سنسور بسیار اقتصادی است.
معایب:
- محدودیت در فشار: این سنسور فقط قادر به اندازه‌گیری فشار در بازه‌ای خاص است (۳۰۰ hPa تا ۱۱۰۰ hPa)، بنابراین برای کاربردهایی که نیاز به فشارهای بسیار بالا یا پایین دارند، مناسب نیست.
- نیاز به کالیبراسیون: برای دقت بیشتر، کالیبراسیون اولیه در فشار استاندارد ضروری است.
نتیجه‌گیری
ماژول BMP180 یک گزینه عالی برای پروژه‌های مختلف است که نیاز به اندازه‌گیری دقیق فشار جو و دما دارند. این سنسور به دلیل دقت بالا، اندازه کوچک، و مصرف انرژی پایین، در انواع پروژه‌ها از جمله سیستم‌های پیش‌بینی وضعیت جوی، اندازه‌گیری ارتفاع و دستگاه‌های قابل حمل بسیار مفید است. برای استفاده بهینه از این سنسور، نیاز است که با نحوه کالیبراسیون و اتصال آن به سیستم‌های مختلف آشنا باشید.
