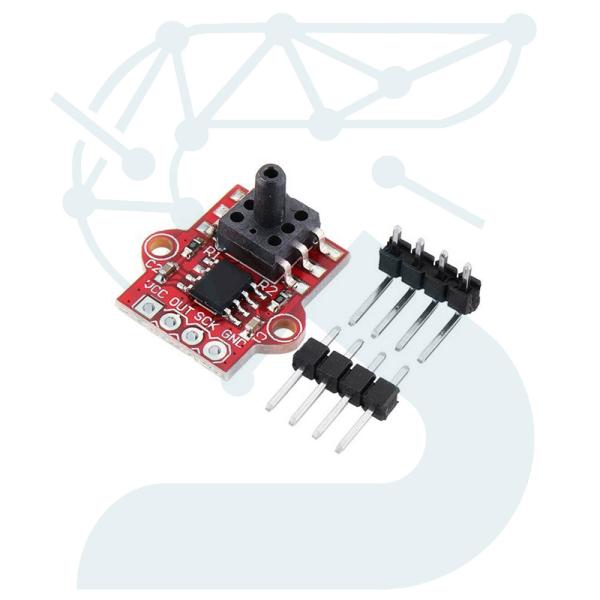

ماژول فشارسنج MPS20N0040D با تراشه TM7711

ماژول فشارسنج MPS20N0040D با تراشه TM7711

معرفی کامل:
ماژول MPS20N0040D یک حسگر فشار بسیار دقیق است که به همراه تراشه TM7711 برای پردازش سیگنال و تبدیل داده‌های آنالوگ به دیجیتال استفاده می‌شود. این ماژول با دقت بالا و ساختار کاربردی، گزینه‌ای عالی برای اندازه‌گیری فشار گازها و مایعات در پروژه‌های صنعتی، رباتیک، پزشکی و آزمایشگاهی است. ترکیب فناوری پیشرفته سنسور پیزورزیستیو MPS20N0040D با تراشه TM7711 امکان اندازه‌گیری فشار با تفکیک‌پذیری 24 بیتی را فراهم کرده و امکان سازگاری با سیستم‌های دیجیتال امروزی مانند میکروکنترلرها را به راحتی ارائه می‌دهد.

مشخصات فنی جامع ماژول:

1. مشخصات حسگر فشار (MPS20N0040D):

   • نوع سنسور: بر اساس فناوری پیزورزیستیو (Piezoresistive)، که تغییرات فشار را با مقاومت‌های الکتریکی حس می‌کند.
   • محدوده اندازه‌گیری فشار:
     • حداقل فشار قابل اندازه‌گیری: 0 کیلو پاسکال (kPa)
     • حداکثر فشار قابل تحمل: 40 کیلو پاسکال (kPa)
   • فرم اتصال: دارای لوله ورودی فشار جهت اتصال مستقیم به محیط فشار یا شلنگ‌ها.

2. مشخصات تراشه پردازشگر TM7711:

   • وظیفه: تبدیل سیگنال‌های آنالوگ سنسور به داده‌های دیجیتال برای پردازش و نمایش در سیستم‌های الکترونیکی.
   • رزولوشن تبدیل: 24 بیت دیجیتال، که دقت بسیار بالایی را ارائه می‌دهد.
   • پروتکل ارتباطی: SPI (Serial Peripheral Interface)، یکی از پروتکل‌های رایج در سیستم‌های دیجیتال.
   • پایداری سیگنال: مناسب برای کاهش نویز و ارائه نتایج دقیق، حتی در محیط‌های صنعتی پر نویز.

3. تغذیه و ولتاژ کاری:

   • ولتاژ ورودی ماژول: 5 ولت DC برای تغذیه سنسور و تراشه.

4. ساختار فیزیکی ماژول:

   • طراحی کوچک و سبک، مناسب برای ادغام در پروژه‌های قابل‌حمل یا فشرده.
   • اتصال آسان از طریق پایه‌های دیجیتال و ولتاژی استاندارد.
   • ابعاد مناسب جهت نصب بر روی بردهای توسعه یا تجهیزات صنعتی.

5. پایه‌های اتصال ماژول:

   • VCC: ورودی تغذیه (5 ولت DC).
   • GND: اتصال زمین مدار.
   • SCK: ورودی کلاک SPI.
   • MISO: خروجی دیتای SPI برای انتقال داده‌های فشار.
   • CS: پایه انتخاب تراشه (Chip Select).

ویژگی‌ها و مزایای کلیدی ماژول:

1. دقت بالا:

   • ترکیب سنسور فشار MPS20N0040D و تراشه TM7711، داده‌هایی با رزولوشن 24 بیت تولید می‌کند که امکان اندازه‌گیری فشار با حداقل خطای ممکن را فراهم می‌آورد.

2. امکان اتصال مستقیم:

   • سازگاری با میکروکنترلرها و سیستم‌های دیجیتال از طریق پروتکل SPI برای پردازش آسان داده‌های فشار.

3. کاربری چندمنظوره:

   • مناسب برای اندازه‌گیری فشار گازها یا مایعات در حوزه‌های مختلف مانند پروژه‌های صنعتی، رباتیک، پزشکی و آزمایشگاهی.

4. کیفیت ساخت بالا:

   • حسگر پیزورزیستیو حساسیت بالا و عملکرد پایدار را حتی در شرایط سخت ارائه می‌دهد.

5. ابعاد کوچک و وزن سبک:

   • مناسب برای پروژه‌های پرتابل یا نصب در فضاهای محدود.

6. پایداری محیطی:

   • عملکرد مطمئن حتی در محیط‌های پر نویز صنعتی، با توجه به تراشه TM7711 و ویژگی‌های کاهش نویز.

موارد کاربرد ماژول:

1. پایش فشار در صنایع:

   • در خط‌های انتقال گاز یا مایعات (مانند سیستم‌های شیر کنترل فشار).

2. سیستم‌های رباتیک:

   • اندازه‌گیری فشار برای پروژه‌های رباتیک پیشرفته.

3. تجهیزات پزشکی:

   • استفاده در دستگاه‌های پزشکی خاص برای اندازه‌گیری فشار دقیق (مثلاً دستگاه‌های فشارسنج خون).

4. آزمایشگاه‌ها و صنایع تحقیقاتی:

   • اندازه‌گیری دقیق فشار در آزمایش‌های علمی و پروژه‌های تحقیقاتی.

5. سیستم‌های تهویه:

   • اندازه‌گیری فشار هوا برای کنترل تهویه در محیط‌های بسته یا صنعتی.

طریقه نصب و استفاده:

1. اتصال ماژول:

   • تغذیه: پایه VCC را به منبع 5 ولت DC و GND را به زمین مدار وصل کنید.
   • ارتباط دیجیتال: پایه‌های SCK، MISO، CS را به پین‌های متناظر میکروکنترلر یا سیستم کنترل خود وصل کنید.

2. ورودی فشار:

   • لوله ورودی را به محیط فشار موردنظر یا شلنگ متصل کنید و از عدم نشت هوا یا مایعات مطمئن شوید.

3. سیستم مدیریت داده:

   • داده‌های خروجی از پایه MISO توسط تراشه TM7711 به صورت دیجیتال ارائه می‌شوند و برای پردازش فشار کافی هستند.

نکات کلیدی هنگام استفاده:

1. محدودیت ولتاژ تغذیه:

   • ولتاژ ورودی به پایه VCC باید دقیقاً 5 ولت DC باشد. ولتاژ کمتر یا بیشتر باعث اختلال در عملکرد یا خرابی ماژول می‌شود.

2. محدوده فشار:

   • فشار وارد شده به سنسور نباید از 40 کیلو پاسکال تجاوز کند. فشار بیش از حد ممکن است سنسور را به طور دائم معیوب کند.

3. کالیبراسیون:

   • بهتر است قبل از استفاده، ماژول را برای شرایط خاص پروژه (مانند محیط یا نوع فشار) کالیبره کنید تا نتایج دقیق‌تری ارائه دهد.

4. محافظت از حسگر:

   • در هنگام اندازه‌گیری فشار مایعات، حتماً از تجهیزات محافظ استفاده کنید تا از ورود مستقیم مایعات به داخل سنسور جلوگیری شود. این می‌تواند باعث صدمه به حسگر شود.

5. جلوگیری از نویز:

   • برای محیط‌های صنعتی یا پروژه‌هایی که احتمال نویز الکترومغناطیسی وجود دارد، از کابل‌های شیلددار یا فیلترهای مناسب استفاده کنید.

جمع‌بندی نهایی:

ماژول فشارسنج MPS20N0040D با تراشه TM7711 یک ابزار کاربردی برای اندازه‌گیری دقیق فشار است و به لطف تراشه قوی و سنسور حساس خود، داده‌های قابل اعتماد و دقیق را ارائه می‌کند. این ماژول برای کاربری‌های صنعتی، پزشکی، رباتیک و تحقیقاتی مناسب بوده و با قابلیت ارتباط دیجیتال SPI، سازگاری خوبی با انواع سیستم‌ها دارد.
