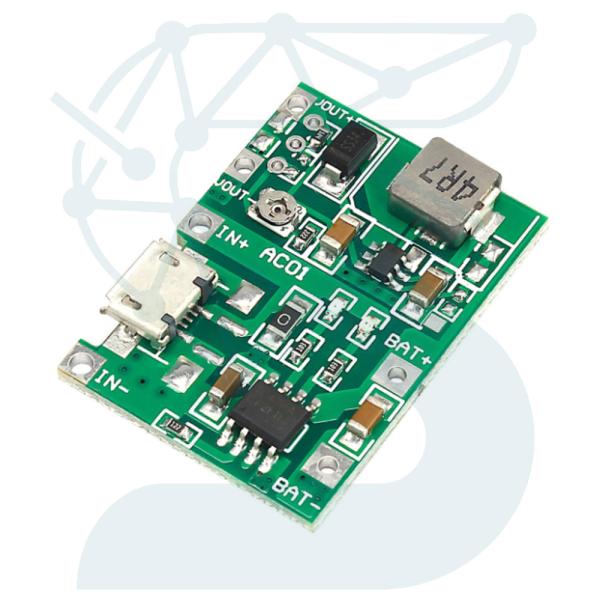

ماژول شارژر تک سل به همراه افزاینده

این ماژول ترکیب یک ماژول شارژر باتری لیتیومی TP4056 و یک ماژول افزاینده ولتاژ MT3608 می باشد.

این ماژول می تواند باتری های تک سل 3.7 ولتی را شارژ کند چیپ شارژر استفاده شده در این ماژول TP4056 می باشد.
برای ورودی خود نیاز به ولتاژ 4.5 تا 6 ولت و یا از طریق پورت Micro USB تغذیه انجام می شود.

همچنین این ماژول قابلیت افزایش ولتاژ خروجی را دارد که ولتاژ خروجی در محدوده 4.5 تا 24 ولت با جریان حداکثری 1 آمپر می باشد. چیپ افزاینده استفاده شده در این ماژول MT3608 می باشد
این ماژول شارژر فاقد مدار محافظ شارژ بیش از حد می باشد و فقط امکان افزایش بیش از 2 ولتی را دارد و این قطع ولتاژ در شرایطی فقط صورت می گیرد که حفاظت برای مدار اضافه شود.

کاربرد ماژول افزاینده و شارژر باتری 18650:
شارژر باتری 18650
مدار افزاینده ولتاژ

مشخصات:
ولتاژ ورودی: 6 ~ 4.5 ولت
ولتاژ معمولی خروجی: 6قابل تنظیم
ولتاژ شارژ: 4.2 ولت
جریان شارژ حداکثری: 1 آمپر
جریان دشارژ حداکثری: 2 آمپر
حداکثر جریان های خروجی متفاوت 5V 1.4A, 9V 0.8A, 12V 0.6A
ولتاژ قطع: 2 ولت
قابلیت تنظیم ولتاژ خروجی
