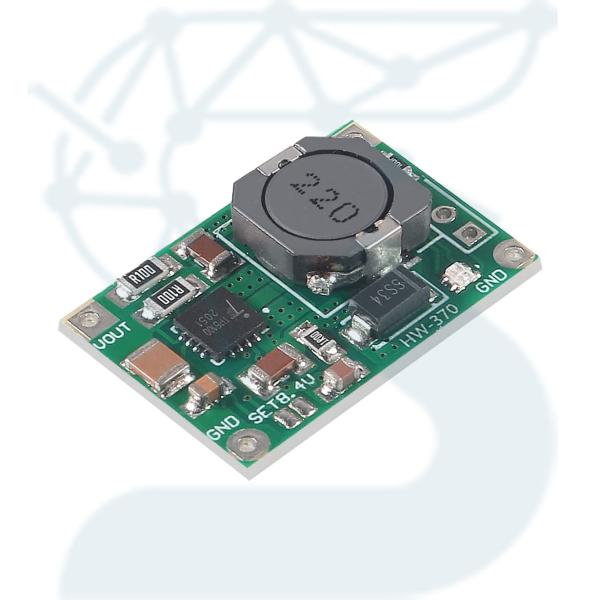

ماژول شارژر باتری لیتیومی 1CEll 1A و 2CELL مدل TP5100

ماژول شارژر باتری لیتیومی TP5100 برای شارژ باتری‌های لیتیومی با ولتاژ 3.7 ولت طراحی شده است. این ماژول به‌ویژه برای باتری‌های 1CELL (یک سلول) و 2CELL (دو سلول) کاربرد دارد و دارای ویژگی‌هایی است که آن را برای انواع کاربردهای خانگی و صنعتی مناسب می‌سازد. این ماژول به طور خاص برای کاربردهایی که نیاز به شارژرهای قابل اعتماد، کم‌هزینه و کارآمد دارند، طراحی شده است.

مشخصات و ویژگی‌ها

1. ورودی ولتاژ:

   • این ماژول می‌تواند با ولتاژ ورودی بین 4.5V تا 10V کار کند، که برای شارژ باتری‌های لیتیومی 1CELL و 2CELL بسیار مناسب است.
   • معمولاً برای ورودی از یک آداپتور 5V تا 9V یا حتی یک منبع تغذیه USB استفاده می‌شود.

2. خروجی:

   • برای باتری‌های 1CELL، ولتاژ خروجی ماژول 4.2V است که ولتاژ استاندارد برای شارژ یک سلول باتری لیتیومی است.
   • برای باتری‌های 2CELL (یعنی 7.4V)، ولتاژ خروجی برابر 8.4V است که مناسب برای شارژ دو سلول متوالی است.
   • این ماژول قادر به شارژ باتری‌های لیتیومی با ظرفیت‌های مختلف است و می‌تواند جریان شارژ را به طور خودکار تنظیم کند.

3. جریان شارژ:

   • ماژول TP5100 می‌تواند جریان شارژ را در حدود 1 آمپر تنظیم کند، اما بسته به ظرفیت باتری و نیازهای سیستم، این مقدار می‌تواند تغییر کند.
   • این جریان 1 آمپر برای باتری‌های با ظرفیت پایین مناسب است و برای باتری‌های بزرگتر باید جریان را به‌طور دقیق‌تر تنظیم کرد.

4. کنترل شارژ:

   • این ماژول از یک مدار شارژ هوشمند برای مدیریت وضعیت باتری استفاده می‌کند. این مدار شامل:
     • شارژ خودکار (به طور پیوسته ولتاژ باتری را بررسی می‌کند و شارژ را تا زمانی که باتری به 4.2 ولت برسد، ادامه می‌دهد).
     • قطع شارژ خودکار وقتی که باتری به 4.2V (برای 1CELL) یا 8.4V (برای 2CELL) برسد.
     • حفاظت در برابر شارژ بیش از حد، که از آسیب دیدن باتری جلوگیری می‌کند.

5. حفاظت‌های ایمنی:

   • پشتیبانی از حفاظت در برابر اتصال کوتاه (Short-circuit Protection) و حفاظت در برابر دمای بالا.
   • در صورتی که دمای باتری به سطح خطرناک برسد یا اتصال کوتاه اتفاق بیفتد، شارژر به طور خودکار خاموش می‌شود تا از آسیب به باتری جلوگیری کند.

6. چراغ‌های نشانگر:

   • معمولاً ماژول TP5100 دارای نشانگرهای LED برای نمایش وضعیت شارژ است:
     • LED قرمز: در حال شارژ.
     • LED سبز: شارژ کامل است.
     • LED خاموش: قطع شارژ.

7. ابعاد کوچک و نصب آسان:

   • ابعاد ماژول بسیار کوچک است، بنابراین می‌توان از آن در پروژه‌های مختلف استفاده کرد. این ماژول به‌ویژه در پروژه‌های DIY (Do It Yourself) مانند ربات‌ها، تجهیزات پرتابل، و سیستم‌های انرژی خورشیدی محبوب است.

8. کاربردهای معمول:

   • سیستم‌های ذخیره انرژی: استفاده در پروژه‌های ذخیره انرژی خورشیدی و باتری‌های پشتیبان.
   • پروژه‌های DIY: استفاده در ربات‌ها، وسایل نقلیه کوچک، تجهیزات پرتابل، و ابزارهای قابل شارژ.
   • گجت‌های الکترونیکی: در گجت‌هایی مانند گوشی‌های همراه، دستگاه‌های الکترونیکی کوچک و دیگر ابزارهای قابل حمل.

تفاوت‌ها بین 1CELL و 2CELL

• 1CELL به معنای یک باتری لیتیومی است که به صورت تک سلولی با ولتاژ 3.7V کار می‌کند. این نوع باتری‌ها معمولاً در دستگاه‌های کوچک یا سیستم‌هایی که نیاز به مصرف کم دارند، استفاده می‌شوند.
• 2CELL به معنای دو باتری لیتیومی متصل به‌صورت سری است که ولتاژ نهایی آنها 7.4V خواهد بود. این نوع برای کاربردهای بزرگتر و سیستم‌هایی که نیاز به ولتاژ بالاتر دارند، استفاده می‌شود.

نصب و راه‌اندازی

1. اتصال ورودی (Input):

   • ورودی ماژول به یک منبع تغذیه DC متصل می‌شود. معمولاً از آداپتورهایی که ولتاژ 5V تا 9V تولید می‌کنند استفاده می‌شود.

2. اتصال باتری (Battery):

   • باتری لیتیومی 1CELL یا 2CELL به پین‌های مربوطه (BAT+ و BAT-) متصل می‌شود. برای هر نوع باتری باید به دقت پین‌های مناسب را انتخاب کرد تا ولتاژ صحیح به باتری اعمال شود.

3. اتصال خروجی (Output):

   • در برخی مدل‌ها می‌توان خروجی ولتاژ 5V را برای تغذیه سایر بخش‌های مدار از پین‌های OUT+ و OUT- دریافت کرد. این ولتاژ معمولاً برای تغذیه بارهای کم مصرف استفاده می‌شود.

مزایا و محدودیت‌ها

مزایا:

• قیمت مناسب و کارایی بالا.
• مدار شارژ هوشمند با حفاظت در برابر شارژ بیش از حد.
• ابعاد کوچک و نصب آسان.
• ایمنی بالا در برابر دمای زیاد و اتصال کوتاه.
• قابل استفاده در پروژه‌های مختلف از جمله سیستم‌های انرژی خورشیدی و ابزارهای پرتابل.

محدودیت‌ها:

• جریان شارژ 1 آمپر برای برخی باتری‌های با ظرفیت بالا ممکن است کافی نباشد.
• برای باتری‌های با ظرفیت بالاتر، ممکن است به ماژول‌های با جریان بالاتر نیاز باشد.
• نیاز به دقت در انتخاب ولتاژ ورودی و نوع باتری (1CELL یا 2CELL).

نتیجه‌گیری

ماژول شارژر باتری لیتیومی TP5100 یک گزینه بسیار مناسب برای پروژه‌های مختلف الکترونیکی است که نیاز به شارژ باتری‌های لیتیومی دارند. این ماژول به راحتی با باتری‌های 1CELL و 2CELL سازگار است و با ویژگی‌هایی مانند مدار شارژ هوشمند و حفاظت در برابر مشکلات ایمنی، یک انتخاب عالی برای پروژه‌های DIY و تجهیزات قابل حمل به شمار می‌آید. با این حال، باید به ویژگی‌ها و نیازهای خاص پروژه خود توجه کنید تا از ماژول‌های مناسب‌تر استفاده کنید.
