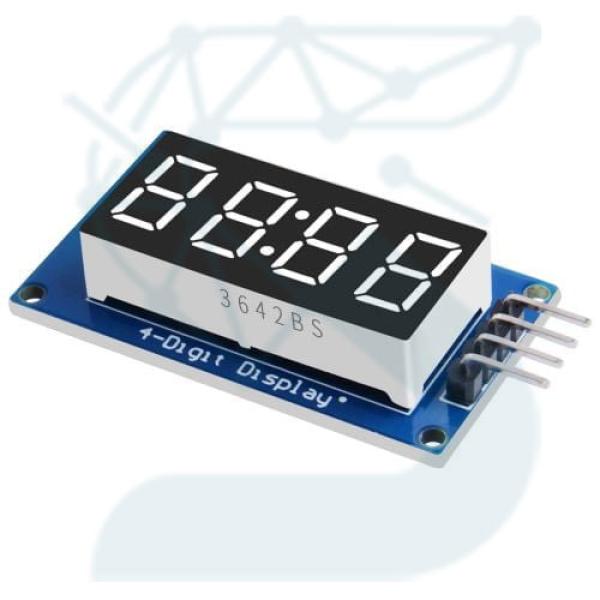

ماژول سون سگمنت 4 رقمی با چیپ TM1637

ماژول سون سگمنت 4 رقمی با چیپ TM1637

ماژول سون سگمنت 4 رقمی با چیپ TM1637 یکی از محبوب‌ترین ماژول‌ها برای نمایش اعداد و چند کاراکتر ساده در پروژه‌های الکترونیکی است. این ماژول به‌ویژه در پروژه‌های آردوینو و دیگر میکروکنترلرها به‌طور گسترده‌ای استفاده می‌شود به دلیل سادگی استفاده و نیاز به تعداد کم پین‌های ارتباطی.

مشخصات فنی

• نحوه نمایش:

  • سون سگمنت برای هر رقم، با قابلیت نمایش اعداد از 0 تا 9 و برخی حروف خاص.
  • چهار جایگاه رقمی برای نمایش.

• چیپ کنترل:

  • استفاده از درایور داخلی TM1637، که ارتباط بین ماژول و میکروکنترلر را بسیار ساده می‌سازد.
  • پشتیبانی از پروتکل ارتباطی خاص دو سیمه به کمک پین‌های CLK و DIO.

• اتصالات:

  • تنها دو پین برای ارتباط داده نیاز است (CLK برای ساعت و DIO برای داده).
  • به علاوه پین‌های تغذیه VCC و GND برای تأمین برق مدار.

• ولتاژ کاری:

  • عموماً با ولتاژ 3.3 تا 5 ولت کار می‌کند، که آن را با میکروکنترلرهای مختلف سازگار می‌سازد.

• ابعاد:

  • ابعاد کوچک و طراحی فشرده برای استفاده در پروژه‌های مختلف.

مزایا و ویژگی‌های برجسته

• سادگی در استفاده:

  • با استفاده از چیپ TM1637 و تنها دو پین داده، ارتباط با ماژول بسیار ساده و آسان است.

• صرفه‌جویی در پین‌های میکروکنترلر:

  • نیاز به تعداد پین‌های کمتر در مقایسه با سون سگمنت‌های استاندارد که هر سون سگمنت معمولاً نیاز به 8 پین دارد.

• قابلیت نمایش اعداد و برخی کاراکترها:

  • این ماژول به شما امکان نمایش ساعت، تایمر، شمارش‌گر و دیگر اطلاعات عددی را می‌دهد.

• پشتیبانی از روشنایی متغیر:

  • قابلیت تنظیم شدت روشنایی LED برای تطبیق با شرایط مختلف نوری.

کاربردها

• ساعت‌های دیجیتالی:

  • نمایش زمان در فرمت ساعت و دقیقه.

• شمارنده‌ها و تایمرها:

  • نمایش مقادیر شمارشی یا تایمرهای قابل تنظیم.

• اندازه‌گیری و نمایش داده‌ها:

  • استفاده در پروژه‌های اندازه‌گیری برای نمایش مقادیر اندازه‌گیری شده مانند دما یا فشار.

• پروژه‌های آموزشی و DIY:

  • ایده‌آل برای پروژه‌های آموزشی و یادگیری الکترونیک و برنامه‌نویسی میکروکنترلر.

نصب و راه‌اندازی

1. اتصال به میکروکنترلر:

   • پین‌های CLK و DIO را به پین‌های دیجیتال میکروکنترلر متصل کنید.
   • پین‌های VCC و GND را به منبع تغذیه متصل کنید.

2. استفاده از کتابخانه‌ها:

   • در Arduino IDE یا دیگر محیط‌های برنامه‌نویسی، از کتابخانه‌هایی مثل TM1637Display استفاده کنید که عملیات کنترل نمایشگر را بسیار ساده می‌سازد.

3. برنامه‌نویسی:

   • با استفاده از توابع کتابخانه، می‌توانید به راحتی مقادیر عددی و کاراکترها را بر روی نمایشگر نمایش دهید.
   • قابلیت تنظیم روشنایی و نمایش با انجام تنظیمات ساده.

نتیجه‌گیری

ماژول سون سگمنت 4 رقمی با چیپ TM1637 یک انتخاب بی‌نظیر برای پروژه‌هایی است که نیاز به نمایش اعداد و کاراکترهای ساده دارند. این ماژول به دلیل سادگی در استفاده، تعداد کم پین‌های مورد نیاز، و پشتیبانی از نمایش روشنی متغیر، در پروژه‌های DIY، آموزشی، و حتی صنعتی بسیار کاربردی است.
