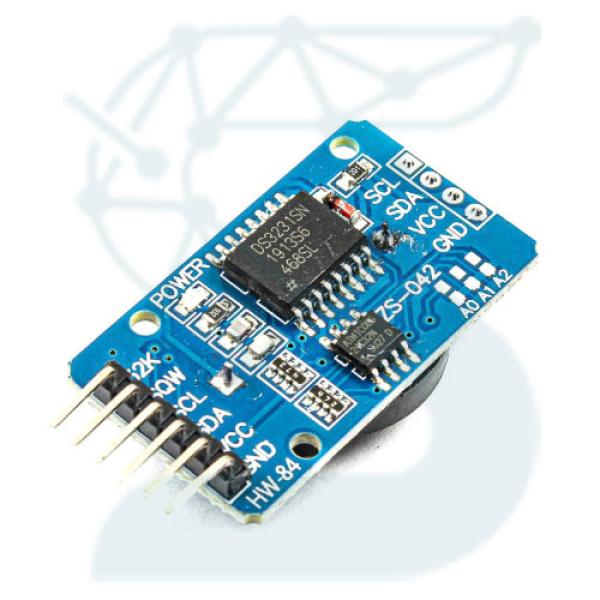

ماژول ساعت دقیق DS3231
ماژول ساعت دقیق DS3231 یک ماژول RTC (Real-Time Clock) بسیار دقیق است که از سوی شرکت Dallas Semiconductor (اکنون تحت مالکیت Maxim Integrated ) تولید شده است. این ماژول به دلیل دقت بالا، عملکرد قابل اعتماد و طراحی جمع‌وجور خود، به یکی از پرکاربردترین ماژول‌ها برای نگهداری زمان در پروژه‌های الکترونیکی تبدیل شده است. در ادامه به شرح ویژگی‌ها، نحوه کارکرد، کاربردها و نحوه استفاده از این ماژول خواهیم پرداخت.
1. ویژگی‌ها و مشخصات فنی:
- دقت بسیار بالا:
- DS3231 یکی از دقیق‌ترین ماژول‌های RTC موجود در بازار است که دارای دقت ±1 دقیقه در هر سال است. این دقت بالا به دلیل استفاده از کریستال کوارتز با دقت بالا است که در ساخت این ماژول به کار رفته است.
- در مقایسه با بسیاری از ماژول‌های RTC ارزان‌تر که از کریستال کوارتز معمولی استفاده می‌کنند، DS3231 عملکرد بهتری از نظر دقت دارد.
- منبع تغذیه:
- این ماژول از ولتاژ 2.3V تا 5.5V پشتیبانی می‌کند و می‌تواند به راحتی با سیستم‌هایی که ولتاژ کاری مختلف دارند سازگار شود.
- پشتیبانی از باتری پشتیبان: این ماژول به یک باتری CR2032 نیاز دارد که به صورت خودکار در صورت قطع شدن منبع تغذیه اصلی، زمان را حفظ می‌کند.
- رابط ارتباطی:
- ماژول DS3231 معمولاً از رابط I2C برای ارتباط با میکروکنترلرها (مانند آردوینو یا رزبری‌پای) استفاده می‌کند. این رابط ارتباطی تنها دو پین برای ارتباط برقرار می‌کند: SDA (داده) و SCL (کلاک).
- سرعت ارتباط I2C در این ماژول می‌تواند تا 400 کیلوبیت در ثانیه برسد.
- ویژگی‌های اضافی:
- کلاک دما : ماژول DS3231 دارای یک سنسور دما داخلی است که دما را با دقت ±3°C اندازه‌گیری می‌کند و می‌تواند برای تنظیمات دمایی در پروژه‌های مختلف مفید باشد.
- تنظیمات هشدار: امکان تنظیم آلارم برای زمان‌های مختلف به صورت روزانه، هفتگی، یا ماهانه برای هشدار به میکروکنترلر یا سیستم‌های دیگر.
2. نحوه عملکرد:
ماژول DS3231 به طور معمول شامل یک کریستال کوارتز دقیق است که وظیفه حفظ زمان دقیق را بر عهده دارد. این کریستال با استفاده از مدار داخلی RTC می‌تواند زمان را به صورت دقیق و با کمترین خطا ذخیره کند. به علاوه، باتری داخلی CR2032 به ماژول این امکان را می‌دهد که در صورت قطع منبع تغذیه اصلی (مثل قطع برق یا خاموش شدن سیستم)، همچنان زمان را حفظ کند و از دست نرود.
کلاک زمان در ماژول DS3231 شامل ساعت، دقیقه، ثانیه، روز هفته، تاریخ، ماه و سال می‌شود که به صورت جداگانه ذخیره شده و می‌تواند توسط میکروکنترلر در صورت نیاز خوانده شود.
3. کاربردها:
ماژول DS3231 به دلیل دقت بالا و ویژگی‌های خاص خود، کاربردهای زیادی در پروژه‌های مختلف دارد:
- سیستم‌های تعبیه‌شده و IoT : در پروژه‌های Embedded و اینترنت اشیا (IoT)، به دلیل دقت بالا و نیاز به نگهداری زمان دقیق در دستگاه‌های متصل به اینترنت، از این ماژول استفاده می‌شود.
- ساعت‌های دیجیتال : ماژول DS3231 می‌تواند در ساخت ساعت‌های دیجیتال دقیق استفاده شود.
- پروژه‌های امنیتی : در سیستم‌های امنیتی مانند دوربین‌های مدار بسته یا دزدگیرها که نیاز به ثبت زمان دقیق دارند، این ماژول به کار می‌رود.
- دستگاه‌های ثبت زمان (Data Logging) : در دستگاه‌های ثبت اطلاعات یا Data Logger، که نیاز به ثبت زمان دقیق برای هر داده دارند، از این ماژول استفاده می‌شود.
- سیستم‌های کنترل زمانی : در هر سیستمی که نیاز به کنترل زمان یا تنظیم زمان‌بندی دقیق داشته باشد، مانند سیستم‌های اتوماسیون صنعتی، رباتیک یا خودکارسازی خانگی.
4. نحوه استفاده و ارتباط با میکروکنترلرها:
اتصال به آردوینو:
برای استفاده از ماژول DS3231 با میکروکنترلرهایی مانند آردوینو، مراحل زیر را دنبال کنید:
- اتصال سخت‌افزاری :
- پین‌های SDA و SCL ماژول را به پین‌های A4 (SDA) و A5 (SCL) آردوینو متصل کنید.
- پین VCC ماژول را به پین 5V آردوینو و پین GND را به پین GND آردوینو وصل کنید.
- نصب کتابخانه DS3231 :
- در نرم‌افزار آردوینو، به بخش Library Manager رفته و کتابخانه "RTClib" را نصب کنید که پشتیبانی کامل از DS3231 را دارد.
- نمونه کد :
در اینجا یک کد ساده برای خواندن تاریخ و زمان از ماژول DS3231 در آردوینو آورده شده است:
```cpp
include
include
RTC_DS3231 rtc;
void setup() {
Serial.begin(9600);
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
if (rtc.lostPower()) {
Serial.println("RTC lost power, setting the time!");
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
}
void loop() {
DateTime now = rtc.now();
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.print(now.second(), DEC);
Serial.println();
delay(1000);
}
```
در این کد، ابتدا اتصال به ماژول DS3231 برقرار می‌شود و سپس زمان و تاریخ جاری خوانده شده و در Serial Monitor نمایش داده می‌شود.
5. نکات قابل توجه:
- دقت دما : سنسور دمای داخلی ماژول DS3231 در برخی پروژه‌ها مفید است، به ویژه اگر به دقت دمایی نیاز داشته باشید. این سنسور می‌تواند برای تنظیمات دمایی خودکار مورد استفاده قرار گیرد.
- کالیبراسیون : از آنجا که DS3231 دقت بسیار بالایی دارد، در بیشتر موارد نیازی به کالیبراسیون ندارد. با این حال، در صورتی که نیاز به دقت بیشتر در برخی شرایط خاص باشد، می‌توان کالیبراسیون انجام داد.
- پشتیبانی از حالت خواب : این ماژول از حالت خواب پشتیبانی می‌کند که برای کاهش مصرف انرژی در دستگاه‌های باتری‌خور مفید است.
نتیجه‌گیری:
ماژول DS3231 به دلیل دقت بالا، قابلیت نگهداری زمان در صورت قطع تغذیه، و ویژگی‌های اضافی مانند سنسور دما، یک گزینه عالی برای پروژه‌های مختلف الکترونیکی است که نیاز به زمان دقیق و قابلیت‌های اضافی دارند. این ماژول به راحتی با میکروکنترلرها از طریق رابط I2C ارتباط برقرار می‌کند و برای استفاده در پروژه‌های Embedded و IoT مناسب است.
