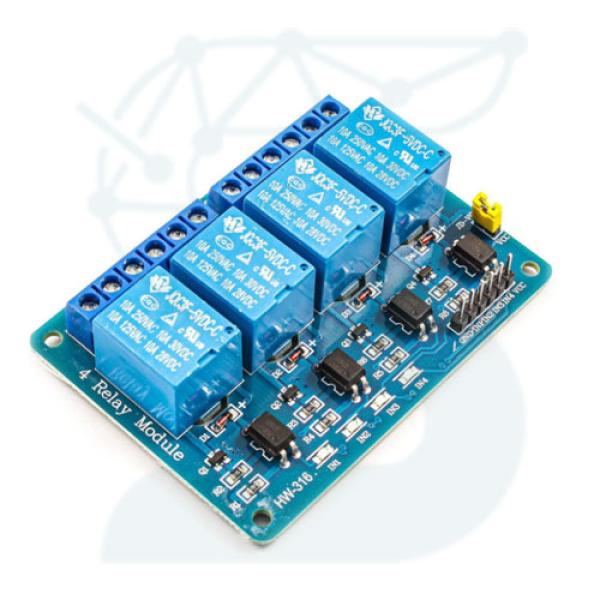

ماژول رله 5 ولت 4 کانال   یکی از ابزارهای پرکاربرد در الکترونیک است که به کاربران این امکان را می‌دهد تا چندین دستگاه الکتریکی را با استفاده از سیگنال‌های کم‌ولتاژ از میکروکنترلرها یا سیستم‌های مشابه کنترل کنند. این ماژول معمولاً در پروژه‌های اتوماسیون خانگی، رباتیک، سیستم‌های هشداردهنده، و دیگر کاربردهای صنعتی مورد استفاده قرار می‌گیرد. برخلاف مدل‌های تک‌کاناله یا دوکاناله، مدل‌های 4 کاناله می‌توانند   چهار دستگاه   مختلف را به طور همزمان کنترل کنند.





1.   ولتاژ ورودی و تغذیه  :

   - این ماژول معمولاً از   ولتاژ 5 ولت   تغذیه می‌شود که برای اتصال به میکروکنترلرهایی مانند   آردوینو  ،   STM32  ، یا دیگر سیستم‌های مشابه مناسب است. این ماژول معمولاً برای کاربردهای مبتنی بر سیستم‌های کم‌ولتاژ طراحی شده است. به راحتی می‌توان از   آداپتور 5 ولت   یا   پورت USB   برای تأمین انرژی آن استفاده کرد.



2.   پشتیبانی از 4 کانال (رله چهار کاناله)  :

   - این ماژول شامل   چهار رله مستقل   است که به شما امکان می‌دهد چهار دستگاه مختلف را به طور همزمان کنترل کنید. این ویژگی برای پروژه‌هایی که نیاز به کنترل چندین دستگاه دارند، بسیار مناسب است. با این ماژول می‌توان چهار دستگاه الکتریکی را در یک زمان مدیریت کرد.



3.   کنترل دستگاه‌های AC و DC  :

   - رله‌های این ماژول معمولاً قادر به کنترل دستگاه‌های   AC   و   DC   هستند. این رله‌ها می‌توانند برای کنترل بارهایی با   ولتاژ AC 220 ولت   یا   DC تا 30 ولت   استفاده شوند. بنابراین، این ماژول برای کنترل   سیستم‌های روشنایی، موتورهای الکتریکی، پمپ‌ها، یا تجهیزات مشابه   بسیار مناسب است.



4.   جریان و توان رله‌ها  :

   - رله‌های موجود در این ماژول معمولاً قادر به تحمل   حداکثر 10 آمپر برای بارهای AC   و   5 آمپر برای بارهای DC   هستند. این مقدار برای اکثر دستگاه‌های خانگی، تجاری یا صنعتی کوچک مناسب است. با این حال، در صورتی که نیاز به کنترل بارهای بسیار سنگین باشد، باید از رله‌های با ظرفیت بالاتر استفاده کنید.



5.   ورودی‌های کنترلی (Digital Inputs)  :

   - ماژول رله 5 ولت 4 کانال دارای   چهار ورودی دیجیتال   (IN1، IN2، IN3، IN4) است که به شما امکان می‌دهد تا هر رله را به طور مستقل کنترل کنید. ورودی‌ها معمولاً از نوع   LOW (0)   یا   HIGH (1)   هستند. به‌طور معمول، رله‌ها با ورود سیگنال   LOW   فعال می‌شوند و با ورود سیگنال   HIGH   غیر فعال می‌گردند.



6.   نشانگرهای LED  :

   - به طور معمول، این ماژول دارای   چراغ‌های LED   است که وضعیت هر رله را نشان می‌دهند. این چراغ‌ها به شما کمک می‌کنند تا وضعیت فعال یا غیرفعال بودن هر رله را مشاهده کنید و در صورت بروز مشکل یا خطا در سیستم، به راحتی آن را شناسایی کنید.



7.   پین‌های خروجی رله (NO و NC)  :

   - مانند مدل‌های تک‌کاناله، رله‌های این ماژول نیز دارای پین‌های   Normally Open (NO)   و   Normally Closed (NC)   هستند:

     -   NO (Normally Open)  : پین‌هایی که در حالت پیش‌فرض قطع هستند و زمانی که رله فعال می‌شود، اتصال برقرار می‌شود.

     -   NC (Normally Closed)  : پین‌هایی که در حالت پیش‌فرض متصل هستند و زمانی که رله غیرفعال می‌شود، اتصال قطع می‌شود.

   این امکان به شما می‌دهد که رله‌ها را در سیستم‌های   NO   یا   NC   بسته به نیاز خود استفاده کنید.



8.   طراحی مدار ساده و کوچک  :

   - طراحی ماژول رله 5 ولت 4 کانال معمولاً ساده است و می‌توان آن را در پروژه‌های مختلف به راحتی نصب و استفاده کرد. این ماژول دارای ابعاد کوچک و کاربرپسند است و می‌تواند در فضای محدود نیز مورد استفاده قرار گیرد.





1.   اتوماسیون خانگی (Home Automation)  :

   - یکی از رایج‌ترین کاربردهای ماژول رله 5 ولت 4 کانال در پروژه‌های   خانه هوشمند   است. این ماژول می‌تواند برای کنترل   چراغ‌ها، پرده‌های برقی، سیستم‌های تهویه، و دستگاه‌های دیگر   به‌طور همزمان استفاده شود. به عنوان مثال، شما می‌توانید با استفاده از این ماژول سیستم‌های روشنایی مختلف را در اتاق‌های مختلف کنترل کنید.



2.   پروژه‌های رباتیک  :

   - این ماژول در پروژه‌های رباتیک که نیاز به کنترل   چندین موتور یا دستگاه مختلف   دارند، کاربرد دارد. می‌توان از آن برای کنترل   موتورهای DC  ،   پمپ‌ها  ، یا   دستگاه‌های دیگر   در ربات‌ها استفاده کرد.



3.   کنترل لوازم خانگی و تجاری  :

   - این ماژول برای   کنترل لوازم خانگی   یا دستگاه‌های تجاری مختلف بسیار مفید است. به عنوان مثال، می‌توان از آن برای کنترل   فن‌ها، کولرها، بخاری‌ها، لامپ‌ها   و دیگر تجهیزات الکتریکی استفاده کرد.



4.   سیستم‌های هشداردهنده و امنیتی  :

   - در سیستم‌های   امنیتی   یا   هشداردهنده   می‌توان از ماژول رله 5 ولت 4 کانال برای فعال و غیرفعال کردن   آژیرها، چراغ‌های هشدار   و   دوربین‌های مداربسته   استفاده کرد.



5.   پروژه‌های تحقیقاتی و آزمایشگاهی  :

   - این ماژول در پروژه‌های   آموزشی   و   تحقیقاتی   برای آشنایی با اصول کنترل بارهای الکتریکی و نحوه کار رله‌ها بسیار مفید است.



6.   سیستم‌های نظارت و کنترل صنعتی  :

   - ماژول رله 5 ولت 4 کانال در سیستم‌های   نظارت بر دستگاه‌های صنعتی   یا   سیستم‌های کنترل ماشین‌آلات   کاربرد دارد. به‌ویژه در پروژه‌هایی که نیاز به کنترل چندین دستگاه به طور همزمان دارند، این ماژول انتخاب مناسبی است.



7.   کنترل تجهیزات کشاورزی و صنعتی  :

   - در   کشاورزی هوشمند   یا   سیستم‌های صنعتی کوچک   می‌توان از این ماژول برای کنترل   پمپ‌های آب، آبیاری خودکار، یا تجهیزات صنعتی   استفاده کرد.







     مزایا:



6.   امکان کنترل همزمان چند دستگاه  :

   - یکی از بزرگ‌ترین مزایای ماژول رله 5 ولت 4 کانال این است که به شما این امکان را می‌دهد که به طور همزمان تا چهار دستگاه مختلف را کنترل کنید. این قابلیت می‌تواند در پروژه‌هایی که نیاز به کنترل هم‌زمان دستگاه‌های مختلف دارند، بسیار مفید باشد. به عنوان مثال، شما می‌توانید از این ماژول برای کنترل چهار دستگاه برقی در یک سیستم اتوماسیون خانگی، مانند کنترل چهار لامپ یا چهار دستگاه مختلف استفاده کنید.



7.   انعطاف‌پذیری بالا در کنترل دستگاه‌های مختلف  :

   - این ماژول به دلیل دارا بودن رله‌های جداگانه برای هر کانال، به شما این امکان را می‌دهد که دستگاه‌ها را به صورت مستقل از یکدیگر کنترل کنید. به این معنا که می‌توانید رله‌ها را به صورت جداگانه فعال یا غیرفعال کنید بدون اینکه بر سایر رله‌ها تاثیر بگذارد.



8.   کاربرد در پروژه‌های بزرگتر و پیچیده‌تر  :

   - ماژول رله 5 ولت 4 کانال برای پروژه‌هایی که نیاز به کنترل چندین دستگاه به طور همزمان دارند، بسیار مناسب است. اگر پروژه شما بزرگ‌تر و پیچیده‌تر از یک پروژه ساده باشد و نیاز به کنترل دستگاه‌های مختلف در یک زمان داشته باشید، این ماژول گزینه بسیار مناسبی است.



     معایب:



 .   نیاز به منابع تغذیه جداگانه برای رله‌ها  :

   - هرچند این ماژول از   ولتاژ 5 ولت   تغذیه می‌کند، اما در برخی موارد ممکن است برای عملکرد بهینه هر رله نیاز به منابع تغذیه جداگانه باشد. برای استفاده از رله‌ها در بارهای بزرگتر (به ویژه بارهای AC)، ممکن است نیاز به استفاده از   منبع تغذیه قوی‌تر   یا   پاورهای اضافی   داشته باشید تا از عملکرد صحیح رله‌ها اطمینان حاصل کنید.



 افزایش پیچیدگی در استفاده  :

   - اگرچه استفاده از این ماژول نسبت به ماژول‌های تک کانال آسان است، اما با توجه به تعداد کانال‌ها و بارهای مختلفی که ممکن است کنترل شوند، ممکن است در برخی پروژه‌ها نیاز به   مدیریت بیشتر   و پیچیدگی در برنامه‌نویسی باشد. این مسئله می‌تواند به ویژه برای افراد مبتدی که تازه با پروژه‌های رباتیک یا سیستم‌های اتوماسیون آشنا می‌شوند، کمی دشوار باشد.



 خطرات مربوط به کنترل بارهای AC  :

   - یکی دیگر از معایب این ماژول این است که برای کنترل دستگاه‌های   AC (با ولتاژ 220 ولت)  ، باید دقت بسیار زیادی به خرج دهید. خطای اتصال یا اشتباه در سیم‌کشی می‌تواند منجر به بروز مشکلات ایمنی شدید شود. به همین دلیل،   رعایت ایمنی   در هنگام کار با ماژول رله‌های AC بسیار مهم است.



 .   پایداری و عمر رله‌ها  :

   - رله‌ها به طور طبیعی عمر محدودی دارند و با گذشت زمان و استفاده مکرر، ممکن است دچار   افت عملکرد   شوند. این مسئله می‌تواند در کاربردهای طولانی مدت که رله‌ها به طور مکرر فعال و غیر فعال می‌شوند، ایجاد مشکل کند. به همین دلیل، در پروژه‌های بلندمدت باید مراقب خرابی یا استهلاک رله‌ها باشید.



     کاربردهای خاص ماژول رله 5 ولت 4 کانال:



-   اتوماسیون کشاورزی  :

   - این ماژول می‌تواند برای کنترل   سیستم‌های آبیاری خودکار  ،   پمپ‌های آب  ، یا   کنترل دستگاه‌های مختلف در مزارع   استفاده شود. به عنوان مثال، شما می‌توانید از این ماژول برای کنترل هم‌زمان چندین پمپ آب در سیستم آبیاری استفاده کنید.



-   سیستم‌های هوشمند خانگی  :

   - این ماژول می‌تواند در   سیستم‌های هوشمند خانگی   برای کنترل   چندین دستگاه برقی   مانند لامپ‌ها، پرده‌ها، فن‌ها و وسایل گرمایشی به طور همزمان مورد استفاده قرار گیرد. به عنوان مثال، شما می‌توانید به راحتی همه دستگاه‌های خانگی خود را از طریق   یک میکروکنترلر   یا سیستم مرکزی مدیریت کنید.



-   پروژه‌های تحقیقاتی و آزمایشگاهی  :

   - این ماژول در پروژه‌های   آزمایشگاهی   می‌تواند برای کنترل دستگاه‌های مختلف مورد استفاده قرار گیرد. مثلاً در آزمایشات علمی که نیاز به   تغییر شرایط محیطی   مانند دما یا رطوبت دارند، می‌توان از رله‌ها برای کنترل دستگاه‌های مختلف مانند   فن‌ها، گرمایش‌ها یا رطوبت‌سازها   استفاده کرد.



-   کنترل تجهیزات صنعتی کوچک  :

   - ماژول رله 5 ولت 4 کانال می‌تواند برای   کنترل تجهیزات صنعتی کوچک   مانند   فن‌ها، موتورهای کوچک یا پمپ‌های آب   در محیط‌های صنعتی استفاده شود.





ماژول رله 5 ولت 4 کانال یکی از اجزای بسیار مفید و کاربردی در پروژه‌های الکترونیکی و اتوماسیون است. این ماژول به شما این امکان را می‌دهد که به راحتی و به طور همزمان چندین دستگاه را کنترل کنید. از مزایای آن می‌توان به قابلیت کنترل هم‌زمان چند دستگاه، پشتیبانی از بارهای AC و DC و طراحی ساده اشاره کرد. البته برای استفاده بهینه و ایمن از این ماژول، لازم است که به محدودیت‌ها و نکات ایمنی توجه کنید.



این ماژول به ویژه در پروژه‌هایی که نیاز به کنترل چندین دستگاه به طور همزمان دارند، مانند پروژه‌های   خانه هوشمند  ،   اتوماسیون صنعتی   و   سیستم‌های کشاورزی   بسیار کاربردی است.
