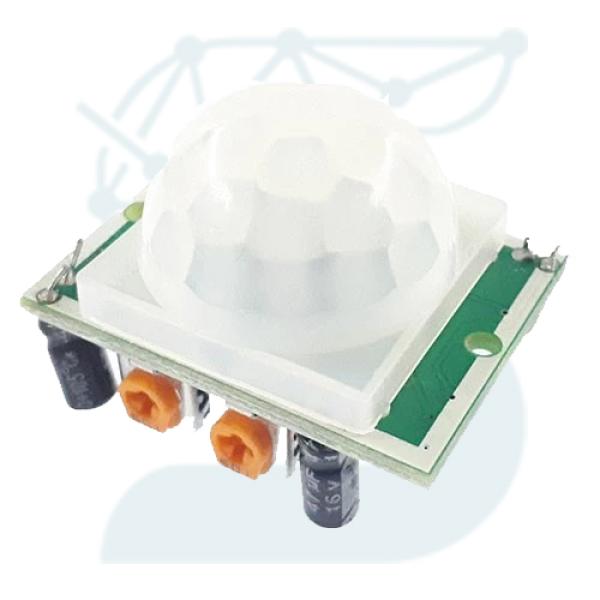

ماژول تشخیص حرکت HC-SR501
توضیحات تخصصی و کامل:
ماژول HC-SR501 یک سنسور تشخیص حرکت مبتنی بر تکنولوژی PIR (مادون قرمز غیرفعال) است که برای تشخیص حرکت در سیستم‌های امنیتی، اتوماسیون خانگی و پروژه‌های DIY استفاده می‌شود. این ماژول می‌تواند تغییرات در تابش مادون قرمز محیط را که ناشی از حرکت اجسام گرم مانند بدن انسان است، تشخیص دهد.
مشخصات فنی کلیدی:
1. ولتاژ کاری:
- 4.5V تا 20V DC.
2. خروجی:
- سیگنال دیجیتال (High/Low).
3. محدوده تشخیص:
- تا 7 متر.
4. زاویه دید:
- حدود 120 درجه.
5. تنظیمات:
- دارای پتانسیومتر برای تنظیم حساسیت و زمان تأخیر.
6. مصرف انرژی:
- بسیار کم، حدود 0.1 میلی‌آمپر در حالت استراحت.
7. پین‌ها:
- VCC، GND، OUT.
کاربردها:
- سیستم‌های امنیتی و دزدگیرها
- روشنایی خودکار
- پروژه‌های DIY و رباتیک
- سیستم‌های شمارش افراد
- اتوماسیون خانگی
مزایا:
- نصب و استفاده آسان
- مصرف انرژی پایین
- حساسیت بالا و قابل تنظیم
- قیمت مناسب
معایب:
- حساسیت به تغییرات دما
- نیاز به تنظیم دقیق برای عملکرد بهینه
نکات مهم در استفاده:
1. تامین تغذیه: از منبع تغذیه مناسب استفاده کنید.
2. تنظیمات: حساسیت و زمان تأخیر را به دقت تنظیم کنید.
3. محل نصب: در محلی نصب شود که از تداخل‌های مکانیکی و الکتریکی دور باشد.
