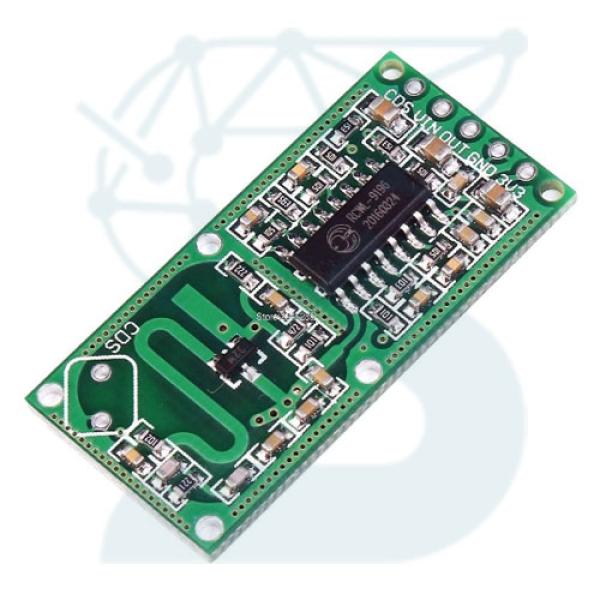

ماژول سنسور تشخیص حرکت مایکروویو RCWL-0516
ماژول سنسور تشخیص حرکت مایکروویو RCWL-0516 یک سنسور پیشرفته است که همانند ماژول‌های PIR برای تشخیص حرکت مورد استفاده قرار می‌گیرد. این سنسور از تکنولوژی رادار داپلر مایکروویو بهره می‌برد و قابلیت تشخیص حرکت با دقت بالا و نفوذ به اجسام را دارد. برخلاف سنسورهای PIR که بر اساس نور مادون قرمز ناشی از گرمای موجود در محیط عمل می‌کنند، سنسور RCWL-0516 از امواج مایکروویو برای تشخیص حرکت استفاده می‌کند.
مشخصات فنی ماژول RCWL-0516
- ولتاژ کاری: 4-28 ولت DC
- جریان کاری: 2.8 میلی‌آمپر (حداکثر 3 میلی‌آمپر)
- فاصله تشخیص: 7 متر
- انتقال قدرت: 20 میلی‌وات
- ولتاژ خروجی (سطح پایین): 0 ولت
- ولتاژ خروجی (سطح بالا): 3.3 ولت
- دمای کاری: 20- الی 80+ درجه سانتی‌گراد
- دمای ذخیره: 40- الی 100+ درجه سانتی‌گراد
- فرکانس کاری: 3.2GHz
- زاویه تشخیص: 360 درجه
- اندازه: 17×36 میلی‌متر
ویژگی‌ها و کاربردها
1. حساسیت بالا: تشخیص حرکت با دقت بالا
2. زاویه تشخیص وسیع: پوشش 360 درجه
3. رنج ولتاژ گسترده: قابل استفاده با ولتاژهای مختلف
4. کاربرد در سیستم‌های امنیتی: مناسب برای استفاده در سیستم‌های هشدار و امنیتی
5. تشخیص حرکت انسان و اشیاء: به دلیل استفاده از تکنولوژی مایکروویو، قابلیت نفوذ در اجسام و تشخیص حرکت‌های پشت آنها
توضیحات تکمیلی
سنسور RCWL-0516 با استفاده از تکنولوژی رادار داپلر مایکروویو، سیگنال‌هایی با فرکانس مشخص به محیط اطراف ارسال می‌کند. این سیگنال‌ها پس از برخورد با اجسام، بازتاب شده و به سنسور بازمی‌گردند. سنسور با تحلیل این سیگنال‌ها، اطلاعات لازم را استخراج می‌کند. این تکنولوژی باعث افزایش دقت و حساسیت سنسور نسبت به سنسورهای PIR می‌شود.
نحوه استفاده
1. اتصال به منبع تغذیه: سنسور را به منبع تغذیه 4-28 ولت DC متصل کنید.
2. نصب در محیط: سنسور را در مکانی که نیاز به تشخیص حرکت دارید نصب کنید.
3. اتصال به میکروکنترلر یا سیستم کنترل: خروجی سنسور را به میکروکنترلر یا سیستم کنترلی خود متصل کنید.
مزایا
- قابلیت اطمینان بالا: عملکرد پایدار و مطمئن در شرایط محیطی مختلف
- فاصله تشخیص زیاد: توانایی تشخیص حرکت تا فاصله 7 متر
- مصرف انرژی کم: جریان کاری 2.8 میلی‌آمپر
