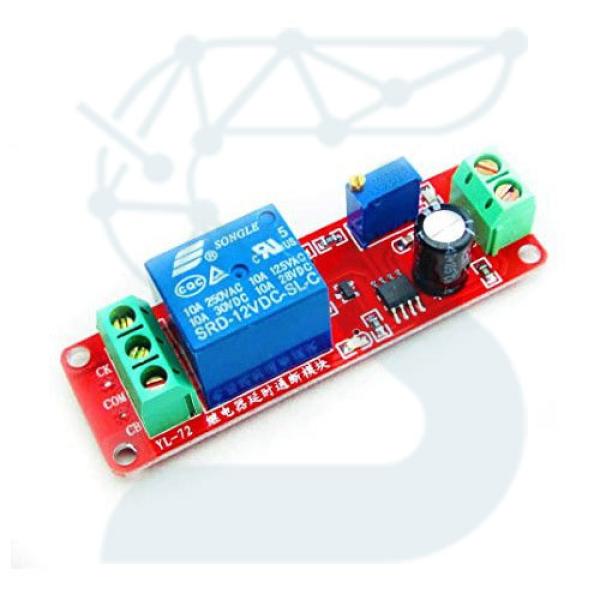

ماژول تایمر NE555 با خروجی رله 12 ولت

ماژول تایمر NE555 یکی از پرکاربردترین مدارهای مجتمع (IC) در دنیای الکترونیک است که برای زمان‌بندی، تولید سیگنال‌های پالس، و کنترل بسیاری از تجهیزات استفاده می‌شود. ترکیب تایمر 555 با رله 12 ولت به شما این امکان را می‌دهد که به‌راحتی دستگاه‌های برقی مختلفی را کنترل کنید، بدون اینکه نیاز به استفاده از مدارهای پیچیده و میکروکنترلرها داشته باشید.

مشخصات فنی و ویژگی‌ها

1. تایمر NE555

• آی‌سی NE555 به‌طور گسترده در طراحی‌های الکترونیکی استفاده می‌شود و معمولاً برای تولید سیگنال‌های PWM (Pulse Width Modulation)، پالس‌های دیجیتال، یا ایجاد زمان‌بندی‌های دقیق به‌کار می‌رود.
• مدل‌های مختلف NE555: معمولاً در دو حالت اصلی کار می‌کند:
  • حالت مونوستابل (Monostable): در این حالت تایمر یک پالس کوتاه ایجاد می‌کند و سپس به حالت استراحت می‌رود.
  • حالت آستیبل (Astable): در این حالت تایمر به‌طور مداوم سیگنال‌های پالس تولید می‌کند (شبیه به مولد پالس).
• ویژگی‌ها:
  • ولتاژ تغذیه: معمولاً ۴.۵ ولت تا ۱۵ ولت DC.
  • دقت بالا در تولید زمان‌بندی‌ها (در مقیاس میلی‌ثانیه).
  • خروجی دیجیتال: پین ۳ این آی‌سی معمولاً به‌عنوان خروجی برای تولید پالس استفاده می‌شود.
  • توان مصرفی کم: مصرف انرژی پایین برای عملکردهای ساده.

2. خروجی رله ۱۲ ولت

• رله‌ها به‌طور معمول برای کنترل دستگاه‌های برقی استفاده می‌شوند که ولتاژ و جریان بالاتری از سیستم‌های دیجیتال دارند.
• این ماژول معمولاً شامل یک یا چند رله است که به شما اجازه می‌دهد تا به‌طور مستقیم دستگاه‌های الکتریکی با ولتاژ بالا (مانند لامپ‌ها، فن‌ها، پمپ‌ها، یا موتورها) را کنترل کنید.
• ولتاژ رله: این ماژول با ولتاژ ۱۲ ولت DC تغذیه می‌شود، که معمولاً از منبع تغذیه ۱۲ ولت فراهم می‌شود.
• نوع رله: رله‌ها معمولاً از نوع الکترومغناطیسی هستند که از یک سیم‌پیچ برای قطع و وصل کردن مدار استفاده می‌کنند.
• قابلیت کنترل مستقل: اگر چند رله در ماژول وجود داشته باشد، می‌توانید هر رله را به‌طور جداگانه کنترل کنید.

3. ترکیب تایمر 555 با رله

• با استفاده از تایمر 555، می‌توانید به‌راحتی زمان‌بندی‌های مختلف را برای رله‌ها ایجاد کنید. این زمان‌بندی‌ها می‌توانند شامل فعال‌سازی یک دستگاه برقی برای مدت زمان مشخص یا تولید پالس‌های متناوب برای کنترل دستگاه‌های خاص باشند.
• به‌عنوان مثال، اگر می‌خواهید یک لامپ را برای مدت زمان خاص روشن کنید، تایمر 555 می‌تواند یک پالس مشخص به رله ارسال کند که در نتیجه لامپ را برای مدت زمان تعیین‌شده روشن کند.

نحوه کارکرد ماژول تایمر NE555 با خروجی رله ۱۲ ولت

1. ورودی‌های مدار:

   • ورودی تغذیه (VCC): ولتاژ ۱۲ ولت DC به پین VCC مدار وصل می‌شود.
   • پین کنترل تایمر NE555: در صورت استفاده از حالت مونوستابل، شما می‌توانید زمان تأخیر (زمان روشن بودن دستگاه) را با استفاده از یک مقاومت و خازن خارجی تنظیم کنید.

2. عملکرد رله:

   • هنگامی که تایمر 555 فعال می‌شود (با دریافت سیگنال از ورودی یا با توجه به زمان‌بندی)، سیگنال خروجی از پین ۳ تایمر به رله منتقل می‌شود.
   • اگر رله فعال شود، سوئیچ‌های آن (NO و COM) بسته می‌شود و مدار کنترل‌شده (مثلاً یک لامپ یا موتور) روشن می‌شود.
   • بعد از مدت زمان تعیین‌شده (که توسط تایمر 555 مشخص شده)، رله دوباره غیرفعال شده و دستگاه از کار می‌افتد.

3. نحوه تنظیم زمان:

   • در حالت مونوستابل، زمان روشن بودن دستگاه (با استفاده از رله) از طریق یک مقاومت و خازن تنظیم می‌شود. زمان تأخیر به فرمول زیر بستگی دارد:$$T=1.1\times R\times C$$که در آن:

     • $T$ زمان تأخیر (زمان روشن بودن رله)
     • $R$ مقاومت (بر حسب اهم)
     • $C$ ظرفیت خازن (بر حسب فاراد)

   • برای تنظیم زمان در حالت آستیبل، دو مقاومت و یک خازن به کار می‌روند که باعث ایجاد پالس‌های متناوب می‌شوند. این پالس‌ها می‌توانند برای کنترل رله‌ها به‌طور مداوم مورد استفاده قرار گیرند.

4. خروجی تایمر به رله:

   • سیگنال دیجیتال از پین ۳ تایمر به ورودی رله ارسال می‌شود. اگر سیگنال HIGH باشد، رله فعال می‌شود و مدار کنترل‌شده به جریان می‌افتد.
   • معمولاً در این مدار از آی‌سی درایور رله استفاده می‌شود تا اطمینان حاصل شود که جریان کافی به رله برای فعال‌سازی آن برسد.

کاربردهای رایج ماژول تایمر NE555 با خروجی رله

این ماژول ترکیبی از تایمر 555 و رله ۱۲ ولت در بسیاری از پروژه‌های الکترونیکی و اتوماسیون کاربرد دارد. برخی از کاربردهای رایج عبارتند از:

1. کنترل سیستم‌های روشنایی:

   • در پروژه‌های اتوماسیون خانگی یا صنعتی، می‌توانید از این ماژول برای روشن و خاموش کردن لامپ‌ها در زمان‌های معین استفاده کنید.

2. کنترل پمپ‌ها یا موتورهای الکتریکی:

   • برای راه‌اندازی و خاموش کردن پمپ‌ها یا موتورهای کوچک که به ولتاژ ۱۲ ولت کار می‌کنند، از این ماژول می‌توان استفاده کرد.

3. سیستم‌های تایمری برای دستگاه‌ها:

   • برای دستگاه‌هایی که نیاز به فعال‌سازی یا غیرفعال‌سازی خودکار در زمان‌های مشخص دارند، می‌توانید از تایمر NE555 استفاده کنید.

4. سیستم‌های هشداردهنده یا آلارم‌ها:

   • در سیستم‌های هشدار، می‌توان از این ماژول برای ارسال پالس‌های هشدار یا فعال‌سازی آلارم‌ها استفاده کرد.

5. اتوماسیون‌های ساده:

   • در پروژه‌هایی که نیاز به زمان‌بندی دقیق برای تغییر وضعیت دستگاه‌ها دارند، این ماژول می‌تواند راه‌حلی ساده و کارآمد ارائه دهد.

مزایا و معایب ماژول تایمر NE555 با خروجی رله

مزایا:

• سادگی: این ماژول بسیار ساده و ارزان است و به راحتی می‌توان آن را در پروژه‌ها به‌کار برد.
• قابلیت تنظیم زمان: می‌توانید زمان‌بندی‌ها را به دقت تنظیم کنید.
• قابلیت کنترل دستگاه‌های مختلف: با استفاده از رله، می‌توانید دستگاه‌های مختلف با ولتاژ و جریان بالا را کنترل کنید.
• انعطاف‌پذیری: هم برای پروژه‌های صنعتی و هم خانگی مناسب است.

معایب:

• محدودیت در تعداد رله‌ها: تعداد رله‌ها معمولاً محدود است و در پروژه‌های بزرگ‌تر ممکن است به تعداد بیشتری نیاز داشته باشید.
• نیاز به تأمین ولتاژ ۱۲ ولت: برای استفاده از این ماژول باید ولتاژ ۱۲ ولت DC را فراهم کنید، که ممکن است در برخی از پروژه‌ها محدودیت ایجاد کند.
• آسیب به رله‌ها در مدت زمان طولانی: استفاده طولانی‌مدت از رله‌ها می‌تواند باعث فرسودگی آن‌ها شود.

نتیجه‌گیری

ماژول تایمر NE555 با خروجی رله ۱۲ ولت ابزاری ساده، کارآمد و مقرون به صرفه برای کنترل دستگاه‌های برقی در پروژه‌های مختلف است. این ماژول به شما این امکان را می‌دهد که دستگاه‌های خود را در زمان‌های خاص روشن یا خاموش کنید و برای انواع پروژه‌های الکترونیکی و اتوماسیون کاربرد دارد.
