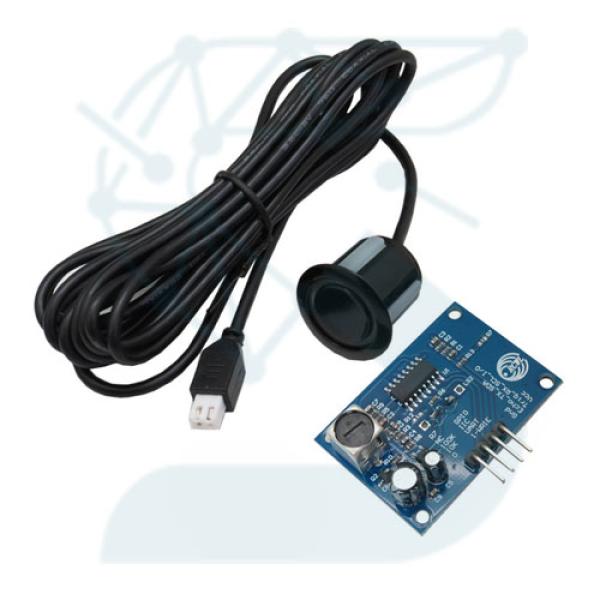

ماژول اولتراسونیک سنجش مسافت JSN-SR0T4
ماژول اولتراسونیک سنجش مسافت JSN-SR0T4 یک ابزار دقیق و کارآمد برای اندازه‌گیری فاصله با استفاده از تکنولوژی امواج اولتراسونیک است. این ماژول به دلیل دقت بالا و ویژگی‌های مناسب، در پروژه‌های مختلف الکترونیکی و رباتیک کاربرد دارد.
ویژگی‌های کلیدی JSN-SR0T4
1. تکنولوژی اندازه‌گیری:
- روش اندازه‌گیری: ارسال و دریافت امواج اولتراسونیک برای تعیین فاصله به صورت غیر تماسی. امواج اولتراسونیک به سمت جسم ارسال شده و پس از برخورد با آن، موج بازتاب شده به سنسور باز می‌گردد. زمان لازم برای برگشت امواج اندازه‌گیری شده و فاصله محاسبه می‌شود.
2. مشخصات فنی:
- ولتاژ عملیاتی: 5V DC برای تغذیه ماژول.
- جریان کاری: 30mA در حالت فعال و 5mA در حالت استاتیک.
- فرکانس عملیاتی: 40 کیلوهرتز، برای تولید امواج اولتراسونیک.
- محدوده اندازه‌گیری: از 25 سانتیمتر تا 5 متر با دقت بالا.
- دقت اندازه‌گیری: تا ±1 سانتیمتر، با تفکیک‌پذیری 1 میلیمتر.
3. طراحی و ابعاد:
- ابعاد ماژول: 42 × 29 × 12 میلیمتر، که طراحی جمع‌وجور و مناسب برای نصب در پروژه‌های مختلف است.
- پوشش: ضدآب، که امکان استفاده در محیط‌های مرطوب یا خارجی را فراهم می‌کند.
4. پین‌های اتصال:
- +5V: برای تأمین ولتاژ تغذیه.
- Trig: پین ورودی برای ارسال پالس تحریک به سنسور.
- Echo: پین خروجی برای دریافت سیگنال بازگشتی.
- GND: اتصال به زمین.
5. سیگنال‌ها:
- پالس تحریک ورودی: پالس TTL با عرض حدود 10 میکروثانیه برای فعال‌سازی ماژول.
- پالس بازگشتی (Echo): سیگنال سطح وسیع پالس خروجی یا TTL برای تعیین فاصله.
کاربردهای ماژول JSN-SR0T4
- رباتیک: استفاده در ربات‌ها برای اجتناب از موانع و ناوبری.
- سنسور خودرو: به کارگیری در سیستم‌های کمک راننده و سنجش فاصله پارکینگ.
- سیستم‌های هوشمند: استفاده در پروژه‌های خانه هوشمند و اتوماسیون.
- سیستم‌های پارکینگ: برای اندازه‌گیری فاصله و مدیریت فضای پارکینگ.
مزایا و معایب ماژول JSN-SR0T4
- مزایا:
- دقت بالا: توانایی اندازه‌گیری فاصله با دقت ±1 سانتیمتر و تفکیک‌پذیری 1 میلیمتر.
- محدوده وسیع: اندازه‌گیری فاصله در محدوده 25 سانتیمتر تا 5 متر.
- پوشش ضدآب: طراحی مقاوم در برابر آب که به استفاده در محیط‌های مرطوب کمک می‌کند.
- ابعاد کوچک: مناسب برای نصب در فضاهای محدود و پروژه‌های کوچک.
- معایب:
- محدوده حداقل: امکان اندازه‌گیری دقیق تنها از 25 سانتیمتر به بالا.
- حساسیت به موانع: عملکرد می‌تواند تحت تأثیر اشیاء جاذب صدا یا موانع قرار گیرد.
نتیجه‌گیری
ماژول JSN-SR0T4 با ویژگی‌های پیشرفته و دقت بالا، ابزار مناسبی برای اندازه‌گیری فاصله در پروژه‌های مختلف است. با توانایی اندازه‌گیری دقیق و طراحی ضدآب، این ماژول می‌تواند در کاربردهای متنوعی از جمله رباتیک، سیستم‌های هوشمند، و کنترل صنعتی مورد استفاده قرار گیرد. استفاده از این ماژول در پروژه‌های شما می‌تواند به بهبود عملکرد و دقت سیستم‌ها و دستگاه‌های الکترونیکی کمک کند.
