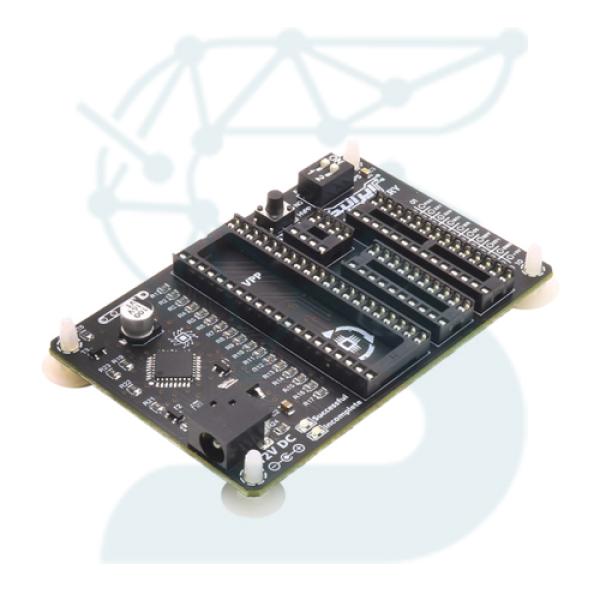

دکتر فیوزبیت بازیابی میکروکنترلرهای AVR
دکتر فیوزبیت بازیابی میکروکنترلرهای AVR یک ابزار بسیار مفید برای بازیابی تنظیمات فیوزبیت میکروکنترلرهای 8 بیتی AVR است. این میکروکنترلرها به دلیل قیمت مناسب و عملکرد قوی، یکی از پرکاربردترین میکروکنترلرهای بازار به شمار می‌روند. اما در عین حال، تنظیمات فیوزبیت‌ها می‌تواند برای کاربران چالش‌برانگیز باشد و در صورت اشتباه در تنظیم این بیت‌ها، ممکن است میکروکنترلر به حالت غیرقابل برنامه‌ریزی (قفل) درآید.
ویژگی‌ها و مشخصات فنی
1. بازیابی فیوزبیت‌ها:
- این دستگاه بدون نیاز به دانستن تنظیمات قبلی فیوزبیت‌ها، با یک فشار دکمه، تمامی فیوزبیت‌های میکروکنترلر را به حالت پیش‌فرض کارخانه بازمی‌گرداند. این ویژگی باعث می‌شود که کاربران بتوانند میکروکنترلرهای خود را بدون نگرانی از تنظیمات نادرست، بازیابی کنند.
2. پروتکل‌های کاری:
- این پروگرامر از پروتکل‌های HVPP (High Voltage Parallel Programming) و HVSP (High Voltage Serial Programming) استفاده می‌کند که با اعمال ولتاژ بالا به میکروکنترلر، امکان بازیابی تنظیمات پیش‌فرض را فراهم می‌کند.
3. سوکت‌ها و پشتیبانی از میکروکنترلرهای مختلف:
- این دستگاه دارای 4 سوکت برای میکروکنترلرهای DIP با تعداد پایه‌های 8، 20، 28، و 40 می‌باشد. همچنین برای میکروکنترلرهای SMD نیز خروجی‌هایی برای اتصال آداپتورهای مخصوص وجود دارد.
4. ولتاژ و جریان مورد نیاز:
- این دستگاه به یک آداپتور 12 ولت با جریان حداقل 500 میلی‌آمپر نیاز دارد. جک آداپتور استاندارد بوده و می‌توان از هر مدل آداپتور 12 ولت با جریان مناسب استفاده کرد.
5. دیگر امکانات:
- دارای یک شستی برای شروع عملیات بازیابی.
- مجهز به دیپ سوئیچ برای تعیین وضعیت و تنظیمات مختلف.
- خروجی دیتا برای میکروکنترلرهای SMD .
کاربردها
- بازیابی تنظیمات فیوزبیت: این دستگاه برای زمانی که فیوزبیت‌های میکروکنترلر به اشتباه تنظیم شده و میکروکنترلر قفل شده است، بسیار کارآمد است.
- پروگرام پیش‌فرض: مناسب برای بازگردانی میکروکنترلرها به حالت تنظیمات پیش‌فرض برای استفاده مجدد در پروژه‌های جدید.
- تعمیر و نگهداری: ابزاری ضروری برای کسانی که به طور مداوم با میکروکنترلرهای AVR کار می‌کنند و نیاز به بازیابی مکرر تنظیمات دارند.
مزایا
- استفاده آسان: بدون نیاز به دانش تخصصی در مورد تنظیمات فیوزبیت، کاربران می‌توانند به راحتی میکروکنترلرهای خود را بازیابی کنند.
- پشتیبانی از میکروکنترلرهای مختلف: با داشتن سوکت‌ها و خروجی‌های مختلف، این دستگاه از طیف گسترده‌ای از میکروکنترلرهای AVR پشتیبانی می‌کند.
- کارایی بالا: استفاده از پروتکل‌های HVPP و HVSP تضمین می‌کند که میکروکنترلرها به درستی و با اطمینان بازیابی شوند.
نتیجه‌گیری
دکتر فیوزبیت بازیابی میکروکنترلرهای AVR یک ابزار حیاتی برای مهندسان و توسعه‌دهندگان الکترونیک است که به طور مداوم با میکروکنترلرهای AVR کار می‌کنند. این دستگاه با قابلیت بازیابی سریع و آسان تنظیمات فیوزبیت، از قفل شدن میکروکنترلرها جلوگیری کرده و زمان و هزینه‌های تعمیر و نگهداری را به طرز قابل توجهی کاهش می‌دهد.
