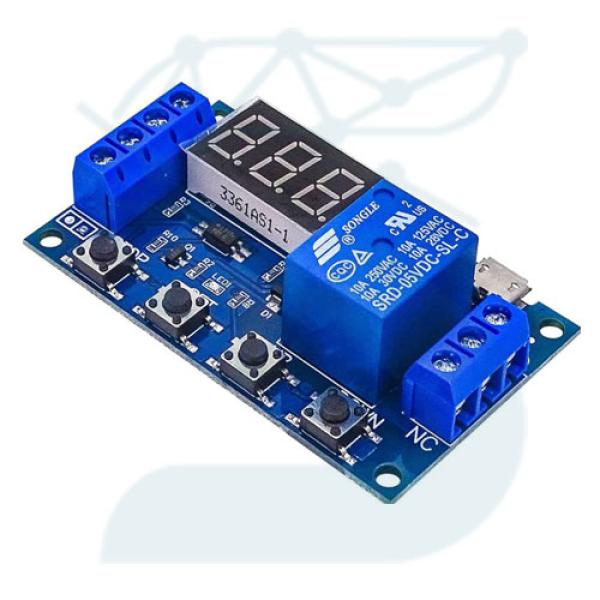

ماژول XY-J02 یک تایمر دیجیتال است که برای کنترل و تنظیم زمان فعال‌سازی و غیرفعال‌سازی رله‌ها طراحی شده است. این ماژول با قابلیت‌های پیشرفته و انعطاف‌پذیری بالا، به طور گسترده‌ای در کاربردهای صنعتی، سیستم‌های کنترل و اتوماسیون استفاده می‌شود.
مشخصات فنی
- مدل: XY-J02
- ولتاژ کاری: 6 تا 30 ولت DC
- ولتاژ تریگر: 3 تا 24 ولت DC
- جریان مصرفی: 20 تا 50 میلی‌آمپر
- بازه زمانی تنظیمی: 0.1 ثانیه تا 999 دقیقه
- دمای کاری: -40 تا 85 درجه سانتی‌گراد
- نوع رله: رله Songle با حداکثر بار 10 آمپر
- نوع صفحه نمایش: سون سگمنت سه رقمی
- نوع کانکتور: ترمینال پیچی و میکرو USB برای تغذیه
- ابعاد: 71 × 52 × 13 میلی‌متر
- وزن: 33 گرم
ویژگی‌های برجسته
1. تنظیم زمان دقیق:
- امکان تنظیم زمان فعال‌سازی و غیرفعال‌سازی رله از 0.1 ثانیه تا 999 دقیقه با دقت بالا.
2. صفحه نمایش سون سگمنت:
- نمایشگر سه رقمی برای نمایش زمان تایمر و تنظیمات کاربر به صورت واضح و خوانا.
3. حافظه داخلی:
- حفظ تنظیمات پس از قطع برق به وسیله حافظه داخلی، که امکان ذخیره و بازیابی تنظیمات قبلی را فراهم می‌کند.
4. پورت تغذیه USB:
- قابلیت تغذیه از طریق پورت میکرو USB، که باعث سهولت در اتصال به منبع تغذیه می‌شود.
5. مدار حفاظتی:
- مدار محافظ بایاس معکوس: جلوگیری از آسیب در صورت اتصال معکوس منبع تغذیه.
- حفاظت در برابر دماهای بالا: برای افزایش ایمنی و طول عمر ماژول.
- حفاظت در برابر اضافه ولتاژ و اتصال کوتاه: افزایش ایمنی در استفاده از ماژول.
6. کلیدهای تنظیم:
- کلید SET: برای تنظیم و ذخیره زمان و پارامترها.
- کلیدهای ADD و DEC: برای افزایش و کاهش مقدار زمان و پارامترها.
- کلید STOP: برای متوقف کردن فعالیت تایمر و رله در شرایط خاص.
7. حالت‌های کارکرد:
- حالت P1: انتخاب بین مد خنک‌کننده (C) و مد هیتر (H).
- حالت P2: تنظیم مقدار هیسترزیس.
- حالت P3: تنظیم حداکثر دما.
- حالت P4: تنظیم حداقل دما.
- حالت P5: تنظیم تاخیر فعال شدن رله.
- حالت P6: تنظیم آلارم دمای غیرمجاز.
- حالت P7: قفل کردن تنظیمات برای جلوگیری از تغییرات ناخواسته.
- حالت P8: بازگردانی تنظیمات به حالت کارخانه.
نحوه استفاده و تنظیم
1. تنظیم زمان فعال‌سازی و غیرفعال‌سازی:
- با فشار دادن کلید SET ، نمایشگر به حالت چشمک زن رفته و با استفاده از کلیدهای ADD و DEC ، زمان فعال‌سازی رله را تنظیم نمایید.
- پس از تنظیم، دوباره کلید SET را فشار دهید تا تنظیمات ذخیره شود.
2. دسترسی به منوی تنظیمات:
- با فشار دادن SET به مدت 3 ثانیه، وارد منوی تنظیمات پارامترهای ماژول شوید.
- با استفاده از کلیدهای ADD و DEC ، به تنظیمات مختلف دسترسی پیدا کنید و با فشردن SET وارد تنظیمات پارامتر مورد نظر شوید.
3. تنظیم برای دستگاه جوجه‌کشی:
- دستگاه را روشن کنید (می‌توانید از شارژر موبایل استفاده کنید).
- کلید SET را به مدت 2 ثانیه نگه‌دارید و سپس رها کنید.
- با کلیدهای بالا و پایین، حالت P3.2 را پیدا کنید و با کلید SET وارد تنظیمات شوید.
- OP را مشاهده خواهید کرد. با کلیدهای بالا و پایین زمان روشن بودن رله را تنظیم کنید و سپس SET را فشار دهید.
- برای تنظیمات CL و LOP به روش مشابه عمل کنید و برای تعداد تکرار بی‌نهایت، پارامتر LOP را بر روی گزینه — تنظیم کنید.
4. ویژگی‌های اضافی:
- قفل کردن تنظیمات: برای جلوگیری از تغییرات ناخواسته در تنظیمات.
- حالت بازگردانی به کارخانه: برای بازگرداندن تنظیمات به حالت اولیه کارخانه.
کاربردها
- زمانبندی فعالیت‌های دستگاه‌ها: مانند فن‌ها، موتورها، و پمپ‌های آب.
- کنترل سیستم‌های روشنایی: با تنظیم زمان روشن و خاموش شدن.
- فعال‌سازی آلارم‌ها و زنگ‌های اخبار: در زمان‌های تنظیم شده.
- برنامه‌ریزی آبیاری و کنترل دستگاه‌های جوجه‌کشی.
نکات مهم
- ولتاژ ورودی: برای زمان‌های بیشتر از 5 دقیقه، ولتاژ ورودی باید بیشتر از 10 ولت باشد. ورودی میکرو USB تنها برای تنظیم زمان‌های کمتر از 5 دقیقه مناسب است.
- حفاظت در برابر الکتریسیته ساکن: قبل از لمس ماژول، از تخلیه الکتریسیته ساکن برای جلوگیری از آسیب به چیپ‌ها اطمینان حاصل کنید.
ماژول XY-J02 با ویژگی‌های پیشرفته و قابلیت‌های تنظیمی خود، ابزار مناسبی برای کاربردهای مختلف صنعتی و کنترل زمان در پروژه‌های الکترونیکی است.
