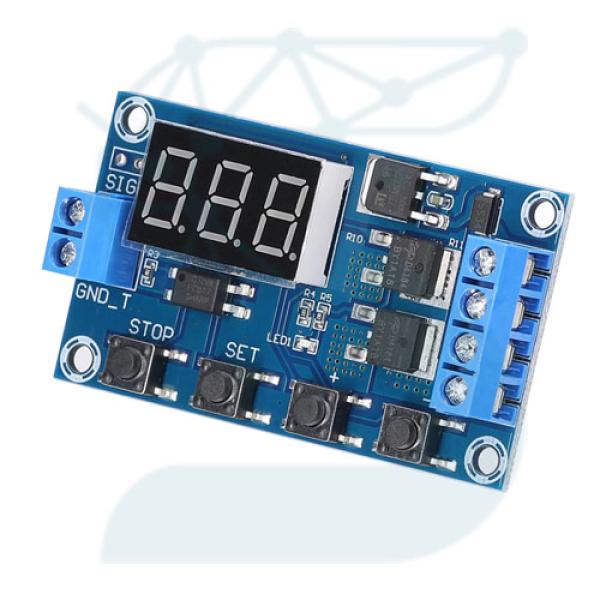

معرفی ماژول تایمر دیجیتال XY-J02
ماژول تایمر دیجیتال XY-J02 با خروجی ماسفت یک ابزار پیشرفته و بسیار کارآمد برای زمان‌بندی و کنترل تجهیزات الکترونیکی مختلف است. این ماژول به دلیل استفاده از ماسفت به جای رله، عمر طولانی‌تری دارد و مناسب برای کاربردهایی است که نیاز به قطع و وصل مکرر دارند. این ویژگی باعث می‌شود تا XY-J02 یک انتخاب عالی برای پروژه‌هایی با تعداد دفعات سوئیچ‌زنی بالا باشد.
مشخصات فنی
- ولتاژ تغذیه: 5 تا 30 ولت DC
- خروجی: ماسفت، که امکان تحمل جریان‌های بالا را دارد و در برابر سایش مکانیکی مقاوم است.
- زمان قابل تنظیم: از 0.1 تا 999 ثانیه یا دقیقه
- جریان استاتیک: بسیار کم، مناسب برای کاربردهای با مصرف انرژی پایین
- حافظه داخلی: تنظیمات تایمر حتی پس از خاموش شدن ماژول حفظ می‌شود.
- اندازه ماژول: کوچک و کم حجم، مناسب برای انواع کاربردهای صنعتی و خانگی
- صفحه نمایش: نمایشگر دیجیتال برای نمایش زمان و وضعیت فعلی ماژول
ویژگی‌ها
1. طول عمر بالا: استفاده از ماسفت به جای رله باعث افزایش عمر مفید و قابلیت اطمینان ماژول می‌شود.
2. تنظیم دقیق زمان: امکان تنظیم زمان با دقت بالا (0.1 تا 999 ثانیه یا دقیقه)، که انعطاف‌پذیری زیادی را در کاربردهای مختلف فراهم می‌کند.
3. مصرف برق کم: طراحی بهینه برای مصرف برق کمتر، که امکان راه‌اندازی با یک شارژر موبایل را نیز فراهم می‌کند.
4. تنظیمات پایدار: حفظ تنظیمات تایمر حتی پس از خاموش شدن، که نیاز به تنظیم مجدد را از بین می‌برد.
5. کاربردهای متنوع: از جمله برنامه‌ریزی آبیاری، کنترل چرخش دستگاه جوجه‌کشی، و دیگر سیستم‌های خودکار.
مدهای کاری
1. P1: تاخیر در وصل و قطع - ماژول پس از زمان تنظیم شده به حالت قطع یا وصل می‌رود.
2. P2: عملکرد تکرار شونده - ماژول به صورت خودکار بین حالت‌های وصل و قطع جابجا می‌شود.
3. P3.1 و P3.2: حالت‌های ترکیبی - با تنظیم متغیرهای OP، CL و LOP، تایمر بدون نیاز به سیگنال تحریک عمل می‌کند.
4. P4: حالت‌های خاص برای نیازهای زمان‌بندی پیچیده‌تر.
5. P5: حالت‌های پیشرفته و سفارشی برای کاربردهای خاص.
نحوه راه‌اندازی و تنظیم
1. اتصال تغذیه: ماژول را به منبع تغذیه 5 تا 30 ولت DC متصل کنید. استفاده از شارژر موبایل نیز امکان‌پذیر است.
2. انتخاب مد کاری: با استفاده از کلیدهای موجود بر روی ماژول، یکی از مدهای کاری P1 تا P5 را انتخاب کنید.
3. تنظیم زمان: زمان‌های مورد نظر برای وصل (OP) و قطع (CL) را با استفاده از کلیدهای تنظیم تعیین کنید.
4. ذخیره تنظیمات: تنظیمات به طور خودکار ذخیره می‌شوند و حتی پس از خاموش شدن ماژول حفظ می‌شوند.
کاربردها
- برنامه‌ریزی آبیاری: کنترل زمان‌بندی دقیق برای آبیاری گیاهان و باغ‌ها، به خصوص در مناطق با نیاز به آبیاری منظم.
- دستگاه‌های جوجه‌کشی: کنترل چرخش راک دستگاه جوجه‌کشی برای حفظ دمای مناسب و چرخش یکنواخت تخم‌ها.
- سیستم‌های خودکار: استفاده در سیستم‌های خودکار صنعتی و خانگی برای زمان‌بندی دقیق و کاهش نیاز به نظارت مستمر.
- کنترل تجهیزات الکتریکی: قطع و وصل خودکار تجهیزات برقی مانند پمپ‌ها، موتورهای الکتریکی، و دستگاه‌های گرمایشی.
مدهای کاری تخصصی
1. P1 (تاخیر در وصل و قطع): ماژول پس از زمان تنظیم شده (OP) به حالت وصل می‌رود و پس از گذشت زمان تنظیم شده (CL) به حالت قطع باز می‌گردد. این حالت برای کاربردهایی که نیاز به زمان‌بندی دقیق دارند، بسیار مناسب است.
2. P2 (عملکرد تکرار شونده): ماژول به صورت خودکار بین حالت‌های وصل و قطع جابجا می‌شود. این حالت برای کاربردهایی که نیاز به تکرار مداوم دارند، مانند روشن و خاموش کردن چراغ‌ها به صورت خودکار، کاربرد دارد.
3. P3.1 و P3.2 (حالت‌های ترکیبی): با تنظیم متغیرهای OP، CL و LOP، تایمر بدون نیاز به سیگنال تحریک عمل می‌کند و به محض راه‌اندازی، زمان‌بندی مشخص شده را اجرا می‌کند.
4. P4 (حالت‌های خاص): این حالت‌ها برای نیازهای زمان‌بندی پیچیده‌تر و برنامه‌ریزی‌های خاص طراحی شده‌اند.
5. P5 (حالت‌های پیشرفته و سفارشی): امکان تنظیم زمان‌بندی‌های پیشرفته برای کاربردهای خاص و پیچیده‌تر.
نتیجه‌گیری
ماژول تایمر دیجیتال XY-J02 با ویژگی‌های پیشرفته و طراحی بهینه، یک ابزار کارآمد و قابل اعتماد برای زمان‌بندی و کنترل تجهیزات مختلف است. استفاده از ماسفت به جای رله، عمر طولانی‌تر و عملکرد بهتری را در کاربردهای با تعداد دفعات سوئیچ‌زنی بالا فراهم می‌آورد. این ماژول با مدهای کاری متعدد و تنظیمات دقیق، مناسب برای انواع پروژه‌های صنعتی و خانگی است. با استفاده از XY-J02 می‌توانید زمان‌بندی‌های پیچیده را به سادگی و با دقت بالا انجام دهید و از قابلیت‌های پیشرفته آن بهره‌مند شوید.
