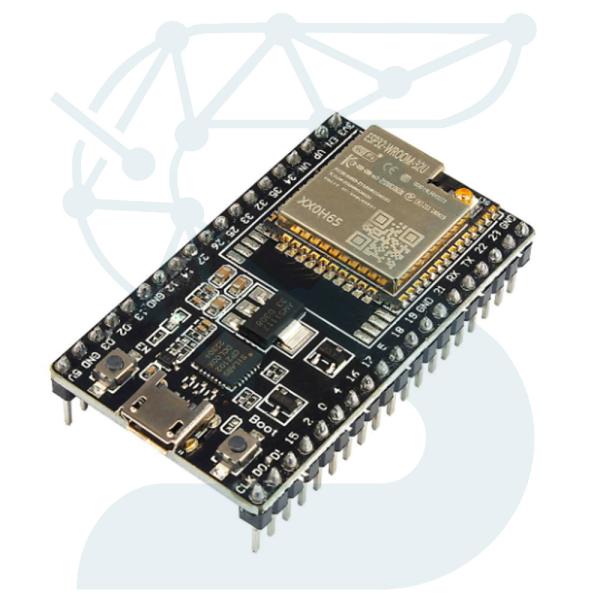

برد توسعه ESP32-WROOM-32U با چیپ CP2102
توضیحات تخصصی و کامل:
برد توسعه ESP32-WROOM-32U یکی از قدرتمندترین و محبوبترین بردهای مبتنی بر ماژول ESP32 است که نهتنها قابلیت اتصال به شبکه وایفای (Wi-Fi) و بلوتوث (Bluetooth) را ارائه میدهد بلکه با استفاده از چیپ CP2102 امکان ارتباط USB به سریال سریع و مطمئن را برای برنامهریزی و انتقال دادهها فراهم میکند. این برد دارای آنتن خارجی است که نسبت به بردهای با آنتن داخلی عملکرد بهتری در ارتباطات بیسیم ارائه میدهد و برای پروژههایی که نیاز به برد ارتباطی بالاتری دارند، ایدهآل است.
برد ESP32-WROOM-32U به دلیل قابلیت برنامهریزی با زبانهای متعدد (مانند Arduino IDE، Micropython و PlatformIO)، مصرف انرژی کم، پشتیبانی از پروتکلهای ارتباطی و تعداد زیاد پینهای GPIO، در پروژههای حرفهای، صنعتی و تحقیقاتی کاربرد گستردهای دارد.
ویژگیهای کلیدی برد توسعه ESP32-WROOM-32U
- ماژول ESP32-WROOM-32U:
این برد بر پایه ماژول ESP32-WROOM-32U طراحی شده است که نسخهای با قابلیت آنتن خارجی از ماژول محبوب ESP32 است. این ویژگی برد را برای استفاده در مناطقی با پوشش ضعیف شبکه یا نیاز به برد بلند مناسب میکند.
- مجهز به چیپ USB به سریال CP2102:
چیپ CP2102 امکان اتصال مستقیم برد به کامپیوتر از طریق پورت USB را فراهم کرده و سرعت انتقال داده بالا و پایدار را تضمین میکند. این تکنولوژی باعث سهولت در برنامهریزی و آپلود کدها میشود.
- پشتیبانی از وایفای و بلوتوث:
برد ESP32 از وایفای استاندارد 802.11 b/g/n و بلوتوث ورژن 4.2 (Bluetooth Classic و BLE) پشتیبانی میکند که امکان ایجاد ارتباطات بیسیم پیشرفته برای IoT و سایر پروژهها را فراهم میسازد.
- پینهای ورودی/خروجی (GPIO) متنوع:
این برد دارای تعداد زیادی پین GPIO است که میتوانند برای چندین عملکرد مختلف از جمله PWM، ADC، DAC، I2C، SPI و UART مورد استفاده قرار گیرند. این ویژگی آن را مناسب برای پروژههای چندمنظوره و پیشرفته میکند.
- آنتن خارجی برای ارتباط پایدارتر:
وجود کانکتور مخصوص آنتن خارجی یک مزیت بزرگ برای برد ESP32-WROOM-32U است. این قابلیت باعث میشود که کیفیت ارتباط بیسیم حتی در محیطهای پر نویز یا با فاصله زیاد، بهبود یابد.
- پشتیبانی از برنامهنویسی آسان:
امکان برنامهریزی با Arduino IDE، Micropython و PlatformIO این برد را مناسب برای توسعهدهندگان در تمامی سطوح (مبتدی تا حرفهای) میکند.
- مصرف انرژی کم (Low Power):
این برد دارای حالتهای متنوع ذخیره انرژی است که میتواند انرژی مصرفی در پروژههای مبتنی بر باتری را به حداقل کاهش دهد.
- طراحی فشرده:
ابعاد کوچک و طراحی ماژولار این برد توسعه، آن را برای پروژههایی که فضا محدود است مناسب میکند.
مشخصات فنی (Technical Specifications):
- ماژول مرکزی: ESP32-WROOM-32U
- پردازنده: Dual-core Tensilica LX6 با فرکانس 240MHz
- حافظه فلش: 4MB
- حافظه SRAM: 520KB
- پروتکلهای شبکه:
- Wi-Fi 802.11 b/g/n
- بلوتوث 4.2 (BLE و Classic)
- چیپ USB To Serial: Silicon Labs CP2102
- اتصال آنتن: کانکتور برای آنتن خارجی
- GPIO ها: تا 34 پین چندمنظوره
- ADC کانالها: 16 کانال (12 بیت)
- DAC کانالها: 2 کانال (8 بیت)
- پروتکلهای ارتباطی: I2C، SPI، UART، PWM، ADC، DAC
- ولتاژ کاری: 3.3 ولت (ورودی USB: 5 ولت)
- مصرف انرژی: حالت Deep Sleep برای کاهش مصرف انرژی (تا 10µA)
- ابعاد: بسیار کوچک و قابل نصب در فضاهای محدود
کاربردهای برد توسعه ESP32-WROOM-32U
برد ESP32-WROOM-32U به دلیل امکانات پیشرفته و چندمنظوره بودن، در موارد زیر بسیار مورد استفاده قرار میگیرد:
- پروژههای اینترنت اشیاء (IoT):
ساخت دستگاههای هوشمند (مانند کنتور هوشمند، کنترل خانه هوشمند و سیستمهای هشدار).
- دستگاههای ارتباطی بیسیم:
ایجاد شبکههای بیسیم برای انتقال دادهها یا دسترسی به اینترنت در مناطق صنعتی.
- کنترل و مانیتورینگ صنعتی:
ایجاد دستگاههای کنترلی برای مانیتورینگ دادههای صنعتی، جمعآوری دادههای حسگرها و انتقال به سرورها.
- پروژههای DIY و تحقیقاتی:
طراحی پروژههای سفارشی مانند رباتها، سیستمهای هوشمند خانگی، و دستگاههایی که نیاز به وایفای یا بلوتوث دارند.
- اتوماسیون و کنترل راه دور:
کنترل دستگاههایی مانند رلهها، موتورهای الکتریکی یا سیستمهای روشنایی از طریق بلوتوث یا اپلیکیشنهای تحت وب.
- سیستمهای مانیتورینگ مبتنی بر سنسور:
ایدهآل برای جمعآوری دادههای حسگرها در مکانهای دور و ارسال دادهها به سرویسهای ابری.
نکات مهم هنگام استفاده از برد ESP32-WROOM-32U
- برنامهریزی اولیه:
برای آپلود کد، کافی است برد را از طریق کابل USB به رایانه متصل کنید و از نرمافزارهایی مانند Arduino IDE یا PlatformIO استفاده کنید.
- آنتن خارجی:
اطمینان حاصل کنید که آنتن خارجی بهدرستی به کانکتور متصل شده است تا کیفیت ارتباط بهینه باشد.
- مدیر درایورها:
پیش از اتصال به رایانه، مطمئن شوید که درایور CP2102 روی سیستم شما نصب شده است (درایورها معمولاً بر روی ویندوز و مک به سادگی قابل نصب هستند).
- ولتاژ ورودی:
ولتاژ ورودی از طریق USB 5 ولت است، اما ولتاژ کاری برد 3.3 ولت است. بنابراین، از قرار دادن ولتاژ بیش از 3.3 ولت روی پینهای GPIO پرهیز کنید.
- خنکسازی در پروژههای سنگین:
برای پروژههایی که از پتانسیل کامل پردازنده و وایفای برد استفاده میشود، اطمینان حاصل کنید که حرارت برد کنترل میشود.
مزایای ESP32-WROOM-32U نسبت به مدلهای مشابه
- استفاده از آنتن خارجی برای بهبود برد ارتباطی.
- چیپ USB به سریال قدرتمند CP2102 برای اتصال سریع و پایدار.
- پشتیبانی از Wi-Fi و Bluetooth در یک برد.
- تعداد بالای GPIO با توانایی چندمنظوره (PWM، ADC، I2C، SPI و غیره).
- عملکرد سریعتر و قدرتمندتر نسبت به مدلهای ESP8266.
