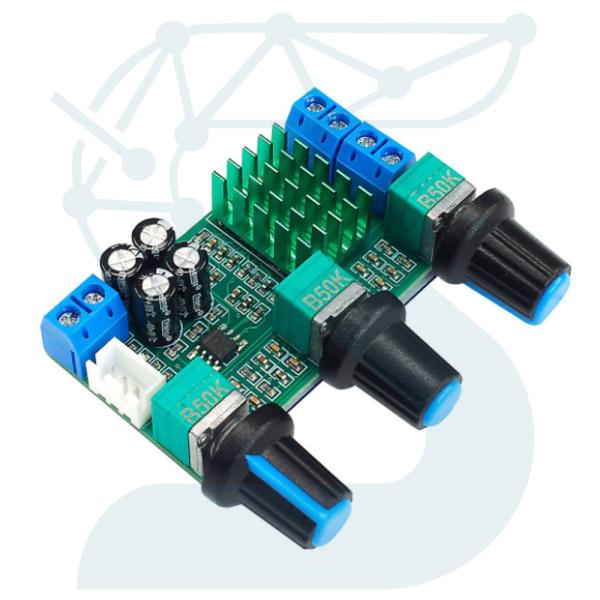

امپلیفایر دو کانال 80 وات مدل XH-M567
معرفی محصول:
ماژول امپلیفایر دو کانال XH-M567 یک ماژول قدرتی صوتی است که با استفاده از چیپ تقویتکننده کلاس D طراحی شده و توانایی ارائه توان تا 80 وات برای هر کانال را دارد. این ماژول برای تقویت صدای خروجی دستگاههای صوتی مانند گوشیهای موبایل، تلویزیون، کامپیوتر یا سایر منابع صدا و اتصال به بلندگوهای قوی طراحی شده است. طراحی فشرده، بازدهی انرژی بالا و قابلیتهای پیشرفتهای در کنترل کیفیت صدا، این ماژول را به گزینهای عالی برای کاربردهای صوتی حرفهای و خانگی تبدیل کرده است.
مشخصات فنی:
-
توان خروجی:
- 80 وات در هر کانال (جمعاً 2×80 وات، مجموعاً 160 وات)
-
نوع تقویتکننده:
- چیپ کلاس D (بازده بالا و مصرف پایین انرژی).
-
ولتاژ ورودی:
- 12 ولت تا 24 ولت DC برای تأمین انرژی.
-
ورودی صوت:
- استریو AUX با قابلیت اتصال به منابع مختلف مثل موبایل، کامپیوتر، تلویزیون یا دستگاههای صوتی دیگر.
-
مقاومت بلندگو (Speaker Impedance):
- 4 اهم تا 8 اهم
-
بازدهی انرژی:
- بیش از 90%
-
محافظت مدار:
- محافظت در برابر اتصال کوتاه، محافظت در برابر اضافه ولتاژ و دما.
-
ابعاد ماژول:
- 70×50×30 میلیمتر
ویژگیها و مزایا:
-
دو کانال مستقل با توان بالا:
- امکان تقویت صدای دو بلندگو به صورت جداگانه با کیفیت استریو و توان حداکثر 80 وات برای هر کانال.
-
چیپ کلاس D:
- بازده بالا، مصرف انرژی کمتر و تولید گرمای کمتر نسبت به تقویتکنندههای کلاس A و AB.
-
کیفیت صدای حرفهای:
- خروجی صدا با وضوح بالا و اعوجاج بسیار کم.
-
محافظت پیشرفته:
- مجهز به سیستمهای حفاظتی برای جلوگیری از خرابی مدار یا آسیب به بلندگوها در شرایط نامطلوب (اتصال کوتاه یا اضافه بار).
-
انعطافپذیری بالا:
- امکان کار با بلندگوهایی با مقاومت 4 تا 8 اهم؛ مناسب برای طیف وسیعی از بلندگوهای رایج.
-
طراحی کوچک و سبک:
- اندازه فشرده که امکان نصب در هر محیطی را بدون نیاز به فضای زیاد فراهم میکند.
-
مصرف انرژی کم:
- حداکثر بازدهی و کمترین اتلاف انرژی، مناسب برای استفاده طولانیمدت.
کاربردها:
-
سیستمهای صوتی حرفهای:
- استفاده در سیستمهای صوتی خانگی برای تقویت صدا از تلویزیون یا پخشکنندههای دیجیتال.
-
پروژههای DIY صوتی:
- مناسب برای پروژههای شخصی ساخت سیستمهای صوتی قوی با هزینه کم.
-
کیتهای آموزشی:
- استفاده در مدارس یا مراکز آموزشی برای آموزش عملکرد امپلیفایرهای کلاس D.
-
اتصال به اسپیکرهای قوی:
- تقویت صدای بلندگوها در مهمانی، کنفرانس یا استفاده در محیطهای باز.
-
کاربردهای تحقیقاتی:
- مناسب برای آزمایش عملکرد تقویتکنندههای صوتی و تحلیل کیفیت صوت در دستگاههای مختلف.
راهنمای نصب:
-
تغذیه ماژول:
- ولتاژ تغذیه DC بین 12 ولت تا 24 ولت را به ترمینال تغذیه متصل کنید.
- برای توان خروجی بیشتر، منبع تغذیه قویتر ترجیحاً با جریان بالاتر از 5 آمپر توصیه میشود.
-
اتصال ورودی صوت:
- ورودی استریو از طریق کانکتور AUX یا جک 3.5 میلیمتری به منبع صوتی مانند موبایل، کامپیوتر یا دستگاه پخش موسیقی متصل کنید.
-
اتصال خروجی به بلندگوها:
- خروجی دو کانال به ورودی بلندگوهای 4 تا 8 اهم متصل شود. دقت کنید قطب مثبت و منفی بلندگوها صحیح متصل شوند.
-
تست کیفیت صدا:
- پس از اتصال تغذیه، ورودی صوت و خروجی به بلندگوها، کیفیت صدا و عملکرد ماژول را تست کنید.
نکات مهم:
-
ولتاژ تغذیه:
- از ولتاژ تغذیه مناسب بین 12 ولت تا 24 ولت استفاده کنید. ولتاژ بالاتر ممکن است به مدار آسیب برساند.
-
خنککاری:
- برای توانهای بالا و استفاده طولانیمدت، از سیستم خنککاری یا هیتسینک مناسب برای کاهش حرارت مدار استفاده کنید.
-
سیمهای خروجی:
- سیمهای خروجی به بلندگوها باید با کیفیت و قطر مناسب انتخاب شوند تا از اتلاف توان جلوگیری شود.
-
محافظت:
- دقت کنید از اتصال کوتاه یا قطبیت معکوس در ورودی یا خروجی پرهیز شود؛ زیرا ممکن است به مدار و بلندگو آسیب وارد شود.
-
محیط نصب:
- ماژول در محیط خشک و دور از رطوبت و گردوغبار نگهداری و استفاده شود.
جمعبندی:
ماژول امپلیفایر دو کانال XH-M567 یک تقویتکننده قدرتمند، مقرونبهصرفه و با طراحی فشرده است که کیفیت صدای عالی و حفاظت مدار پیشرفته را ارائه میدهد. این ماژول برای تقویت صدای سیستمهای صوتی خانگی، آموزشی و پروژههای DIY گزینهای مناسب و کاربردی است.
